관형 히터의 구성 요소는 무엇입니까? 효율적인 산업용 가열을 위한 주요 부품 알아보기

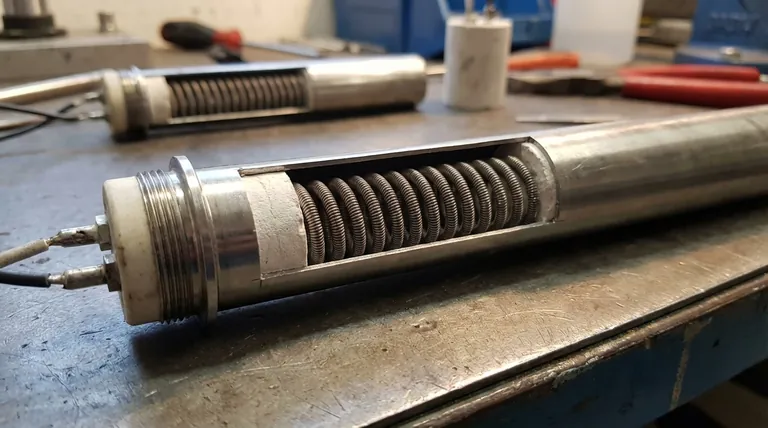

본질적으로 관형 히터는 정밀하게 설계된 어셈블리입니다. 저항 가열 코일, 세라믹 전기 절연체 및 보호용 외부 금속 외피로 구성됩니다. 이 구성 요소들은 함께 작동하여 전기 에너지를 안전하고 효율적으로 열로 변환하며, 양 끝에 있는 단자는 전원에 안전하게 연결됩니다.

관형 히터의 뛰어남은 단일 구성 요소에 있는 것이 아니라, 이 간단한 부품들이 어떻게 결합되는지에 있습니다. 이 설계는 전기적으로 절연되어 있고 열적으로 효율적인 견고하고 다용도적인 발열체를 생성하여 수많은 산업 응용 분야에 맞게 구부리고 성형할 수 있습니다.

핵심 구성 요소 상세 설명

관형 히터가 어떻게 작동하는지 진정으로 이해하려면 각 기본 부품과 시스템에서 그 역할에 대해 살펴보아야 합니다.

저항 코일: 열원

저항 코일은 히터의 엔진입니다. 일반적으로 니켈-크롬(NiCr) 합금 와이어로 만들어집니다.

이 와이어에 전류가 흐르면 고유한 전기 저항으로 인해 빠르게 가열됩니다. 이는 줄 가열(Joule heating)로 알려진 원리입니다. 이 코일은 히터가 생산하는 모든 열 에너지의 원천입니다.

절연체: 안전 및 전달

코일을 둘러싸고 있는 것은 고도로 압축된 세라믹 분말 층이며, 가장 일반적으로 산화마그네슘(MgO)입니다. 이 재료는 두 가지 중요한 동시 기능을 수행합니다.

첫째, 우수한 전기 절연체로서 활성 코일이 외부 금속 외피와 접촉하여 위험한 단락을 일으키는 것을 방지합니다.

둘째, 효과적인 열 전도체입니다. 취약한 저항 코일에서 열을 효율적으로 끌어내어 훨씬 더 견고한 외부 외피로 균일하게 전달하여 코일이 과열되어 타버리는 것을 방지합니다.

외피: 보호 및 전달

외부 금속 외피는 환경과 접촉하는 구성 요소입니다. 습기, 부식 및 물리적 충격으로부터 섬세한 내부 구성 요소를 보호합니다.

결정적으로, 외피는 공기, 액체 또는 고체 금속 블록이든 가열되는 물질에 열을 전달하는 표면입니다. 외피에 사용되는 재료(예: 강철, 스테인리스 스틸, 인코넬)는 응용 분야의 작동 온도 및 부식 가능성에 따라 선택됩니다.

단자 및 리드선: 전원 연결

단자는 내부 저항 코일과 외부 전원 리드선 사이의 연결 지점을 제공합니다.

이들은 신뢰할 수 있고 낮은 저항의 전기 경로를 생성하도록 신중하게 설계되었습니다. 이는 가열이 주로 코일에서 발생하고 연결 지점에서는 발생하지 않도록 보장하며, 이는 안전과 수명을 위해 필수적입니다.

이러한 구조가 중요한 이유

이러한 구성 요소의 특정 배열은 임의적이지 않습니다. 이는 전기 가열의 주요 과제를 해결하기 위한 수십 년간의 엔지니어링 개선의 결과입니다.

효율성 및 수명 극대화

MgO 절연체의 단단한 압축은 핵심입니다. 공극을 제거하여 코일에서 외피로 열이 효율적으로 이동하도록 합니다. 이는 히터의 조기 고장의 주요 원인인 코일에 "핫 스팟"이 형성되는 것을 방지합니다.

다용도성 보장

내부 구성 요소가 보호되고 전기적으로 절연되어 있기 때문에 전체 관형 요소는 복잡한 모양으로 안전하게 구부리고 성형할 수 있습니다. 이를 통해 히터를 가공된 홈에 맞추거나, 파이프 주위에 감거나, 특정 공기 흐름 패턴에 맞게 구성할 수 있어 가장 다용도적인 가열 솔루션 중 하나가 됩니다.

전기 안전 제공

절연층은 히터의 안전에 필수적입니다. 이는 종종 다른 기계 부품 또는 접근 가능한 영역과 접촉하는 외부 금속 외피가 내부 코일의 고전압으로부터 안전하게 절연되도록 보장합니다.

트레이드오프 이해

효과적이지만, 관형 히터의 설계는 상충되는 요인들의 균형을 맞추는 것을 포함합니다. 이러한 트레이드오프를 이해하는 것은 작업에 적합한 히터를 선택하는 데 중요합니다.

외피 재료 대 비용 및 환경

인코넬 또는 티타늄과 같은 더 이국적인 외피 재료는 고온 및 부식에 대한 우수한 저항성을 제공합니다. 그러나 표준 스테인리스 또는 탄소강보다 훨씬 비쌉니다. 선택은 응용 분야의 요구 사항과 프로젝트 예산 사이의 직접적인 트레이드오프입니다.

와트 밀도 대 열 방출

와트 밀도는 히터 표면의 평방 인치당 열 출력을 나타냅니다. 와트 밀도가 높으면 더 작은 패키지에 더 많은 전력을 허용하지만, 외피가 더 빠르고 뜨거워진다는 것을 의미합니다. 이 강렬한 열이 효과적으로 전달되지 않으면(예: 강제 공기 또는 순환 액체에서) 히터가 쉽게 과열되어 고장날 수 있습니다. 구성 요소 선택은 최대 안전 와트 밀도에 직접적인 영향을 미칩니다.

목표에 맞는 올바른 선택

응용 분야의 주요 목표는 어떤 구성 요소 특성이 가장 중요한지를 결정할 것입니다.

고온 성능(>1200°F / 650°C)이 주요 초점인 경우: 고급 니켈 합금 외피(인코넬 등)와 고순도 절연체를 갖춘 히터를 우선적으로 고려하십시오.
복잡한 기계에 장착하는 것이 주요 초점인 경우: 히터의 성형성이 중요하므로 필요한 정확한 굽힘, 곡선 및 비가열 섹션을 지정해야 합니다.
비부식성 환경에서 범용 가열이 주요 초점인 경우: 스테인리스 스틸 외피와 적당한 와트 밀도를 갖춘 히터는 성능과 비용의 최상의 균형을 제공합니다.

각 구성 요소가 전체에 어떻게 기여하는지 이해함으로써 작업에 완벽하게 적합한 히터를 지정할 수 있습니다.

요약표:

구성 요소	기능	재료 예시
저항 코일	줄 가열을 통해 열 생성	니켈-크롬(NiCr) 합금
절연체	전기 안전 및 열 전달	산화마그네슘(MgO)
외피	보호 및 열 전달	강철, 스테인리스 스틸, 인코넬
단자	안전한 전원 연결	낮은 저항을 위한 다양한 금속
