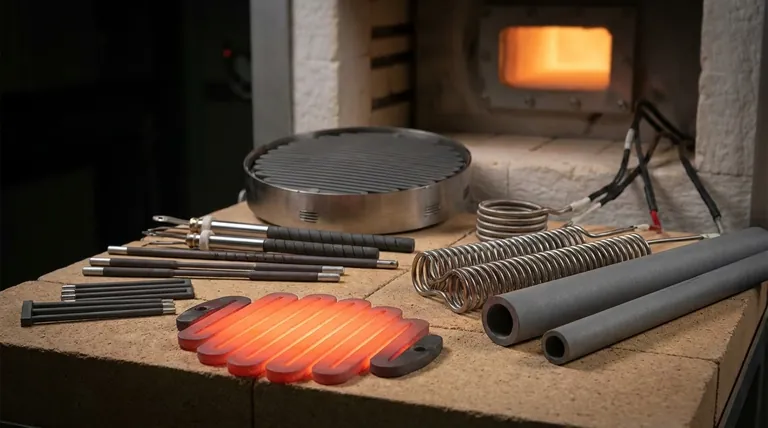

고온 산업 공정의 경우, 가장 일반적인 발열체 재료는 세 가지 뚜렷한 계열로 나뉩니다. 여기에는 니켈-크롬(Ni-Cr) 및 철-크롬-알루미늄(Fe-Cr-Al)과 같은 금속 합금, 탄화규소(SiC) 및 이붕화몰리브덴(MoSi2)과 같은 비금속 세라믹, 그리고 특수 비산화 환경을 위한 텅스텐(W)과 같은 내화 금속이 포함됩니다.
고온 발열체의 선택은 단일 재료가 "최고"인 경우는 결코 없습니다. 이는 요구되는 최대 온도, 화학적 환경(즉, 공기, 불활성 가스 또는 진공) 및 총 소유 비용의 세 가지 요소를 균형 있게 조정하는 중요한 엔지니어링 결정입니다.
주요 재료 범주 이해하기
올바른 발열체를 선택하려면 각 재료 계열의 기본 특성을 이해해야 합니다. 이들은 상호 교환할 수 없으며, 각각 특정 작동 조건 세트에 맞게 설계되었습니다.
금속 합금: 산업의 주역
이러한 재료는 공기 중에서 광범위한 산업용 가열 응용 분야의 기본 선택입니다. 일반적으로 와이어 또는 리본 형태로 형성됩니다.
이들의 주요 장점은 표면에 안정적인 보호 산화층(알루미나 또는 크로미아와 같은)을 형성한다는 것입니다. 이 층은 아래쪽 금속을 추가 산화로부터 보호하여 고온에서 수명을 극적으로 연장합니다.
종종 니크롬(Nichrome)이라는 상표명으로 알려진 니켈-크롬(Ni-Cr) 합금은 높은 연성과 우수한 내산화성으로 가치가 높습니다. 약 1200°C(2190°F)까지의 응용 분야에서 신뢰할 수 있는 표준입니다.
칸탈(Kanthal)과 같은 상표명으로 알려진 철-크롬-알루미늄(Fe-Cr-Al) 합금은 성능과 비용상의 이점을 제공합니다. 이들은 Ni-Cr 합금보다 높은 온도인 1400°C(2550°F)까지 작동할 수 있으며 일반적으로 비용 효율적입니다.
세라믹 복합재: 공기 중에서 극한의 열에 대비
공기로 채워진 가열로의 온도가 금속 합금의 한계를 초과해야 할 때 세라믹 발열체가 해결책입니다. 이들은 금속보다 단단하고 부서지기 쉽지만 극한의 열에서 우수한 성능을 제공합니다.
탄화규소(SiC) 발열체는 매우 단단하며 우수한 열충격 저항성을 가집니다. 화학적으로 안정하며 최대 1600°C(2910°F)까지 안정적으로 작동할 수 있어 고온 가마 및 가열로에 이상적입니다.
이붕화몰리브덴(MoSi2) 발열체는 공기 중에서 달성 가능한 최고 온도에 대한 표준으로, 1800°C(3270°F) 이상에 도달할 수 있습니다. 표면에 보호용 석영 유리층을 형성하지만, 특히 상온에서 매우 부서지기 쉽습니다.
내화 금속: 진공 및 불활성 분위기용
내화 금속은 모든 재료 중에서 가장 높은 녹는점을 가지지만 결정적인 약점이 있습니다. 고온에서 산소가 있는 상태에서는 거의 즉시 산화되어 고장납니다.
텅스텐(W)과 몰리브덴(Mo)이 이 범주의 주요 선택 재료입니다. 텅스텐은 모든 금속 중에서 가장 높은 녹는점(3422°C / 6191°F)을 가지며 가장 까다로운 응용 분야에 사용됩니다.
이러한 발열체는 타버리는 것을 방지하기 위해 반드시 진공 또는 보호용 불활성 가스 분위기(아르곤 또는 질소와 같은) 내에서 작동해야 합니다. 이들은 열처리, 소결 및 브레이징에 사용되는 진공로의 기반이 됩니다.
상충 관계 이해하기
한 환경에서 뛰어난 성능을 발휘하는 발열체는 다른 환경에서는 치명적으로 실패합니다. 이러한 한계를 이해하는 것이 성공적인 시스템 설계의 핵심입니다.
분위기의 결정적인 영향
온도 다음으로 가장 중요한 요소는 작동 분위기입니다.
Ni-Cr 및 Fe-Cr-Al과 같은 발열체는 공기 중에서 사용하도록 설계되었습니다. 보호 산화층이 주요 방어 메커니즘입니다. 진공에서 이를 사용하면 이 층이 분해되어 조기 고장을 일으킬 수 있습니다.
반대로, 텅스텐과 몰리브덴은 산소로부터 격리되어야 합니다. 작동 온도에서 진공로에 작은 공기 누출이 발생하더라도 몇 분 안에 이러한 발열체가 파괴될 수 있습니다.
취성 및 기계적 안정성
재료 특성은 온도에 따라 변합니다. Fe-Cr-Al 합금은 고온에서 장기간 사용 후 노화 현상으로 인해 취성이 생길 수 있습니다.
MoSi2 발열체는 차가울 때 유난히 부서지기 쉬우므로 설치 및 유지 보수 시 세심한 주의가 필요합니다. 이러한 취성은 가열로 지지 구조에 대한 중요한 설계 고려 사항입니다.
비용 대 성능
온도 능력과 비용 사이에는 직접적인 상관 관계가 있습니다. Fe-Cr-Al은 비용 효율적인 주역인 반면, Ni-Cr은 적당한 단계입니다.
SiC와 특히 MoSi2와 같은 세라믹 발열체는 비용이 상당히 증가합니다. 내화 금속의 비용은 진공 챔버 및 펌핑 시스템의 필요성으로 인해 가중되어 가장 자본 집약적인 옵션이 됩니다.
응용 분야에 적합한 재료 선택
최종 선택은 전적으로 특정 공정 목표에 따라 달라집니다. 먼저 요구되는 온도와 분위기에 집중하십시오.
- 공기 중에서 일반적인 가열(최대 ~1250°C)에 중점을 두는 경우: 니켈-크롬(Ni-Cr) 또는 철-크롬-알루미늄(Fe-Cr-Al) 합금이 가장 안정적이고 비용 효율적인 선택입니다.
- 공기 중에서 매우 높은 온도(최대 ~1800°C)에 도달하는 데 중점을 두는 경우: 이붕화몰리브덴(MoSi2)이 업계 표준이며, 탄화규소(SiC)는 약간 낮은 온도 또는 더 가혹한 화학적 환경을 위한 견고한 대안입니다.
- 제어된 환경에서 가능한 최고 온도 달성에 중점을 두는 경우: 텅스텐 또는 몰리브덴이 필요하며 산화를 방지하기 위해 진공 또는 불활성 가스 가열로 내에서 사용해야 합니다.
이러한 핵심적인 상충 관계를 이해함으로써 특정 열 공정의 성능과 수명을 모두 보장하는 발열체를 자신 있게 선택할 수 있습니다.
요약표:
| 재료 범주 | 일반 재료 | 최대 온도(°C) | 주요 분위기 | 주요 장점 |
|---|---|---|---|---|
| 금속 합금 | Ni-Cr, Fe-Cr-Al | 최대 1400 | 공기 | 비용 효율적, 내산화성 |
| 세라믹 복합재 | SiC, MoSi2 | 최대 1800+ | 공기 | 고온 안정성, 열충격 저항성 |
| 내화 금속 | 텅스텐, 몰리브덴 | 최대 3422 | 진공/불활성 | 가장 높은 녹는점, 제어된 환경에 이상적 |
