본질적으로, 진공 소둔로는 두 가지 방법 중 하나를 사용하여 가공물을 냉각합니다. 하나는 단순히 진공 상태에서 열을 방사하도록 두어 천천히 냉각하는 것(자연 냉각)이고, 다른 하나는 불활성 가스를 주입하고 열교환기를 통해 고속으로 순환시켜 빠르게 냉각하는 것(강제 냉각)입니다. 강제 냉각 시스템은 강력한 팬을 사용하여 뜨거운 가공물을 가로질러 가스를 이동시킨 다음, 물로 냉각되는 열교환기를 통해 순환시켜 열 에너지를 제거합니다.
느린 자연 냉각과 빠른 강제 냉각 사이의 선택은 단순히 공정 시간의 문제가 아닙니다. 이는 재료의 내부 응력, 결정립 구조 및 경도와 같은 최종 야금 특성을 직접적으로 결정하는 근본적인 결정입니다.
두 가지 주요 냉각 철학
진공 소둔에서 냉각은 가열만큼이나 중요합니다. 선택된 방식은 열 사이클이 완료된 후 가공물의 최종 상태를 결정합니다.
자연 냉각: 단순성과 응력 완화
자연 냉각은 가장 간단한 방법입니다. 가열 및 유지 단계가 완료된 후, 발열체는 단순히 꺼집니다.
가공물은로 챔버 내부에서 천천히 냉각됩니다. 진공은 훌륭한 단열재 역할을 하므로 열은 복사(전도보다 훨씬 느린 과정)를 통해서만 빠져나갈 수 있습니다. 이러한 느리고 부드러운 냉각은 응력 완화를 최대화하고 치수 안정성을 확보하는 데 이상적입니다.
강제 냉각: 속도 및 미세 구조 제어
강제 냉각은 급격한 온도 저하를 위해 설계된 능동적인 공정입니다. 여기에는 진공 상태의로 챔버를 질소 또는 아르곤과 같은 고순도 불활성 가스로 다시 채우는 과정이 포함됩니다.
이 가스는 복사만 하는 것보다 훨씬 효율적인 대류 열 전달을 위한 매체를 제공합니다. 이 방법은 특정 재료 특성을 더 빠른 담금질을 통해 "고정"해야 하거나 생산 처리량이 주요 관심사일 때 사용됩니다.

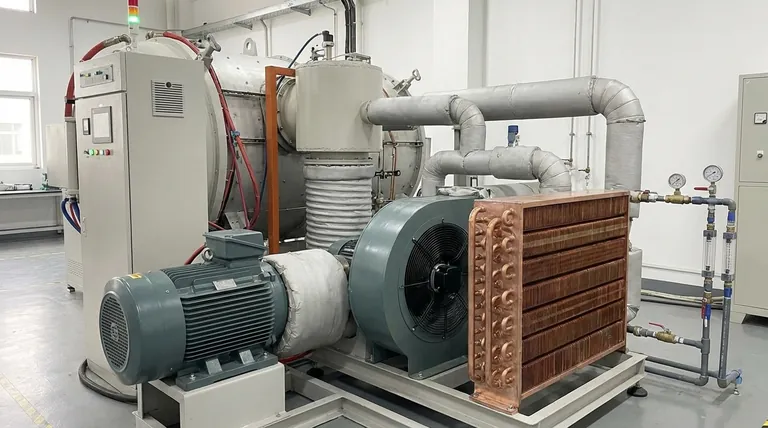

강제 가스 냉각 시스템의 구조
강제 냉각 시스템은 열을 가능한 한 효율적으로 가공물에서 외부 매체로 이동시키기 위해 설계된 폐쇄 루프 회로입니다.
불활성 가스 매체
진공은 단열재이므로 부품을 빠르게 냉각하려면 열을 전달할 가스를 도입해야 합니다. 질소 또는 아르곤과 같은 불활성 가스는 뜨거운 가공물 표면과 반응하거나 오염시키지 않기 때문에 사용됩니다.
고출력 팬 및 모터
시스템의 핵심은 고압 팬 또는 임펠러를 구동하는 고출력 모터입니다. 이것은 불활성 가스를 고속으로로 챔버 전체에 격렬하게 순환시키는 엔진입니다.
열교환기
열교환기는 실제로 시스템에서 열이 제거되는 곳입니다. 뜨거운 가스가 가공물에서 멀어지면 일반적으로 구리 튜브와 핀으로 만들어진 라디에이터와 유사한 장치를 통과하도록 강제됩니다.
냉각수가 이 튜브를 통해 순환하면서 가스로부터 열 에너지를 흡수합니다. 이제 냉각된 가스는 다시 가공물로 재순환될 준비가 됩니다.
가스 순환 경로
구성 요소는 지속적인 고속 루프에서 작동합니다. 팬은 열교환기에서 나온 차가운 가스를 안내 베인을 통해 밀어내고, 이 베인은 가스를 가공물에 균일하게 분사하도록 지시합니다. 가스는 열을 흡수하고 부품에서 멀어져 팬으로 다시 빨려 들어가 열교환기를 통과하도록 다시 밀려납니다.
절충점 이해하기
냉각 방식을 선택하는 것은 야금학적 목표와 공정 복잡성 및 비용의 균형을 맞추는 것을 포함합니다. 단 하나의 "최고의" 방법은 없습니다. 올바른 선택은 전적으로 재료에 대해 원하는 결과에 따라 달라집니다.
로체 냉각 대 가공물 냉각
두 가지 별개의 물 냉각 기능을 구별하는 것이 중요합니다. 강제 가스 냉각 시스템은 열교환기에서 물을 사용하여 가공물을 냉각합니다.
별도로, 로체 물 냉각 시스템은로 쉘, 도어 및 씰을 통해 물을 순환시킵니다. 이 시스템은 장비가 과열되는 것을 방지하고 공정에 필요한 고진공 상태를 유지하는 데 도움이 되도록 지속적으로 작동합니다.
열 충격의 위험
급속 강제 냉각의 주요 단점은 가공물에 열 응력 또는 충격이 가해질 가능성입니다. 부품에 두꺼운 부분과 얇은 부분이 있는 복잡한 형상이 있는 경우, 급속 냉각은 부품의 뒤틀림이나 심지어 균열을 유발할 수 있습니다.
비용 및 복잡성
자연 냉각은 추가 하드웨어가 필요하지 않습니다. 강제 냉각 시스템은 강력한 모터, 대형 팬, 가스 열교환기 및 관련 배관 및 제어 시스템을 포함하여 상당한 복잡성과 비용을 추가합니다. 이는 또한 에너지 소비 및 유지 보수 요구 사항을 증가시킵니다.
목표에 맞는 올바른 선택하기
냉각 전략에 대한 결정은 어닐링되는 부품의 최종 사용 요구 사항에 의해 주도되어야 합니다.
- 최대 응력 완화 및 치수 안정성이 주요 관심사인 경우: 자연(진공) 냉각을 사용하십시오. 느린 속도가 새로운 열 구배 및 내부 응력 발생을 최소화하기 때문입니다.
- 특정 결정립 구조를 달성하거나 처리량을 늘리는 것이 주요 관심사인 경우: 강제 가스 냉각을 사용하여 온도를 신속하게 낮추고 재료의 최종 야금 상을 제어하십시오.
- 장비 수명 및 공정 일관성이 주요 관심사인 경우: 로체의 물 냉각 시스템이 가공물 냉각 방식에 관계없이 전체 투자를 보호하므로, 쉘 및 씰에 대한 로체의 독립적인 물 냉각 시스템이 적절하게 유지되는지 확인하십시오.
궁극적으로 냉각 단계를 숙달하는 것은 진공 소둔 공정의 잠재력을 최대한 활용하는 데 필수적입니다.
요약표:
| 냉각 방식 | 메커니즘 | 주요 이점 | 이상적인 사용 사례 |
|---|---|---|---|
| 자연 냉각 | 진공에서 열 방사 | 응력 완화, 치수 안정성 | 재료 안정성 최대화 |
| 강제 냉각 | 팬 및 열교환기를 사용하여 불활성 가스 순환 | 급속 냉각, 미세 구조 제어 | 높은 처리량, 특정 야금 특성 |
