간단히 말해, 수직 진공로는 길거나 큰 하중을 바닥에서 원통형 가열 챔버로 들어 올려 처리합니다. 하중은 이동식 베이스 또는 "노상"에 놓이고, 이 노상은 강력한 리프트 시스템에 의해 들어 올려져 작업물을 용광로의 고온 영역 내에 안전하게 배치합니다. 이 바닥 적재 설계는 안정성을 위해 중력을 활용하며, 기존 용광로의 수평 입구와는 근본적으로 다릅니다.
수직 용광로의 주요 장점은 단순히 큰 하중을 들어 올리는 능력이 아니라, 수직 방향을 사용하여 부품 변형을 최소화하고, 온도 균일성을 개선하며, 빠르고 통합된 담금질을 가능하게 한다는 것입니다. 이는 특정 부품 형상 및 야금학적 요구 사항을 위한 전문 도구입니다.
핵심 메커니즘: 바닥 적재 설계
수직 용광로가 어떻게 작동하는지 이해하려면 "바닥 적재" 아키텍처를 시각화하는 것이 필수적입니다. 이 설계는 크고 무겁거나 긴 구성 요소를 효과적으로 처리할 수 있는 능력의 핵심입니다.
적재 방식
프로세스는 용광로가 열린 위치에서 시작되며, 바닥 노상은 바닥 수준으로 내려가거나 구덩이로 내려갑니다. 오버헤드 크레인 또는 기타 자재 취급 장비가 이 노상 위에 대형 작업물을 고정 장치에 놓는 데 사용됩니다.
부품이 고정되면, 강력한 전기 기계식 또는 유압식 리프트 시스템이 전체 노상 어셈블리를 수직으로 들어 올립니다. 가열 요소가 포함된 고정된 단열 가열 챔버 위로 올라갑니다.
진공 밀봉 생성
노상이 완전히 들어 올려진 위치에 도달하면, 주 챔버의 플랜지와 맞물립니다. 클램프 또는 잠금 장치가 제자리에 고정하고, O-링 또는 기타 밀봉 시스템이 진공을 당기는 데 필요한 기밀 밀봉을 생성합니다. 진공 무결성이 확인된 후에만 열처리 사이클을 시작할 수 있습니다.
안정성을 위한 중력 활용
긴 부품이 길이 방향으로 지지되어야 하는 수평 용광로와 달리, 수직 용광로는 바닥에서 하중을 지지합니다. 중력은 구성 요소가 안정적이고 중앙에 위치하도록 도와주어 고온에서 발생할 수 있는 처짐이나 변형을 방지합니다.
대형 하중에 대한 주요 장점
수직 설계는 특히 까다로운 형상의 구성 요소에 대해 뚜렷한 야금학적 및 물류적 이점을 제공합니다.
최소화된 변형
샤프트, 구동계 부품 또는 항공기 랜딩 기어와 같은 길고 가느다란 부품의 경우, 수평 용광로에서 자체 무게로 인해 휘거나 변형될 위험이 큽니다. 부품을 수직으로 배치함으로써 이러한 중력 응력은 부품의 가장 강한 축을 따라 정렬되어 치수 무결성을 유지합니다.
우수한 온도 균일성
수직 용광로의 원통형 가열 챔버는 하중 주위에 360도 배열로 가열 요소를 배치할 수 있게 합니다. 이 구성은 열이 상승하는 자연스러운 경향과 결합되어 탁월하게 균일한 온도 분포를 촉진하며, 이는 큰 부품 전체에 걸쳐 일관된 야금학적 특성을 달성하는 데 중요합니다.
통합 및 신속한 담금질
많은 수직 용광로는 가열 챔버 바로 아래에 담금질 탱크(오일, 물 또는 폴리머용) 또는 고압 가스 담금질 시스템이 설계되어 있습니다. 가열 사이클 후, 노상은 빠르게 내려가 부품을 뜨거운 영역에서 담금질 매체로 몇 초 만에 이동시킵니다. 이는 전달 시간을 최소화하고, 열 손실을 줄이며, 빠르고 균일한 담금질을 보장합니다.
장단점 이해하기
강력하지만, 수직 용광로는 보편적인 해결책이 아닙니다. 그 설계에는 고려해야 할 특정 한계가 있습니다.
상당한 시설 높이 요구 사항
가장 명백한 제약은 상당한 수직 여유 공간이 필요하다는 것입니다. 시설은 용광로 본체의 전체 높이에 노상을 내리고 작업물을 적재/하역하는 데 필요한 추가 공간을 수용해야 합니다. 이는 종종 높은 천장의 시설이나 구덩이 건설을 필요로 합니다.
하중 취급 및 고정
용광로가 들어 올리는 작업을 수행하는 동안, 무겁거나 부피가 큰 부품을 노상에 처음 배치하는 것은 수평 용광로의 충전 카트 사용보다 더 복잡할 수 있습니다. 하중을 들어 올리기 전에 안정적인지 확인하기 위해 신중한 계획, 오버헤드 크레인 접근 및 견고한 고정 장치가 필요합니다.
모든 부품 혼합에 이상적이지 않음
수직 용광로는 단일 대형 부품 또는 대칭 하중에 탁월합니다. 대용량 수평 용광로 내부의 여러 겹으로 쌓인 트레이에 쉽게 배열할 수 있는 작고 평평하거나 불규칙한 모양의 많은 부품을 처리하는 데는 효율성이 떨어집니다.
귀하의 적용에 대한 올바른 선택
올바른 용광로 유형을 선택하는 것은 부품 형상, 필요한 야금학적 결과 및 시설의 제약에 전적으로 달려 있습니다.
- 긴 샤프트, 튜브 또는 기어의 변형을 최소화하는 것이 주요 초점이라면: 수직 용광로는 직선도 및 치수 정확도를 유지하는 데 결정적인 선택입니다.
- 대형 다이, 금형 또는 가능한 한 가장 균일한 가열이 필요한 대칭 구성 요소를 처리하는 것이 주요 초점이라면: 수직 용광로의 360도 가열은 우수한 온도 제어를 제공합니다.
- 특정 경도 또는 미세 구조를 달성하기 위해 신속한 담금질이 주요 초점이라면: 통합 담금질 탱크가 있는 바닥 적재 수직 용광로는 가장 빠르고 일관된 전달을 제공합니다.
- 트레이 또는 바구니에 있는 작고 다양한 부품을 대량으로 처리하는 것이 주요 초점이라면: 수평 용광로는 일반적으로 더 큰 적재 유연성과 효율성을 제공합니다.
수직 용광로의 설계가 열과 중력의 물리학을 제어하기 위해 특별히 제작되었다는 것을 이해함으로써, 부품의 가치와 무결성을 보호하기 위한 올바른 아키텍처를 자신 있게 선택할 수 있습니다.
요약 표:
| 특징 | 대형 하중에 대한 이점 |
|---|---|
| 바닥 적재 설계 | 안정성 및 쉬운 취급을 위해 바닥에서 하중을 들어 올림 |
| 수직 방향 | 부품 변형 감소 및 중력과 정렬 |
| 원통형 가열 챔버 | 360도 균일한 온도 분포 보장 |
| 통합 담금질 | 일관된 야금학적 특성을 위한 신속한 담금질 허용 |
| 중력 활용 | 처짐 방지 및 하중 보안 개선 |
KINTEK의 고급 고온 용광로 솔루션으로 실험실 성능을 최적화하세요! 탁월한 R&D 및 자체 제조 역량을 활용하여, 당사는 머플, 튜브, 로터리 및 대기 용광로, 그리고 CVD/PECVD 시스템을 포함한 맞춤형 수직 진공 용광로를 다양한 실험실에 제공합니다. 당사의 강력한 심층 맞춤화 역량은 최소한의 변형과 우수한 온도 제어로 길거나 큰 하중을 처리하는 등 귀하의 고유한 실험 요구에 맞는 정밀한 솔루션을 보장합니다. 지금 문의하십시오 당사의 야금학적 프로세스를 개선하고 더 나은 결과를 달성할 수 있는 방법에 대해 논의하십시오!

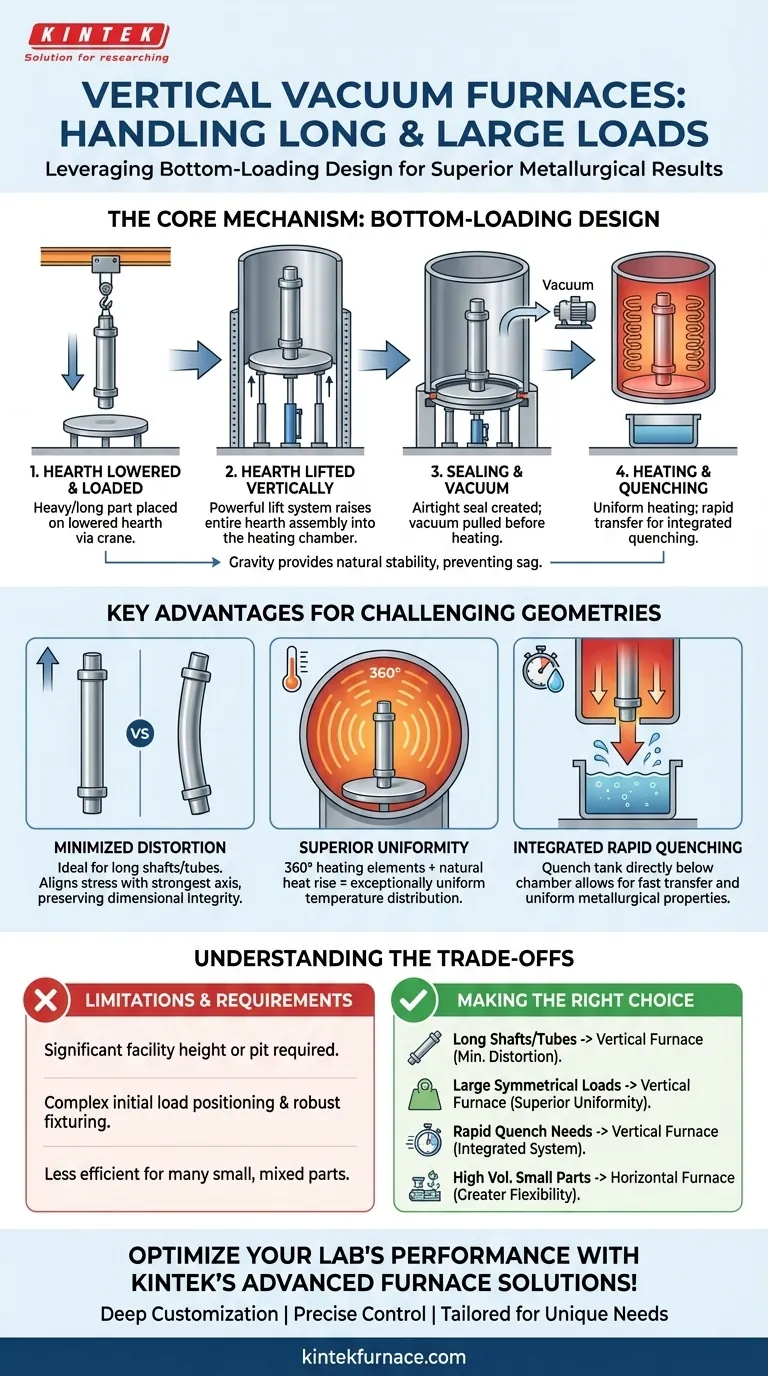

시각적 가이드
