본질적으로 진공관은 전기의 흐름을 제어하는 전자 밸브입니다. 이는 진공 유리관 내부의 금속 요소를 가열하여 전자의 구름이 증발하도록 함으로써 이를 달성합니다. 제어 그리드에 작은 전압을 가하면 이러한 전자의 움직임을 관리할 수 있어, 관이 강력한 증폭기 또는 매우 빠른 스위치 역할을 할 수 있게 됩니다.
진공관은 근본적으로 움직이는 부품 없이 훨씬 작은 전기 신호를 사용하여 많은 양의 전기 흐름을 제어하는 장치입니다. 그 천재성은 가열된 요소를 사용하여 전자 구름을 만들고, 섬세한 전기장을 사용하여 그 구름의 게이트키퍼 역할을 하는 데 있습니다.
핵심 구성 요소: 비유
진공관이 어떻게 작동하는지 이해하려면 잔디 스프링클러 시스템을 생각하는 것이 도움이 됩니다. 물 공급원, 물의 목적지, 그리고 흐름을 제어하는 수도꼭지가 있습니다. 진공관은 물 대신 전자를 사용하여 동일한 원리로 작동합니다.
공급원 (음극): 스프링클러 헤드
모든 진공관에는 종종 빛나는 필라멘트에 의해 가열되는 음극이라는 구성 요소가 있습니다. 열전자 방출이라는 원리에 따라 음극이 충분히 뜨거워지면 음전하를 띤 전자의 구름을 방출합니다.
이는 스프링클러의 주 급수 밸브를 켜는 것과 같습니다. 물(전자)이 이제 사용 가능해져서 스프링클러 헤드(음극) 주변에 모여 어딘가로 이동할 준비가 됩니다.
목적지 (양극): 마른 잔디
관에는 또한 양극(또는 간단히 플레이트)이라고 불리는 금속판이 포함되어 있습니다. 이 판에는 강한 양의 전기 전하가 주어집니다.
반대는 끌어당기기 때문에 양전하를 띤 양극은 강력한 자석처럼 작용하여 음전하를 띤 전자 구름을 끌어당깁니다. 이것은 마른 잔디가 물을 "원하는" 것과 같습니다. 여기서 진공이 중요합니다. 공기가 존재한다면 공기 분자가 전자의 경로와 충돌하여 막을 것입니다.
제어 (그리드): 수도꼭지 손잡이
이것이 가장 중요한 부분입니다. 전자 공급원(음극)과 목적지(양극) 사이에는 제어 그리드라고 불리는 메쉬 스크린이 있습니다. 이 그리드는 수도꼭지 손잡이 역할을 합니다.
이 그리드에 작은 음전압을 가하면 음전하를 띤 전자의 흐름을 밀어내어 양극으로 가는 경로를 효과적으로 차단할 수 있습니다. 그리드의 음전하가 더 강하면 밸브가 닫히고, 음전하가 약하면 밸브가 열려 더 많은 전자가 흐를 수 있게 됩니다.
이 제어가 기능을 생성하는 방법
그리드의 작은 전압을 사용하여 음극에서 양극으로의 대규모 전자 흐름을 관리할 수 있는 능력은 관에 두 가지 주요 기능, 즉 증폭 및 스위칭을 제공합니다.
기능 1: 증폭기
그리드 전압의 작은 변화는 양극에 도달하는 전자의 수에 매우 큰 변화를 일으킵니다. 이것이 증폭의 본질입니다.
약한 신호(예: 기타 픽업에서 나오는 작은 전기 펄스)를 제어 그리드에 공급하면, 관은 양극으로 흐르는 훨씬 더 큰 전류에서 동일한 신호 패턴을 재현합니다. 작은 입력 신호는 스피커를 구동할 만큼 충분히 강력해졌습니다.
기능 2: 스위치
그리드를 간단한 켜기/끄기 스위치로 사용할 수도 있습니다. 그리드에 충분히 강한 음전압을 가하면 전자 흐름이 완전히 멈춰 관이 "꺼집니다". 이 전압을 제거하면 전류가 다시 자유롭게 흐르도록 하여 관이 "켜집니다".
트랜지스터가 발명되기 전에 스위치 역할을 하는 진공관 배열이 최초의 전자 컴퓨터의 기반을 형성했습니다.
단점 이해하기
혁신적이었지만, 진공관에는 대부분의 응용 분야에서 고체 기술로 대체된 상당한 단점이 있습니다.
열 및 비효율성의 문제
진공관 내부의 필라멘트는 작동하기 위해 매우 뜨거워져야 하며 엄청난 양의 폐열을 발생시킵니다. 이로 인해 효율성이 매우 낮아 준비 상태를 유지하는 데만 상당한 전력을 소비합니다.
크기와 취약성의 문제
관은 유리로 만들어졌고, 진공을 포함하며, 물리적으로 큽니다. 이들은 부서지기 쉽고 진동에 민감하며 동일한 작업을 수행하는 미세한 트랜지스터에 비해 많은 공간을 차지합니다.
수명의 문제
전구처럼 관의 필라멘트가 타버릴 수 있습니다. 또한, 음극의 전자 방출 능력은 시간이 지남에 따라 저하되어 결국 관이 마모됩니다. 이들은 주기적인 교체가 필요한 소모성 구성 요소입니다.
진공관은 여전히 중요한 경우는 언제인가요?
트랜지스터가 대부분의 현대 전자 제품을 대체했지만, 특정 고성능 응용 분야에서는 여전히 우수한 선택입니다.
- 고급 오디오 또는 기타 증폭에 중점을 두는 경우: 관이 한계까지 밀렸을 때 왜곡되는 독특한 방식은 많은 아티스트와 오디오 애호가들이 여전히 선호하는 "따뜻하고" 음악적으로 만족스러운 톤을 만들어냅니다.
- 고출력 라디오 또는 마이크로파 전송에 중점을 두는 경우: 관은 매우 높은 전압과 전력 수준을 처리할 수 있어 강력한 라디오 송신기 및 전자레인지에 필수적입니다.
- 디지털 논리 또는 소비자 전자 제품에 중점을 두는 경우: 트랜지스터는 훨씬 뛰어난 신뢰성, 효율성, 작은 크기 및 저렴한 비용으로 인해 관을 거의 완전히 대체했습니다.
진공관을 이해한다는 것은 모든 현대 기술을 가능하게 한 전자 제어의 기본 원리를 이해하는 것입니다.
요약표:
| 구성 요소 | 비유 | 기능 |
|---|---|---|
| 음극 | 스프링클러 헤드 | 가열되어 전자 구름 방출 (열전자 방출) |
| 양극 (플레이트) | 마른 잔디 | 전자를 끌어당기고 모으기 위해 양전하를 띰 |
| 제어 그리드 | 수도꼭지 손잡이 | 작은 전압을 사용하여 전자의 흐름 제어 |
| 기능 | 결과 | 응용 |
| 증폭기 | 작은 그리드 전압 변화가 큰 전류 변화를 생성 | 오디오 증폭, 라디오 신호 |
| 스위치 | 그리드 전압이 전자 흐름을 켜고 끔 | 초기 컴퓨터, 논리 회로 |
첨단 연구를 위한 정밀한 열 제어가 필요하신가요?
진공관은 열전자 방출에 의존하지만, 현대 실험실은 재료 합성 및 가공을 위해 고급 가열 기술에 의존합니다. KINTEK은 뛰어난 R&D 및 사내 제조 능력을 활용하여 다양한 실험실에 고급 고온로 솔루션을 제공합니다.
머플로(Muffle Furnaces), 관상로(Tube Furnaces), 회전로(Rotary Furnaces), 진공 및 분위기 로(Vacuum & Atmosphere Furnaces), CVD/PECVD 시스템을 포함한 당사의 제품 라인은 고유한 실험 요구 사항을 정확하게 충족하기 위한 강력한 맞춤화 기능으로 보완됩니다. 새로운 전자 재료를 개발하든 안정적인 열 처리가 필요하든, 당사는 특정 요구 사항에 맞는 솔루션을 제공할 수 있습니다.
지금 문의하여 당사의 가열 시스템이 연구 개발을 어떻게 향상시킬 수 있는지 논의하십시오!

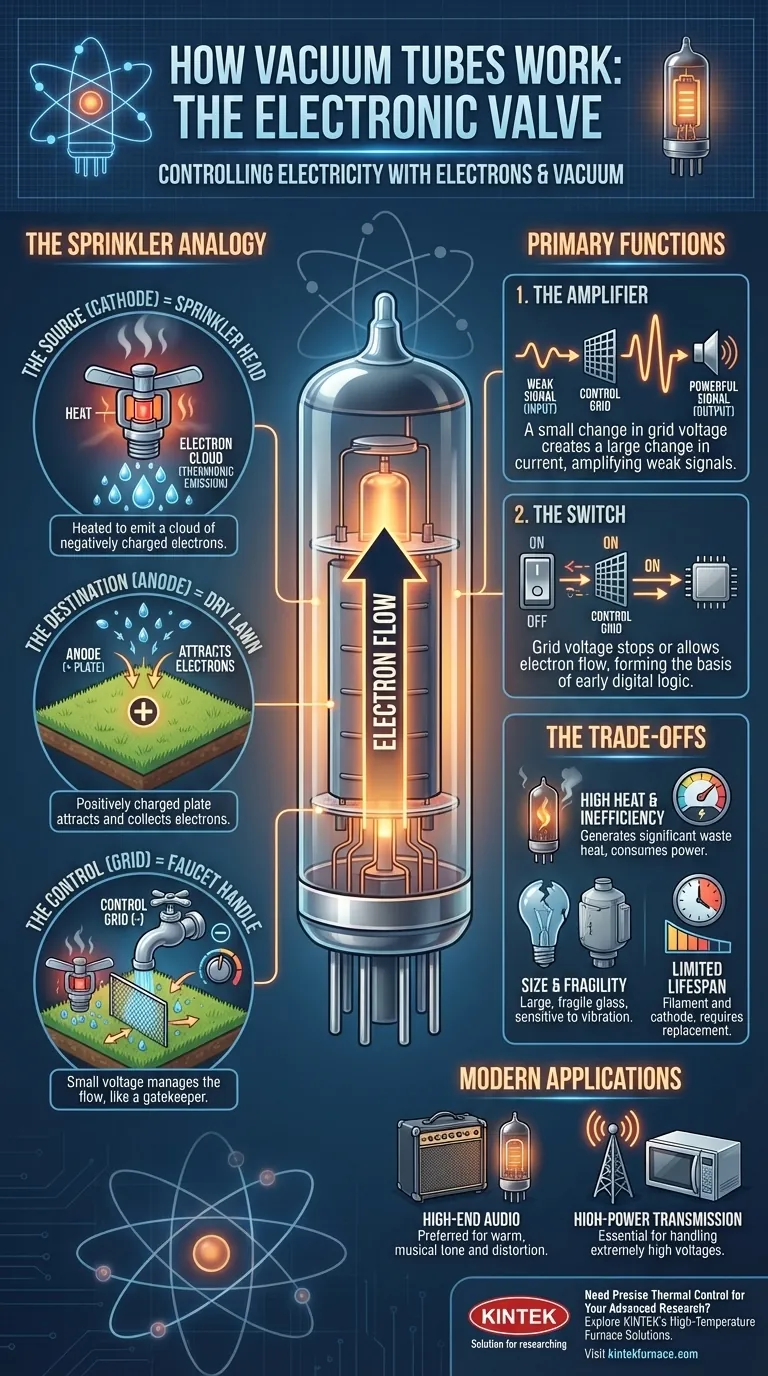

시각적 가이드
