진공로 작업에서, 특정 시간 내에 목표 압력을 달성하는 것은 두 가지 주요 이유로 중요한 기준점입니다. 이는 공정의 경제적 효율성을 보장하고, 고품질 결과를 위한 필요한 대기 순도를 보장합니다. 이 시간 기반 목표를 달성하지 못하면 시스템 또는 공정 자체에 잠재적인 문제가 있음을 의미합니다.
로가 설정된 시간 내에 목표 압력에 도달하는 능력은 단순한 공정 단계를 넘어선 중요한 지표입니다. 이는 시스템의 건강 상태, 공정 청결도, 그리고 궁극적인 경제적 타당성을 즉각적으로 실시간으로 보여주는 지표를 제공합니다.
펌프다운 시간의 이중 중요성
진공로 챔버를 배기하는 데 걸리는 시간, 즉 펌프다운 시간은 서로 얽혀 있는 두 가지 근본적인 목적을 가집니다.
경제적 효율성 증대
모든 산업 공정의 핵심 목표는 처리량을 최대화하는 것입니다. 배기 단계는 종종 비생산적인 시간이므로, 이를 단축하는 것은 직접적으로 재정적 이득으로 이어집니다.
더 빠른 펌프다운 사이클은 하루에 더 많은 배치를 처리할 수 있음을 의미하며, 이는 새로운 장비를 추가하지 않고도 전체 공장 생산 능력을 증가시킵니다. 또한 이는 사이클당 에너지 소비와 인건비를 줄입니다.
공정 순도 보장
브레이징이나 열처리 같은 많은 고급 재료 공정은 대기 오염 물질에 매우 민감합니다. 진공 환경은 이러한 반응성 가스를 제거하기 위해 특별히 생성됩니다.
가장 흔하게 제거해야 할 물질은 산소이며, 이는 부품 표면에 원치 않는 산화를 일으켜 구조적 무결성이나 성능을 저해할 수 있습니다. 수증기 및 기타 가스를 제거하는 것도 고품질 결과를 얻는 데 필요한 순수하고 불활성 환경을 달성하는 데 중요합니다.
펌프다운 시간을 중요한 진단 도구로 활용
직접적인 공정 기능 외에도, 펌프다운 곡선(압력 대 시간 그래프)은 진공로 작업자에게 가장 중요한 단일 진단 도구입니다. 예상 시간과의 편차는 문제 발생의 첫 번째 경고 신호입니다.
진공 누출의 주요 지표
로가 목표 압력에 도달하는 데 평소보다 더 오래 걸린다면, 가장 흔한 원인은 누출입니다. 이는 외부 공기가 챔버로 유입되어 진공 펌프에 대항하여 작동하고 있음을 의미합니다.
느린 펌프다운 속도는 보다 정식적인 누출률 테스트를 유발해야 하는 초기 증상입니다. 이 테스트에서는 챔버를 펌프와 분리하여 압력이 얼마나 빨리 상승하는지 측정합니다. 이는 누출의 존재와 심각성을 확인합니다.
시스템 건강의 지표
몇 주, 몇 달 동안 펌프다운 시간을 추적하는 것은 전체 진공 시스템의 건강에 대한 귀중한 데이터를 제공합니다.
배기 시간의 점진적인 증가는 진공 펌프가 유지 보수를 필요로 함, 씰이 마모되기 시작함, 또는 밸브가 완전히 닫히지 않음을 나타낼 수 있습니다. 이는 치명적인 고장이 발생하기 전에 사전 예방적 유지 보수를 가능하게 합니다.
아웃가싱 문제 식별
때로는 느린 펌프다운이 누출이 아니라 아웃가싱으로 인해 발생합니다. 이는 부품, 고정 장치 또는 챔버 벽 자체 표면에서 갇힌 가스 및 증기(특히 물)가 방출되는 것입니다.
이는 시스템 결함은 아니지만, 과도한 아웃가싱은 공정 청결도에 문제가 있음을 나타냅니다. 이는 부품이 제대로 청소되지 않았거나, 챔버 자체가 대기에 노출되어 수분을 흡수했음을 의미할 수 있습니다.
일반적인 함정 및 고려 사항
펌프다운 시간을 진단 도구로 효과적으로 사용하려면, 이에 영향을 미치는 변수를 이해해야 합니다.
누출과 아웃가싱 구별하기
이것이 가장 일반적인 진단 과제입니다. 실제 누출은 일반적으로 압력이 특정 지점에서 안정되거나 "정체"되게 만듭니다. 반면에 아웃가싱은 일반적으로 가스 부하가 시간이 지남에 따라 감소함에 따라 매우 느리지만 꾸준한 압력 감소로 나타납니다.
부하 크기 및 표면적의 영향
더 큰 부하 또는 높은 표면적(예: 많은 작은 부품)을 가진 부하는 아웃가싱으로 인해 자연적으로 더 높은 가스 부하를 가집니다. 이는 빈 챔버에 비해 펌프다운 시간을 연장시킬 것입니다.
온도의 역할
로가 가열됨에 따라 모든 내부 표면에서 아웃가싱 속도가 급격히 증가합니다. 청결하고 건조하며 비어 있는 챔버를 상온에서 사용하여 기준 펌프다운 시간을 설정하는 것이 중요합니다. 이는 비교를 위한 신뢰할 수 있는 기준점을 만듭니다.
이것을 목표에 적용하는 방법
펌프다운 시간을 정밀한 도구로 사용하여 진공로 작업을 관리하세요.
- 처리량 극대화에 중점을 둔다면: 부품 청결도와 챔버 유지 보수에 우선순위를 두어 아웃가싱을 최소화하십시오. 이는 종종 사이클 시간을 연장하는 주요 원인입니다.
- 공정 반복성에 중점을 둔다면: 모든 향후 진단 점검을 위한 "황금" 기준점을 설정하기 위해 항상 비어 있고 깨끗한 챔버의 펌프다운 곡선을 기록하십시오.
- 시스템 진단에 중점을 둔다면: 예상보다 긴 펌프다운 시간을 누출, 아웃가싱 또는 펌프 성능 문제를 조사하기 위한 첫 번째 실행 가능한 신호로 간주하십시오.
궁극적으로 압력과 시간 사이의 관계를 숙달하는 것은 전체 진공 공정의 품질, 효율성 및 신뢰성에 대한 직접적인 통제권을 제공합니다.
요약표:
| 측면 | 중요성 |
|---|---|
| 경제적 효율성 | 사이클 시간 단축, 처리량 증가, 배치당 비용 절감 |
| 공정 순도 | 산소 및 수증기와 같은 오염 물질 제거로 고품질 결과 달성 |
| 진단 도구 | 누출, 펌프 문제, 아웃가싱 감지 및 사전 예방적 유지 보수 |
KINTEK의 첨단 솔루션으로 진공로 공정을 최적화하세요! 탁월한 R&D와 자체 제조 역량을 활용하여, 당사는 머플로, 튜브로, 회전로, 진공 및 분위기로, CVD/PECVD 시스템을 포함한 다양한 고온로 시스템을 다양한 실험실에 제공합니다. 당사의 강력한 맞춤형 제작 능력은 귀하의 고유한 실험 요구에 맞는 정밀한 솔루션을 보장합니다. 오늘 저희에게 연락하여 운영 효율성과 품질을 향상시키세요!

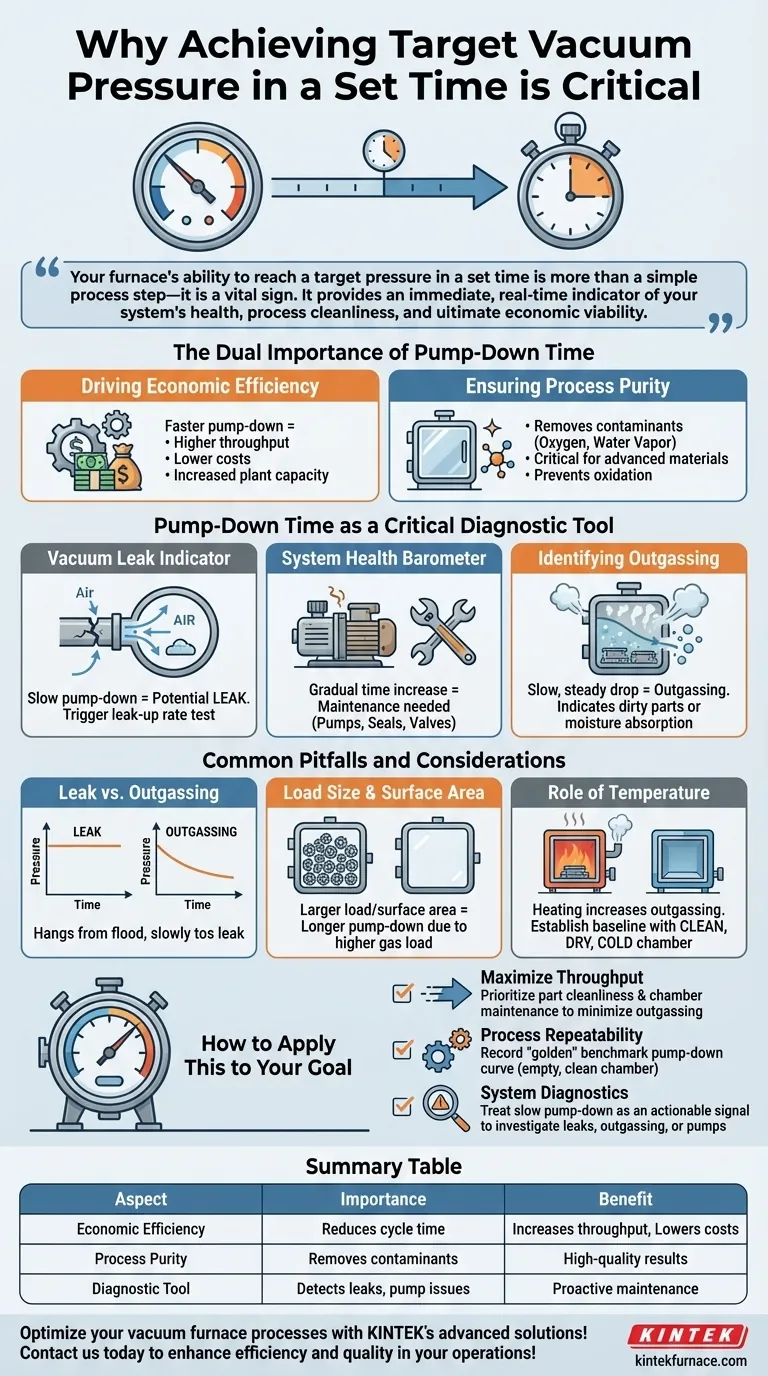

시각적 가이드
