본질적으로, 상자형 분위기 용광로는 내부 환경을 제어하기 위해 두 가지 주요 기능에 의존합니다. 바로 완전히 밀봉된 용광로 본체와 단단히 밀봉된 도어입니다. 이 요소들은 통합된 가스 주입 및 배출 시스템과 함께 작동하여 외부 공기가 공정을 오염시키는 것을 방지하고 제어된 분위기가 새어 나가는 것을 막습니다.
용광로 씰의 품질은 표준 고온 오븐과 진정한 분위기 용광로를 구분하는 근본적인 차이점입니다. 이 밀봉 시스템은 단순한 기능이 아니라 민감한 재료 처리에 대한 정밀하고 반복 가능한 제어를 가능하게 하는 핵심 기술입니다.
밀봉의 목적: 분위기 무결성
분위기 용광로의 전체 가치는 특정하고 인위적으로 생성된 가스 환경을 유지할 수 있는 능력에서 나옵니다. 밀봉 시스템은 이 기능을 가능하게 하는 주요 요소입니다.
공기 유입 방지
밝은 소둔(bright annealing) 또는 반응성 금속의 소결(sintering)과 같은 많은 첨단 열처리 공정은 산소의 존재로 인해 손상될 수 있습니다.
견고한 씰은 외부 공기(약 21%의 산소)가 챔버로 유입되어 처리 중인 재료와 반응하는 것을 방지합니다. 이는 특정 야금적 특성과 표면 마감을 달성하는 데 매우 중요합니다.
분위기 누출 방지
분위기 용광로는 종종 아르곤, 질소 또는 수소와 같은 비싸거나 특수한 가스로 채워집니다. 단단한 씰은 이러한 비용이 많이 드는 가스가 빠져나가는 것을 방지하여 운영 비용을 절감합니다.
또한, 공정이 수소와 같이 인화성 또는 폭발성 가스를 사용하는 경우, 완벽한 씰은 유해 가스가 주변 작업 공간으로 새어 나가는 것을 방지하기 위한 중요한 안전 조치입니다.
밀봉 시스템의 주요 구성 요소
진정한 분위기 용광로 씰은 단일 부품이 아닌 통합된 시스템입니다. 이는 격리된 환경을 만들기 위해 함께 작동하도록 설계된 여러 구성 요소를 포함합니다.
밀봉된 용광로 도어
단순한 도어를 가진 표준 상자형 용광로와 달리, 분위기 용광로 도어는 정밀하게 설계된 구성 요소입니다. 일반적으로 홈에 안착된 고온 실리콘 또는 세라믹 섬유 개스킷이 특징입니다.
여러 개의 클램프 또는 잠금 메커니즘이 도어 둘레 전체에 균일한 압력을 가하여 개스킷을 압축하고 용광로 프레임에 대한 기밀 장벽을 만듭니다.
용접된 용광로 본체
분위기 용광로의 챔버는 단일체(monolithic)의 밀봉된 용기(vessel)로 구성됩니다. 이는 모든 이음새가 가스 누출 방지를 위해 연속적으로 용접되었음을 의미합니다.
가열 요소, 열전대 또는 가스 라인과 같이 용광로 본체를 통과해야 하는 모든 관통부는 누출을 방지하기 위해 특수 씰 또는 용접 플랜지로 장착됩니다.
가스 주입 및 배출 시스템
이것들은 단순한 포트 이상의 역할을 합니다. 가스 시스템은 내부 압력을 관리하여 씰의 효율성을 유지하는 데 필수적입니다.
이 시스템은 사이클 전에 챔버에서 공기를 퍼지(purge)한 다음 작동 중에 약간의 양압(positive pressure)을 유지할 수 있도록 합니다. 이 양압은 궁극적인 방어 수단으로, 미세한 누출이 존재하더라도 공기가 들어오는 대신 가스가 외부로 흐르도록 보장합니다.
압력 및 유량 제어
현대의 분위기 용광로는 압력 게이지, 유량계 및 제어 시스템을 포함합니다. 이러한 장치들은 실시간으로 내부 환경을 모니터링하여 가스 유량을 조정하여 목표 압력을 유지합니다. 이는 전체 열처리 사이클 동안 분위기의 무결성을 보장합니다.
상충 관계 이해하기
분위기 용광로를 사용하기로 한 결정에는 정교한 밀봉 시스템과 직접적으로 관련된 명확한 상충 관계가 따릅니다.
복잡성과 비용
가스 누출 방지를 위해 필요한 세심한 구조는 분위기 용광로를 표준 상자형 용광로보다 제조하기에 훨씬 더 복잡하고 비싸게 만듭니다. 정밀 용접된 본체, 설계된 도어 및 통합된 가스 제어 시스템이 모두 비용을 증가시킵니다.
공정 능력
이것이 비용을 정당화하는 이점입니다. 분위기를 제어할 수 있는 능력은 가스 침탄(gas carburizing), 탄질화(carbonitriding) 및 밝은 담금질(bright quenching)과 같은 광범위한 고급 공정을 가능하게 합니다. 이러한 처리는 공기 접촉을 허용하는 표준 용광로에서는 수행할 수 없습니다.
운영 및 안전 요구 사항
분위기 용광로를 작동하려면 더 많은 전문 지식이 필요합니다. 여기에는 잠재적으로 인화성 및 폭발성 가스 관리가 포함되며, 숙련된 작업자, 가스 모니터링 시스템 및 엄격한 안전 프로토콜이 필요합니다. 대조적으로, 표준 상자형 용광로는 기본적인 고온 안전 인식만 필요합니다.
귀하의 응용 분야에 맞는 올바른 선택
밀봉의 역할을 이해하면 특정 목표에 맞는 올바른 도구를 선택할 수 있습니다.
- 기본 열처리(예: 템퍼링, 표준 어닐링, 세라믹 소성)에 중점을 두는 경우: 표준 상자형 용광로가 보다 비용 효율적이고 간단한 솔루션입니다.
- 순수한 무산소 환경이 필요한 공정(예: 밝은 소둔, 반응성 금속 소결)에 중점을 두는 경우: 검증된 고무결성 밀봉 시스템을 갖춘 진정한 분위기 용광로는 양질의 결과를 얻기 위해 필수 불가결합니다.
- 재료에 원소를 첨가하는 공정(예: 가스 침탄)에 중점을 두는 경우: 표면 처리에 필요한 반응성 가스를 포함하는 것이 밀봉 기능이므로 분위기 용광로를 사용해야 합니다.
궁극적으로 올바른 밀봉 시스템을 갖춘 용광로에 투자하는 것은 공정 제어 및 반복 가능한 성공에 대한 투자입니다.
요약표:
| 특징 | 목적 | 주요 구성 요소 |
|---|---|---|
| 밀봉된 용광로 본체 | 공기 유입 및 가스 누출 방지 | 연속 용접된 이음새, 관통부를 위한 특수 씰 |
| 밀봉된 도어 | 기밀 장벽 생성 | 고온 개스킷, 클램프 또는 잠금 메커니즘 |
| 가스 주입/배출 시스템 | 내부 압력 및 퍼지 관리 | 압력 게이지, 유량계, 제어 시스템 |
| 압력 제어 | 분위기 무결성 보장 | 실시간 모니터링, 양압 유지 |
KINTEK의 고급 분위기 용광로로 실험실의 능력을 업그레이드하십시오! 탁월한 R&D와 사내 제조를 활용하여, 당사는 머플, 튜브, 회전식 용광로, 진공 및 분위기 용광로, CVD/PECVD 시스템과 같은 고온 솔루션을 다양한 실험실에 제공합니다. 당사의 강력한 심층 맞춤화 능력은 고유한 실험 요구 사항에 정확하게 부합하도록 보장하여 오염 없는 공정을 위한 우수한 밀봉 기능을 제공합니다. 누출로 인해 결과가 손상되지 않도록 하십시오. 당사의 용광로가 정밀도와 효율성을 향상시키는 방법을 논의하려면 지금 저희에게 연락하십시오!

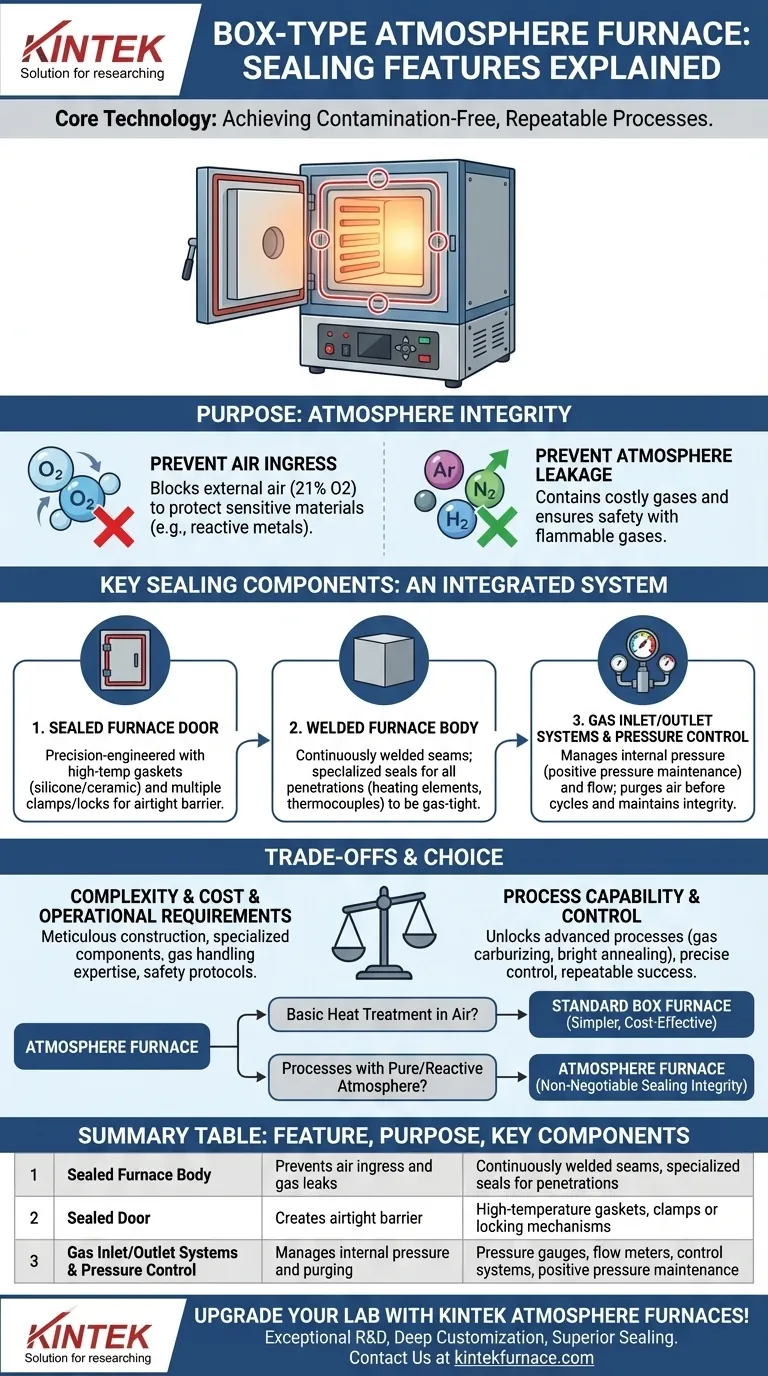

시각적 가이드
