Aisi 5140 강철 열처리에서 제어 대기 로와 오일 퀜칭 탱크의 역할은 무엇인가요?

제어 대기 로와 오일 퀜칭 탱크는 협력하여 AISI 5140 강철의 기계적 코어를 최적화합니다. 로는 표면 손상 없이 880°C까지 정밀하게 가열되도록 보장하며, 오일 탱크는 균열을 유발하지 않고 내구성 있는 미세 구조를 고정하기 위한 제어된 냉각 속도를 제공합니다.

이 두 가지 별개의 장비 간의 시너지는 균일한 소르바이트 구조를 생산하는 데 필요합니다. 이 특정 미세 구조는 측면 하중을 견디는 데 필요한 높은 인성을 제공하며 후속 표면 경화 처리를 위한 안정적인 기판 역할을 합니다.

제어 대기 로의 역할

로는 외부를 보호하면서 강철의 내부 구조를 준비하는 초기 열 사이클을 담당합니다.

정밀 오스테나이트화

로의 주요 기능은 AISI 5140 강철을 880°C의 오스테나이트화 온도로 가열하는 것입니다.

이 특정 온도에서 강철의 내부 결정 구조는 오스테나이트로 변환됩니다. 이 상 변화는 경화가 일어나기 전에 필요한 중요한 첫 번째 단계입니다.

표면 탈탄 방지

표준 로는 산소가 강철 표면과 반응하여 탈탄(탄소 손실)을 유발합니다.

제어 대기는 이러한 화학 반응을 방지합니다. 표면의 탄소 수준을 유지함으로써 로는 재료가 의도된 경도 잠재력과 피로 강도를 유지하도록 보장합니다.

오일 퀜칭 탱크의 역할

가열된 후에는 강철을 빠르고 신중하게 냉각해야 합니다. 산업용 오일 퀜칭 탱크가 이 변환을 관리합니다.

제어된 미세 구조 변환

탱크는 오스테나이트를 더 단단한 구조로 변환하기 위해 빠른 냉각을 촉진합니다.

물은 더 빠르지만 오일은 적당한 냉각 속도를 제공합니다. 이는 AISI 5140을 경화시키기에 충분히 빠르지만 물 퀜칭과 관련된 심각한 열 충격을 방지하기에 충분히 부드럽습니다.

변형 및 균열 최소화

빠른 냉각은 상당한 내부 응력을 유발합니다.

오일을 사용함으로써 공정은 효과적으로 냉각 응력을 줄입니다. 이는 퀜칭 균열 형성을 방지하고 변형을 최소화하여 부품이 치수 공차를 유지하도록 합니다.

결과적인 재료 특성

이 장비의 결합된 작동은 "균일한 소르바이트" 구조로 정의되는 특정 기계적 이점을 제공합니다.

고인성 기판

이 공정은 부서지기 쉬운 것이 아니라 인성이 강한 코어를 만듭니다.

이 고인성 기판은 부러지지 않고 무거운 하중을 지지해야 하는 부품에 필수적입니다. 나중에 표면 경화 처리를 받을 구성 요소에 필요한 "백본"을 제공합니다.

측면 하중 저항

결과적인 미세 구조는 방향성 응력을 처리하도록 특별히 최적화되었습니다.

이러한 방식으로 처리된 부품은 취성 파괴 없이 높은 측면 하중을 견딜 수 있어 중장비 기계 응용 분야에 적합합니다.

절충점 이해

이 장비 조합은 AISI 5140에 최적이지만 특정 작동 고려 사항이 있습니다.

냉각 속도 제한

오일 퀜칭은 물 퀜칭보다 느립니다.

이는 균열을 방지하지만 더 공격적인 매체에 비해 두꺼운 섹션에서 최대 이론적 경도를 달성하지 못할 수 있습니다. 절충점은 절대적인 최고 경도보다 구조적 무결성을 우선시하기 위해 받아들여집니다.

대기 제어의 복잡성

제어 대기를 유지하는 것은 개방형 가열에 비해 비용과 복잡성을 증가시킵니다.

그러나 이 단계를 생략하면 탈탄으로 인해 부품에 "부드러운 표면"이 생길 위험이 있으며, 이는 향후 표면 처리의 효과를 손상시킬 것입니다.

목표에 맞는 올바른 선택

열처리 공정이 엔지니어링 요구 사항을 충족하도록 하려면 다음 특정 목표를 고려하십시오.

표면 실패 방지가 주요 초점이라면: 제어 대기 로를 우선하여 탈탄을 제거하고 경화를 위한 완벽한 표면을 보장하십시오.
기하학적 안정성이 주요 초점이라면: 오일 퀜칭 탱크를 사용하여 경도를 확보하면서 변형 또는 균열 위험을 최소화하는 냉각 속도를 제공하십시오.

가열 환경과 냉각 매체를 엄격하게 제어함으로써 AISI 5140을 고응력 환경을 견딜 수 있는 부품으로 변환합니다.

요약표:

공정 구성 요소	AISI 5140의 주요 역할	주요 이점
제어 대기 로	880°C로 가열 (오스테나이트화)	탈탄 및 표면 탄소 손실 방지.
오일 퀜칭 탱크	중속 급속 냉각	변형 최소화 및 퀜칭 균열 방지.
결합 결과	균일한 소르바이트 형성	높은 인성 및 고측면 하중 저항.

KINTEK과 함께 열처리 정밀도를 높이세요

구조적 무결성을 타협하지 마십시오. 전문가 R&D 및 제조를 기반으로 KINTEK은 고성능 머플, 튜브, 로터리, 진공 및 CVD 시스템과 특수 실험실 고온 로를 제공하며, 모두 특정 AISI 5140 처리 요구 사항에 맞게 사용자 정의할 수 있습니다.

표면 탈탄을 제거하거나 냉각 곡선을 마스터해야 하는 경우, 당사 엔지니어링 팀은 완벽한 미세 구조를 달성하도록 도울 준비가 되어 있습니다.

열 결과를 최적화할 준비가 되셨습니까? 맞춤형 솔루션을 찾으려면 지금 문의하세요!

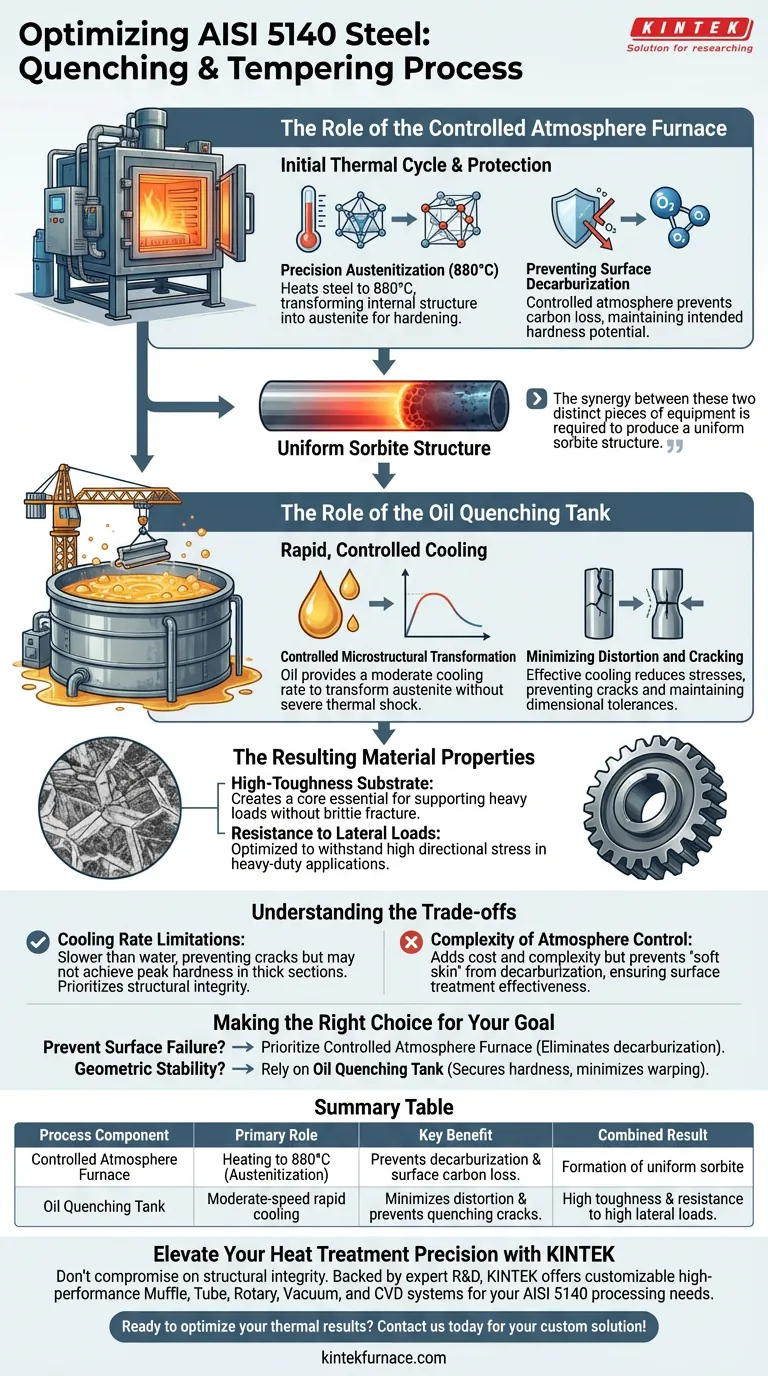

시각적 가이드
