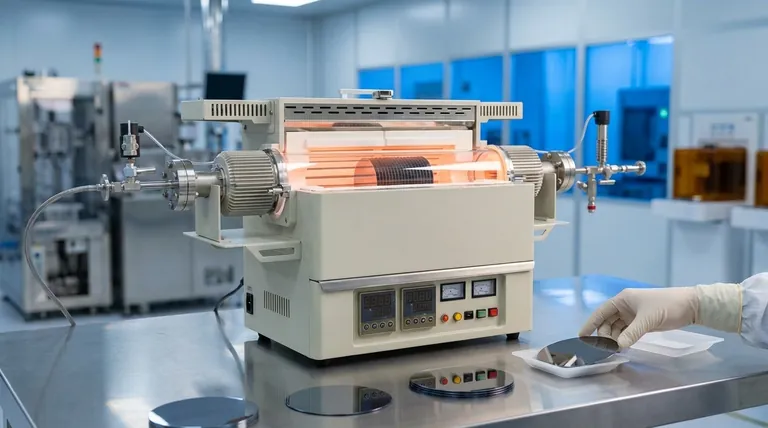

진공로는 결함 감소, 불순물 제거, 재료 특성 향상에 필수적인 초청정 고온 환경을 제공함으로써 반도체 웨이퍼 공정에서 중요한 역할을 합니다.이러한 용광로는 어닐링 및 게터링과 같은 정밀한 열처리를 가능하게 하여 웨이퍼 품질과 전기적 성능을 향상시킵니다.첨단 온도 제어, 에너지 효율성, 오염 없는 작동으로 고성능 집적 회로를 생산하고 반도체 제조의 재료 과학을 발전시키는 데 없어서는 안 될 필수 요소입니다.
핵심 포인트 설명:
-
초청정 처리 환경
- 진공로는 기계식 및 확산/분자 펌프를 사용하여 초고진공 수준(최대 7×10-⁴ Pa)을 달성함으로써 산화와 오염을 제거합니다.
- 이는 미량의 불순물도 전기적 특성을 저하시킬 수 있는 반도체 웨이퍼에 필수적인 요소입니다.
-
주요 반도체 공정
- 진공 어닐링:실리콘 웨이퍼의 결함을 줄이고 결정 구조를 개선하여 캐리어 이동성 및 디바이스 성능을 향상시킵니다.
- 게터링:누설 전류 또는 장치 고장을 일으킬 수 있는 금속 불순물(예: 철, 구리)을 제거합니다.
- 재료 합성:고순도 나노 소재 및 초전도 필름의 성장을 지원합니다.
-
진공 용광로의 종류
- 냉벽로:빠른 가열/냉각, 더 나은 온도 균일성, 더 높은 작동 온도(최대 2,400°C)로 인해 반도체 응용 분야에 선호됩니다.
- 핫 월 퍼니스:열 반응이 느리고 오염 위험이 있기 때문에 웨이퍼 공정에서 덜 일반적입니다.
- 다음과 같은 특수 변형 진공 핫 프레스 기계 은 압력과 열을 결합하여 고급 재료 통합을 제공하지만 표준 웨이퍼 제조에는 일반적으로 사용되지 않습니다.
-
정밀도 및 효율성
- 컴퓨터로 제어되는 가열 구역과 센서는 반복 가능한 웨이퍼 처리에 필수적인 ±1°C 온도 균일성을 보장합니다.
- 에너지 효율적인 설계(예: 고급 단열재, 최적화된 발열체)로 운영 비용과 환경 영향을 줄입니다.
-
제한 사항 및 장단점
- 낮은 진공 범위(예: 10 Pa)는 오염 위험을 초래하여 에피택셜 성장과 같은 고순도 단계에서의 사용이 제한될 수 있습니다.
- 초고진공 시스템에 대한 높은 장비 비용 및 유지보수 요구 사항.
-
광범위한 영향
- 제어된 열 환경을 제공하여 새로운 재료(예: 2D 반도체)에 대한 연구를 가능하게 합니다.
- 결함 밀도가 수율에 직접적인 영향을 미치는 고급 노드(예: 3nm 칩)의 확장을 지원합니다.
이러한 용광로가 화학 기상 증착(CVD) 시스템과 같은 다른 웨이퍼 제조 도구와 어떻게 통합되는지 고려해 보셨나요?시너지 효과가 최종 디바이스 성능을 결정하는 경우가 많습니다.
요약 표:
| 주요 기능 | 반도체 프로세싱의 이점 |
|---|---|
| 초청정 환경 | 산화와 오염을 제거하여 고순도 웨이퍼 표면을 보장합니다. |
| 정밀 온도 제어 | 반복 가능한 어닐링, 게터링 및 재료 합성을 위해 ±1°C의 균일성을 달성합니다. |
| 콜드 월 디자인 | 오염 위험을 최소화하면서 더 빠른 가열/냉각(최대 2,400°C)이 가능합니다. |
| 에너지 효율 | 고급 단열재와 발열체가 운영 비용을 줄여줍니다. |
| 진공 수준(최대 7×10-⁴ Pa) | 고급 노드(예: 3nm 칩)의 결함 감소 및 불순물 제거에 필수적입니다. |
