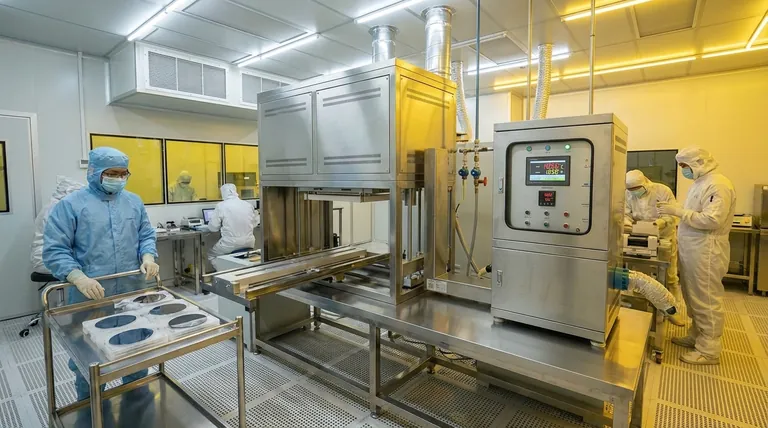

반도체 공정에서 박스형 저항로(Box Type Resistance Furnaces)는 어떤 역할을 합니까? 열 산화 및 어닐링에 필수적입니다

반도체 제조에서 박스형 저항로는 두 가지 주요 기능을 수행합니다. 첫째는 열 산화(thermal oxidation)를 통해 웨이퍼 위에 중요한 이산화규소(SiO₂) 절연층을 생성하는 것이고, 둘째는 금속화 어닐링(metallization annealing)이라는 공정을 통해 미세한 금속 배선을 복구하고 안정화하는 것입니다. 이 로(furnace)들은 이러한 기본적인 제조 단계에 필수적인 정밀하고, 고온이며, 분위기가 제어되는 환경을 제공합니다.

박스형 저항로는 전문적인 반도체 장비라기보다는 범용적인 고온 오븐입니다. 칩 제조에서 이 장비의 가치는 핵심 강점인 뛰어난 온도 균일성과 분위기 제어 능력을 활용하여 다량의 실리콘 웨이퍼에 특정하고 영향력이 큰 열처리 공정을 수행하는 데서 나옵니다.

기초: 정밀 가열을 위한 범용 장비

박스형 저항로란 무엇입니까?

박스형 저항로는 열처리 장비의 기본 구성 요소입니다. 이 장비는 절연된 챔버 내부에서 고온을 발생시키기 위해 일반적으로 전선이나 막대 형태인 발열체의 전기 저항을 이용합니다.

열은 열 복사 및 대류를 통해 내부의 물질로 전달됩니다. 이들의 단순한 설계, 신뢰성 및 작동 유연성은 야금부터 세라믹에 이르기까지 다양한 산업에서 핵심적인 역할을 수행하게 합니다.

필수 요구 사항: 온도 균일성

반도체 제조에서 이러한 로의 가장 중요한 특성은 높은 온도 균일성을 유지하는 능력입니다. 모든 실리콘 웨이퍼, 그리고 그 웨이퍼의 모든 지점은 정확히 동일한 온도를 경험해야 합니다.

어떤 편차라도 층 두께나 재료 특성의 차이를 유발하여 칩 불량으로 이어질 수 있습니다. 박스형 로는 안정적이고 균질한 열 환경을 제공하도록 설계되어, 수십 개의 웨이퍼에 걸쳐 일관성이 매우 중요한 배치(batch) 처리에 이상적입니다.

핵심 반도체 응용 분야

유전체 층 생성: 산화 확산

칩 제조의 가장 기본적인 단계 중 하나는 실리콘 웨이퍼 위에 이산화규소(SiO₂) 층을 성장시키는 것입니다. 이 층은 매우 효과적인 전기 절연체, 즉 유전체 역할을 하며, 트랜지스터를 구축하는 데 필수적입니다.

이를 달성하기 위해 웨이퍼는 산소가 풍부한 분위기에서 800°C에서 1200°C 사이로 가열된 로에 배치됩니다. 열 산화라고 알려진 이 공정은 웨이퍼 표면의 실리콘이 산소와 반응하여 얇고 균일하며 매우 안정적인 SiO₂ 층을 형성하게 합니다.

금속층 복구 및 정제: 금속화 어닐링

종종 알루미늄으로 만들어지는 미세한 금속 회로가 웨이퍼 위에 증착된 후에는 스퍼터링 공정으로 인해 구조적 응력과 결함이 발생합니다. 이는 높은 전기 저항과 불량한 연결을 초래할 수 있습니다.

이를 해결하기 위해 웨이퍼는 금속화 어닐링을 거칩니다. 이 과정에서 금속의 녹는점 이하의 온도로 로에서 가열됩니다. 이 공정은 금속 박막의 결정 구조를 복구하고, 내부 응력을 완화하며, 금속과 실리콘 사이의 전기적 접촉을 개선하여 접촉 저항을 낮춥니다.

핵심 조력자: 분위기 제어

챔버 내부의 가스가 중요한 이유

반도체 제조에 사용되는 현대적인 저항로는 분위기 로(atmosphere furnaces)이기도 합니다. 이는 작업자가 챔버 내부의 기체 환경을 정밀하게 제어할 수 있음을 의미합니다.

분위기 제어는 원치 않는 화학 반응을 방지하는 동시에 원하는 반응을 가능하게 하므로 매우 중요합니다. 단순히 주변 공기 중에서 물질을 가열하면 제어되지 않는 산화 및 오염이 발생합니다.

산화 유도 대 산화 방지

로의 역할은 사용되는 가스에 따라 달라집니다. 이로써 동일한 장비가 서로 상반되는 두 가지 기능을 수행할 수 있습니다.

산화 확산의 경우, SiO₂ 층의 성장을 촉진하기 위해 순수한 산소가 의도적으로 챔버에 주입됩니다.

금속화 어닐링의 경우, 질소나 아르곤과 같은 불활성 가스가 사용됩니다. 이는 모든 산소를 제거하여 비활성 환경을 조성함으로써 금속이 산화되어 전도성을 손상시키는 일 없이 가열될 수 있도록 합니다.

상충 관계 이해하기

배치 처리 대 단일 웨이퍼 정밀도

박스형 로는 배치 처리(batch processing)를 위해 설계되었으며, 이는 한 번에 여러 웨이퍼를 가열할 수 있음을 의미합니다. 이로 인해 열 산화와 같은 기존의 대량 생산 공정에서 매우 효율적이고 비용 효율적입니다.

하지만 매우 빠른 온도 변화가 필요한 최첨단 개발의 경우, 고속 열처리(RTP)와 같은 단일 웨이퍼 시스템이 웨이퍼당 더 높은 비용이 들기는 하지만 더 빠른 사이클 시간과 더 엄격한 제어를 제공하는 경우가 많습니다.

전문가보다는 일꾼

다양한 열처리 단계에 사용되는 다용도 도구이기 때문에, 로를 특정 초청정 공정에 전용하지 않을 경우 교차 오염(cross-contamination)의 잠재적 위험이 있습니다. 로의 청결도와 공정 일정을 관리하는 것은 한 공정의 잔류물이 다른 공정에 요구되는 순도를 손상시키지 않도록 보장하기 위한 중요한 운영 작업입니다.

귀하의 공정에 적용하기

로를 선택하고 활용하는 것은 특정 목표에서 그 기능을 이해하는 것을 필요로 합니다.

견고한 절연층 생성에 중점을 둔다면: 로의 역할은 균일한 열 산화를 위해 안정적이고 고온이며 정밀하게 제어되는 산소 환경을 제공하는 것입니다.
신뢰할 수 있는 전기 연결 보장에 중점을 둔다면: 로의 역할은 완전히 불활성인 분위기에서 금속 박막을 열처리하여 증착 손상을 복구하고 전기 저항을 낮추는 것입니다.

궁극적으로 박스형 저항로는 실리콘 웨이퍼가 완성된 칩이 되기까지 겪는 가장 중요한 변환의 일부를 가능하게 하는 근본적이고 필수적인 일꾼입니다.

요약표:

기능	공정	온도 범위	분위기	주요 이점
유전체 층 생성	열 산화	800°C ~ 1200°C	산소 풍부	균일한 SiO₂ 절연층 형성
금속 배선 복구	금속화 어닐링	금속 녹는점 이하	불활성(예: 질소)	응력 감소 및 전도성 향상
