핵심적으로 머플로는 에너지 보존, 간접 열 전달, 단열 및 피드백 제어의 통합 원리를 기반으로 작동합니다. 전기 에너지는 열로 변환되어 단열 챔버 내에 보관되며, 가열원으로부터 직접적인 접촉 없이 재료를 처리하기 위한 안정적이고 고온 환경을 생성하도록 정밀하게 조절됩니다.

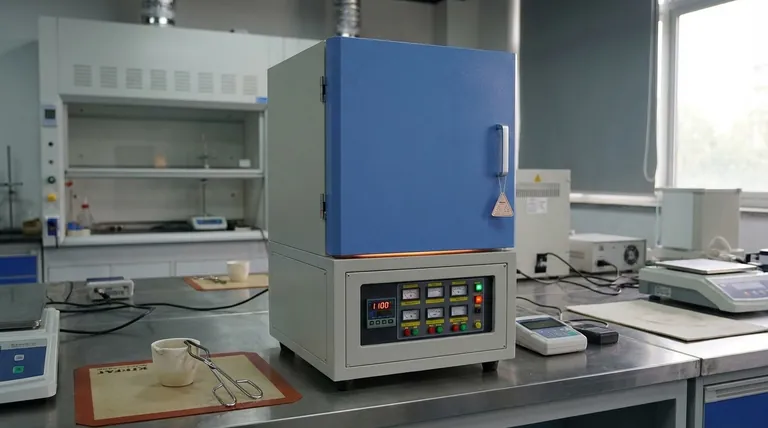

머플로는 전기 에너지를 제어되고 균일한 열로 변환하는 공학 시스템입니다. 그 특징은 가열원으로부터 샘플을 분리하는 물리적 장벽인 '머플'입니다. 이는 열 발생, 전달 및 보존의 정밀한 균형을 통해 깨끗하고 안정적인 열 환경을 보장합니다.
열이 생성되고 보존되는 방법
기본 원리: 에너지 보존
머플로는 열역학 제1법칙 또는 에너지 보존 법칙에 따라 작동합니다. 노에 공급되는 전기 에너지는 생성되거나 파괴되지 않고 열 에너지로 변환됩니다.
이 변환은 일반적으로 고저항 재료의 코일인 발열체 내에서 발생합니다. 전류가 흐르면 전기 저항으로 인해 빠르게 가열됩니다. 이는 줄 가열(Joule heating)로 알려진 현상입니다.
단열의 역할
효과적으로 작동하려면 생성된 열이 노 챔버 내에 갇혀 있어야 합니다. 이것이 단열재의 역할이며, 이는 열전도도의 물리학을 기반으로 합니다.
노는 세라믹 섬유 또는 내화 벽돌과 같은 내화 재료로 라이닝됩니다. 이 재료는 열전도율이 매우 낮아 열 전달 능력이 좋지 않습니다. 이를 통해 대부분의 열 에너지가 노 내부에 유지되어 높은 내부 온도를 생성하면서 외부 쉘을 시원하게 유지하고 에너지 효율을 극대화합니다.
핵심 원리: 간접 열 전달
"머플"이란 무엇입니까?
노의 이름을 부여하는 핵심 구성 요소는 머플입니다. 이것은 일반적으로 고온 세라믹으로 만들어진 별도의 내부 챔버로, 가열될 샘플을 포함합니다.
결정적으로, 발열체는 이 머플 외부에 위치합니다. 이 물리적 분리는 발열체에서 떨어져 나오는 입자로 인한 샘플 오염을 방지하고, 샘플에서 발생하는 가스화로부터 발열체를 보호합니다.
열 전달 메커니즘
발열체가 샘플에 직접 닿지 않기 때문에 열은 간접적으로 전달되어야 합니다. 이는 두 가지 주요 메커니즘을 통해 발생합니다.
- 전도: 발열체에서 나오는 열은 머플의 고체 벽을 통해 전도됩니다.
- 복사: 이제 뜨거워진 머플의 내부 표면은 챔버 전체에 균일하게 열 에너지를 복사하여 모든 면에서 샘플을 가열합니다.
이 두 단계 과정은 머플로가 가치 있게 여겨지는 깨끗하고 균일한 가열 환경을 달성하는 데 필수적입니다.
정밀도 달성: 온도 조절
피드백 제어 루프
정밀하고 안정적인 온도를 유지하는 것은 수동적이지 않으며, 능동적인 피드백 제어 시스템이 필요합니다. 이 시스템은 에너지 입력을 지속적으로 측정하고 조정합니다.
일반적으로 열전대인 센서가 챔버 내부 온도를 측정하고 디지털 컨트롤러(종종 PID 컨트롤러)에 신호를 보냅니다.
컨트롤러는 측정된 온도를 사용자가 정의한 설정값과 비교합니다. 온도가 너무 낮으면 발열체에 전력을 증가시키고, 너무 높으면 전력을 차단합니다. 이 연속적인 루프는 온도가 매우 엄격한 허용 오차 내에서 안정적으로 유지되도록 보장합니다.
작동 제약 이해
노를 지배하는 물리적 원리는 또한 작동 한계 및 안전 요구 사항을 결정합니다. 이러한 제약을 무시하면 부정확한 결과, 장비 손상 또는 위험한 상황으로 이어질 수 있습니다.
환경이 중요한 이유
노의 환경은 매우 중요합니다. 부식성 가스는 발열체와 열전대를 심하게 손상시킬 수 있으며, 전도성 먼지 또는 높은 습도(>85%)는 전기 단락을 일으킬 수 있습니다.
가연성 가스 또는 물질은 엄격히 금지됩니다. 높은 내부 및 외부 표면 온도는 상당한 발화 위험을 초래합니다.
노 재료 보호
머플의 세라믹 재료는 고온에서 강하지만 열 충격(급격한 온도 변화로 인한 균열)에 취약합니다. 차가운 샘플이나 액체 샘플을 뜨거운 노에 넣거나 노 내부에 액체를 붓지 마십시오. 이는 머플을 파괴할 수 있습니다.
마찬가지로, 모든 발열체에는 최대 정격 온도가 있습니다. 이 한도를 초과하면 발열체가 빠르게 열화되거나 완전히 고장납니다. 과열 방지 장치와 같은 안전 기능이 이를 방지하기 위해 존재합니다.
최적의 결과를 위한 이러한 원리 적용
- 공정 순도 및 오염 방지가 주요 초점인 경우: 간접 가열 원리는 가장 큰 자산입니다. 머플이 샘플을 발열체로부터 물리적으로 분리하기 때문입니다.
- 온도 균일성 및 안정성이 주요 초점인 경우: 열 손실을 최소화하는 견고한 단열재와 설정값을 유지하는 잘 보정된 피드백 제어 시스템의 조합에 의존하십시오.
- 노 수명 및 안전이 주요 초점인 경우: 정격 온도 범위 내에서 유지하고 액체나 급속 냉각으로 인한 열 충격을 피하여 재료의 물리적 한계를 존중하십시오.
이러한 상호 연결된 원리를 이해하면 노는 단순한 열 상자에서 정밀하고 신뢰할 수 있는 과학 장비로 변모합니다.
요약 표:
| 원리 | 주요 기능 | 이점 |
|---|---|---|
| 에너지 보존 | 줄 가열을 통해 전기 에너지를 열로 변환 | 고온을 위한 효율적인 에너지 사용 |
| 간접 열 전달 | 전도 및 복사를 위한 머플 장벽 사용 | 샘플 오염 방지 및 균일한 가열 보장 |
| 단열 | 열을 가두기 위해 내화 재료 사용 | 높은 내부 온도 유지 및 에너지 효율성 |
| 피드백 제어 | 조절을 위해 열전대 및 PID 컨트롤러 활용 | 정밀하고 안정적인 온도 제어 가능 |
