진공로를 선택할 때, 귀하의 결정은 응용 분야의 특정 요구 사항에 맞춰야 합니다. 핵심은 필요한 온도 범위와 진공 수준을 달성하는 능력, 재료와의 호환성, 냉각 시스템의 기능을 중심으로 로를 완전한 시스템으로 평가하는 것입니다. 이러한 핵심 매개변수는 기본적인 어닐링부터 복잡한 브레이징 또는 소결에 이르기까지 공정에 대한 로의 적합성을 결정합니다.
가장 흔한 실수는 최대 온도와 같은 단일 사양에 집중하는 것입니다. 진공로는 가열 요소, 진공 펌프, 챔버 설계 및 냉각 프로세스가 함께 작동하여 특정 작업 부하에 대해 일관되고 고품질의 결과를 제공하는 통합 시스템입니다.
로와 핵심 프로세스 정렬
하드웨어를 검토하기 전에 타협할 수 없는 공정 요구 사항을 정의해야 합니다. 로의 주요 기능은 특정하고 반복 가능한 환경을 만드는 것입니다.
온도 및 진공 범위 정의
필요한 온도 범위와 진공 수준은 프로세스의 기본 작동 범위를 형성합니다. 이것이 선택 프로세스의 첫 번째 필터입니다.
로는 목표 온도에 도달할 수 있을 뿐만 아니라 전체 고온 구역에서 높은 균일성으로 온도를 유지할 수 있는지 확인하십시오. 균일성이 낮으면 재료 특성이 일관되지 않게 됩니다.
마찬가지로, 진공 시스템의 성능을 평가하되, 궁극적인 압력 등급만 보지 마십시오. 시스템이 챔버를 얼마나 빨리 비울 수 있는지(펌프다운 시간) 고려하십시오. 이는 사이클 시간과 처리량에 직접적인 영향을 미칩니다.
재료 및 공정 호환성 보장
로의 고온 구역을 구성하는 데 사용되는 재료는 고온에서 작업 부하와 반응하거나 오염시키지 않아야 합니다. 이는 고순도 응용 분야에 대한 중요한 고려 사항입니다.
도가니 선택은 이 과정에서 중요한 부분입니다. 도가니는 목표 온도에서 가공하는 금속과 화학적으로 불활성이어야 합니다.
- 알루미나는 강철 및 니켈 기반 합금에 흔히 사용됩니다.
- 지르코니아는 고온 반응성 금속에 종종 필요합니다.
- 흑연은 일부 합금에 유용하지만 다른 합금과 원치 않는 탄화물을 형성할 수 있습니다.
냉각 시스템의 중요한 역할
냉각 단계는 최종 재료 특성을 결정하는 데 가열 단계만큼 중요합니다. 로의 냉각 시스템은 부품이 안전한 온도로 얼마나 빠르고 균일하게 돌아올 수 있는지를 결정합니다.
고압 가스 퀸칭과 같은 냉각 옵션을 평가하십시오. 냉각 가스의 속도와 방향은 완성된 부품의 경도, 미세 구조 및 잔류 응력에 상당한 영향을 미칠 수 있습니다.
로 설계 해체
프로세스 요구 사항이 명확해지면 다양한 로 설계가 이러한 요구 사항을 어떻게 충족하는지 평가할 수 있습니다.
핫 월 vs. 콜드 월: 근본적인 선택
이것은 가장 중요한 설계 결정 중 하나입니다.
- 핫 월 로는 진공 챔버 외부에 가열 요소가 있습니다. 일반적으로 더 간단하고 저렴하지만 낮은 온도로 제한됩니다.
- 콜드 월 로는 내부 가열 요소와 수냉식 챔버를 가지고 있습니다. 훨씬 더 높은 작동 온도, 빠른 가열 및 냉각 주기, 우수한 온도 균일성을 제공합니다.
대부분의 고성능 응용 분야에서 콜드 월 설계가 표준 선택입니다. 내부 단열재의 낮은 열 질량은 상당한 에너지 절약과 빠른 온도 변화를 가능하게 합니다.
크기 조정 및 구성
로의 물리적 크기와 적재 방향은 작업 부하 및 생산량과 일치해야 합니다.
- 배치 vs. 연속: 배치 로는 한 번에 하나의 부하를 처리하며, 다양한 작업 또는 적은 양에 이상적입니다. 연속 로는 가열 및 냉각 구역을 통해 부품을 이동하며, 대량의 표준화된 생산에 적합합니다.
- 수평 vs. 수직 적재: 수평 적재가 가장 일반적입니다. 수직 적재는 변형을 방지하기 위해 길고 원통형 부품에 또는 진공 침탄과 같은 특정 공정에 종종 선호됩니다.
절충 및 운영 현실 이해
효과적인 선택은 성능과 장기적인 운영 비용 및 위험의 균형을 맞추는 것입니다.
성능 vs. 에너지 효율성
매우 빠른 가열 및 냉각 주기가 가능한 로는 자연스럽게 더 높은 피크 에너지 소비를 가집니다. 그러나 낮은 열 질량을 가진 현대적인 설계는 오래된 내화성 라이닝 로에 비해 전반적으로 더 에너지 효율적일 수 있습니다.
항상 사이클당 총 에너지 소비량을 고려해야 하며, 가열 요소의 정격 전력만 보지 마십시오.
정밀 제어 및 안전
출력의 품질은 제어 시스템의 정밀도에 달려 있습니다. 프로그래밍 및 조정이 쉬운 안정적이고 신뢰할 수 있는 컨트롤러는 공정 반복성에 필수적입니다.
현대적인 안전 기능은 타협할 수 없습니다. 로 문이 열릴 때 자동 전원 차단 기능은 작업자를 고온 및 전기 위험으로부터 보호하는 중요한 기능입니다.
공급업체 평판 및 지원
진공로는 긴 서비스 수명을 가진 중요한 자본 투자입니다. 신뢰성, 기술 지원 및 예비 부품 가용성에 대한 공급업체의 평판은 로의 초기 사양만큼 중요합니다. 검증되지 않은 공급업체의 저렴한 로는 주요 책임이 될 수 있습니다.
목표에 맞는 올바른 선택
유능할 뿐만 아니라 주요 목표에 최적화된 로를 선택하십시오.
- 주요 초점이 대량 생산인 경우: 처리량을 극대화하기 위해 빠른 사이클 시간과 자동화 기능을 갖춘 연속 또는 대형 배치 로를 우선적으로 고려하십시오.
- 주요 초점이 고순도 연구인 경우: 오염을 방지하기 위해 고성능 진공 시스템과 비반응성 고온 구역 재료를 갖춘 콜드 월 로를 선택하십시오.
- 주요 초점이 반응성 금속 처리인 경우: 매우 낮은 궁극 진공 수준과 정밀한 가스 제어를 갖춘 로는 지르코니아 도가니를 사용하여 필수적입니다.
- 주요 초점이 범용 열처리인 경우: 견고한 가스 퀸칭 시스템을 갖춘 다목적 콜드 월 배치 로가 성능과 유연성의 최상의 균형을 제공합니다.
궁극적으로 올바른 진공로를 선택하는 것은 장비가 매일 프로세스를 완벽하게 실행할 수 있도록 보장하는 것입니다.
요약표:
| 고려 사항 | 핵심 사항 |
|---|---|
| 온도 및 진공 | 범위, 균일성 및 펌프다운 시간이 공정 요구 사항과 일치하는지 확인 |
| 재료 호환성 | 오염 방지를 위해 불활성 고온 구역 재료 및 도가니(예: 알루미나, 지르코니아) 선택 |
| 냉각 시스템 | 균일한 냉각 및 재료 특성을 위한 가스 퀸칭과 같은 옵션 평가 |
| 설계 유형 | 핫 월(저온)과 콜드 월(고온, 효율성) 중에서 선택 |
| 크기 및 구성 | 배치/연속 및 수평/수직 적재를 작업 부하 및 용량에 맞게 조정 |
| 운영 요소 | 에너지 효율성, 제어 정밀도, 안전 및 공급업체 지원 균형 맞추기 |
맞춤형 진공로로 실험실을 최적화할 준비가 되셨습니까? KINTEK은 뛰어난 R&D 및 자체 제조를 통해 머플, 튜브, 로터리, 진공 및 대기 로, CVD/PECVD 시스템과 같은 고급 솔루션을 제공합니다. 당사의 심층적인 맞춤화 기능은 귀하의 고유한 실험 요구 사항을 정확하게 충족시킵니다. 오늘 저희에게 연락하여 신뢰할 수 있고 고성능 장비로 귀하의 프로세스를 향상시킬 수 있는 방법을 논의하십시오!

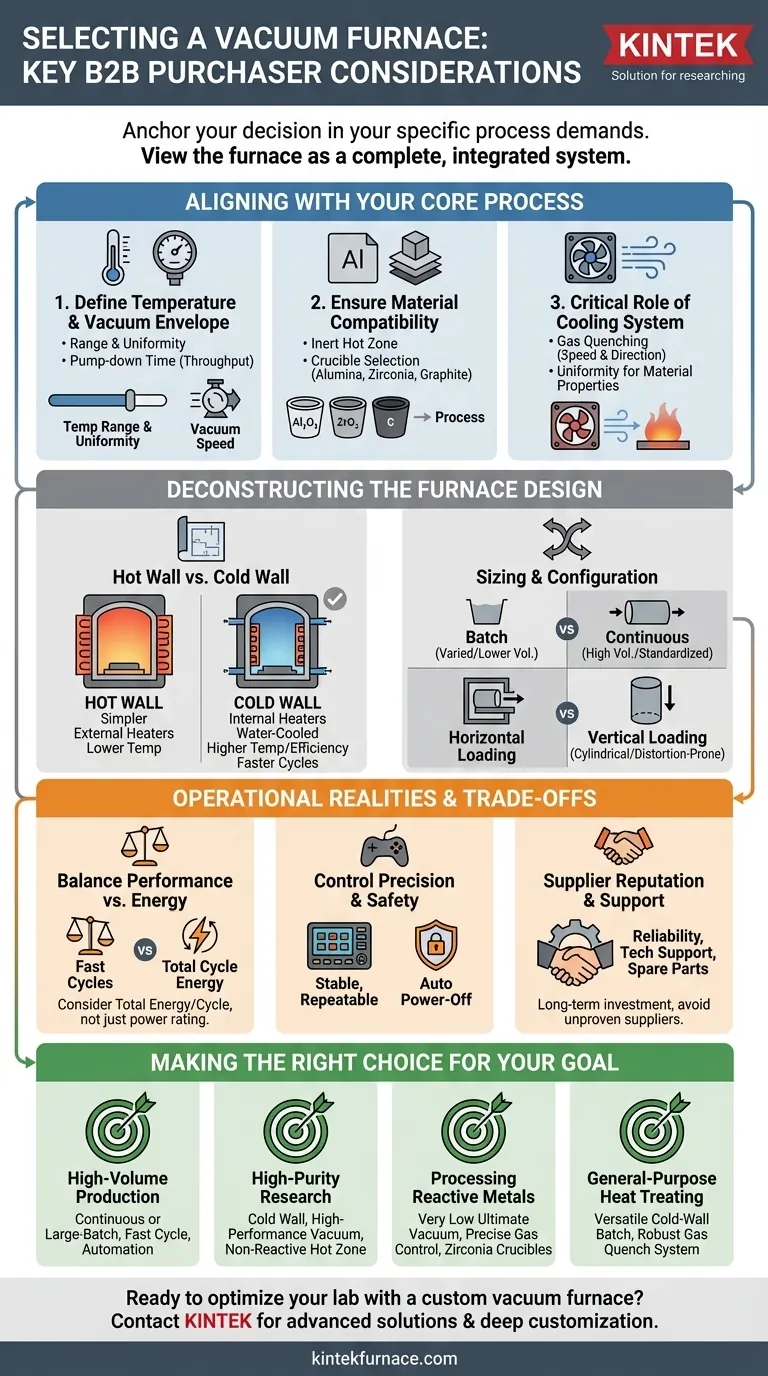

시각적 가이드
