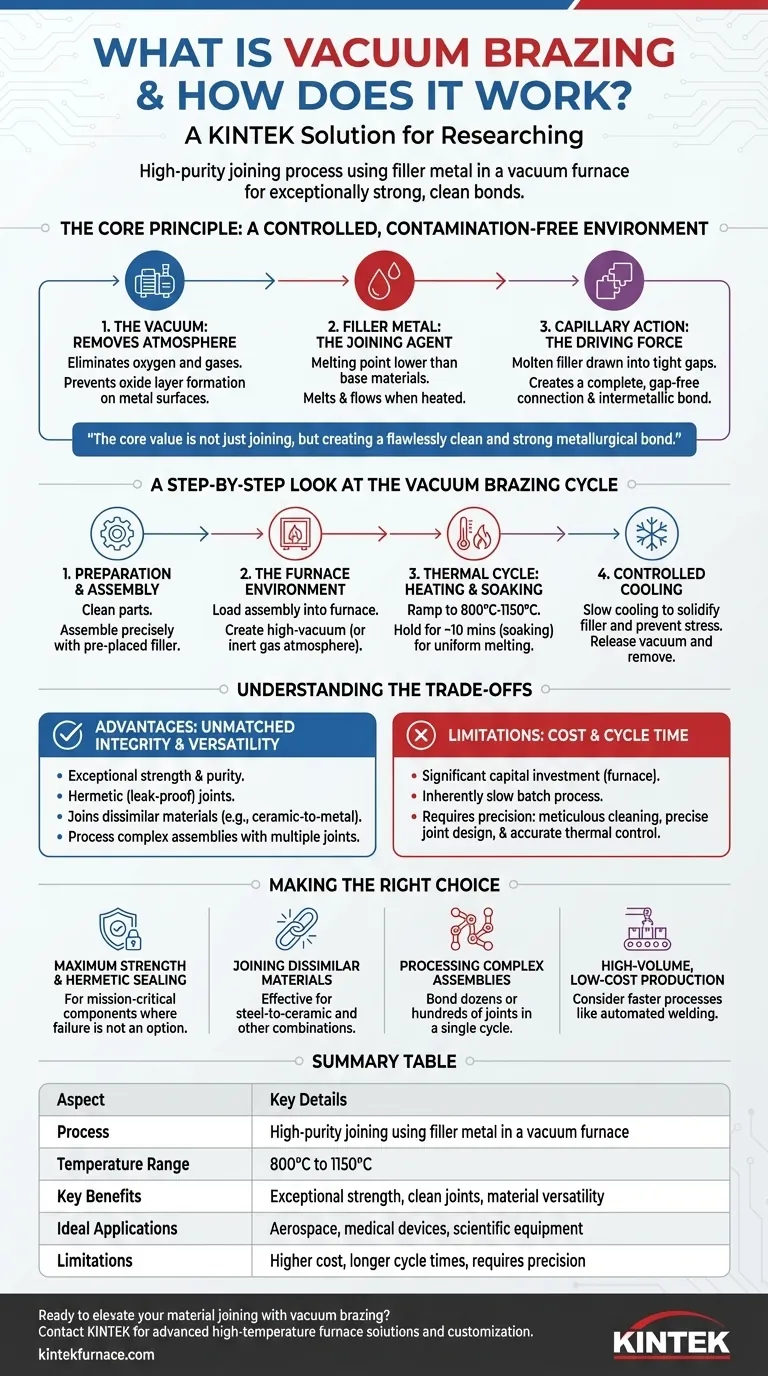

본질적으로 진공 브레이징은 필러 금속을 사용하여 진공로 내에서 둘 이상의 구성 요소 사이에 접합을 형성하는 고순도 재료 접합 공정입니다. 이 공정은 조립품을 가열하여 필러 금속이 녹아 모세관 현상을 통해 부품 사이의 좁은 틈으로 흐르도록 합니다. 이 과정이 진공, 즉 깨끗하고 산소가 없는 환경에서 발생하기 때문에 결과로 생성되는 접합은 탁월하게 강력하고 깨끗하며, 기존 접합 방법을 손상시킬 수 있는 산화물이 없습니다.
진공 브레이징의 핵심 가치는 단순히 부품을 접합하는 것을 넘어 완벽하게 깨끗하고 강력한 금속학적 접합을 생성하는 것입니다. 대기 오염 물질을 제거함으로써 이 공정은 다른 방법으로는 종종 달성할 수 없는 수준의 무결성을 가진 복잡한 조립품과 이종 재료의 접합을 가능하게 합니다.
핵심 원리: 통제되고 오염 없는 환경
진공 브레이징의 성공은 금속학적 접합이 형성될 완벽한 환경을 조성하는 데 달려 있습니다. 기본 재료를 녹이는 용접과 달리 브레이징은 세 번째 재료인 필러를 접합제로 사용합니다.
진공의 역할
진공의 주요 목적은 용광로 챔버에서 산소 및 기타 대기 가스를 제거하는 것입니다. 금속 표면, 특히 가열될 때 빠르게 산화물 층을 형성합니다. 이러한 층은 장벽 역할을 하여 용융된 필러 금속이 기본 재료와 적절하게 젖어 접합되는 것을 방해하여 약하거나 실패한 접합으로 이어집니다.
진공에서 공정을 수행함으로써 산화는 사실상 제거됩니다. 이는 기존 브레이징에 필요한 부식성 화학 플럭스를 제거하며, 플럭스는 나중에 꼼꼼하게 세척해야 합니다.
필러 금속의 작동 방식
브레이징 필러 금속은 접합될 기본 재료보다 낮은 녹는점을 가진 것이 선택됩니다. 이 필러는 종종 페이스트, 호일 또는 와이어 형태로 조립품이 가열되기 전에 접합부에 배치됩니다.
용광로가 지정된 브레이징 온도에 도달하면 필러가 녹아서 액체가 되는 반면 모재는 고체 상태를 유지합니다.
모세관 현상: 추진력
녹은 필러 금속은 모세관 현상이라고 불리는 물리적 현상을 통해 구성 요소 사이의 좁은 틈으로 빨려 들어갑니다. 이 힘은 필러가 전체 접합부를 통해 고르게 흐르도록 보장하여 미세한 공극을 채우고 완전하고 틈 없는 연결을 만듭니다.
냉각되면 필러는 응고하여 자체와 기본 재료 사이에 강력하고 영구적인 금속간 접합을 형성합니다.
진공 브레이징 주기의 단계별 살펴보기
진공 브레이징 공정은 최적의 결과를 얻기 위해 세심한 제어가 필요한 정밀하고 다단계 열 주기입니다. 각 단계는 접합의 최종 품질에 중요합니다.
1단계: 준비 및 조립
부품은 오일, 먼지 또는 기타 오염 물질을 제거하기 위해 철저히 세척되어야 합니다. 그런 다음 필러 재료가 접합부 또는 그 근처에 미리 배치된 상태로 정밀하게 조립됩니다. 부품 사이의 틈은 중요한 설계 매개변수입니다.
2단계: 용광로 환경
조립된 구성 요소는 진공로에 적재됩니다. 용광로 문이 밀봉되고 강력한 펌프가 공기를 제거하여 고진공 환경을 만듭니다. 경우에 따라 챔버는 특정 압력에서 보호 분위기를 생성하기 위해 고순도 아르곤과 같은 불활성 가스로 다시 채워질 수 있습니다.
3단계: 열 주기: 가열 및 침지
용광로 온도는 목표 브레이징 온도인 일반적으로 800°C에서 1150°C까지 조심스럽게 올립니다. 이 온도는 필러 금속의 녹는점보다 높지만 기본 재료의 녹는점보다 안전하게 낮습니다.
조립품은 "침지(soaking)"라고 알려진 단계에서 이 온도에서 짧은 시간(종종 약 10분) 동안 유지됩니다. 이는 전체 부품이 균일한 온도에 도달하도록 보장하고 필러 금속이 녹아 전체 접합부를 통해 완전히 흐를 수 있는 충분한 시간을 제공합니다.
4단계: 제어된 냉각
침지 후 조립품은 고도로 제어된 방식으로 냉각됩니다. 느린 냉각은 필러 금속이 제대로 응고되도록 하고 구성 요소 내부에 열 응력이 축적되어 균열이나 변형을 일으킬 수 있는 것을 방지하는 데 필수적입니다. 부품이 충분히 냉각되면 진공이 해제되고 완성된 조립품을 제거할 수 있습니다.
장단점 이해
강력하지만 진공 브레이징이 모든 응용 분야에 적합한 솔루션은 아닙니다. 그 장점과 한계를 이해하는 것이 효과적으로 사용하는 데 중요합니다.
주요 장점: 탁월한 접합 무결성
깨끗하고 플럭스 없는 환경은 탁월한 강도, 순도 및 신뢰성을 가진 접합부를 생성합니다. 진공 브레이징 접합부는 종종 밀폐형(누출 방지)이므로 항공 우주, 의료 기기 및 과학 장비의 고성능 응용 분야에 이상적입니다.
주요 장점: 우수한 재료 다용성
진공 브레이징은 세라믹-금속 또는 구리-스테인리스 스틸과 같은 이종 재료를 접합하는 데 탁월합니다. 기본 재료가 녹지 않으므로 용접에서 발생하는 금속학적 비호환성 문제가 방지됩니다. 또한 단일 용광로 주기에서 여러 개의 복잡한 접합부를 동시에 만들 수 있습니다.
주요 한계: 비용 및 주기 시간
진공로는 상당한 자본 투자를 나타내며, 공정 자체는 본질적으로 느립니다. 긴 가열, 침지 및 냉각 주기는 이를 배치 공정으로 만들어 자동 용접 또는 토치 브레이징과 비교할 때 대량 저가 소비재에는 덜 적합합니다.
정밀도의 필요성
이 공정은 다른 방법보다 덜 관용적입니다. 성공은 꼼꼼한 세척, 정밀한 접합 설계(간극), 그리고 전체 열 주기에 대한 정확한 제어에 달려 있습니다. 어떤 편차라도 최종 접합의 품질을 손상시킬 수 있습니다.
귀하의 응용 분야에 적합한 선택
올바른 접합 공정을 선택하는 것은 성능, 재료 및 비용에 대한 프로젝트의 특정 요구 사항에 전적으로 달려 있습니다.
- 최대 강도 및 밀봉에 중점을 둔 경우: 진공 브레이징은 실패가 허용되지 않는 중요 구성 요소에 대한 우수한 선택입니다.
- 이종 재료(예: 강철-세라믹) 접합에 중점을 둔 경우: 진공 브레이징은 가장 효과적이고 신뢰할 수 있는 방법 중 하나입니다.
- 여러 접합부가 있는 복잡한 조립품 처리에 중점을 둔 경우: 진공 브레이징은 단일 주기에서 수십 또는 수백 개의 접합부를 접합할 수 있으므로 매우 효율적일 수 있습니다.
- 대량, 저가 생산에 중점을 둔 경우: 자동 용접 또는 전통적인 토치 브레이징과 같은 더 빠르고 경제적인 공정이 더 적합할 가능성이 높습니다.
궁극적으로 진공 브레이징은 엔지니어가 다른 방법으로는 제조할 수 없는 복잡하고 고무결성 구성 요소를 만들 수 있도록 합니다.
요약 표:
| 측면 | 주요 세부 정보 |
|---|---|
| 공정 | 진공로에서 필러 금속을 사용하는 고순도 접합 |
| 온도 범위 | 800°C ~ 1150°C |
| 주요 이점 | 탁월한 강도, 깨끗한 접합부, 재료 다용성 |
| 이상적인 적용 분야 | 항공 우주, 의료 기기, 과학 장비 |
| 제한 사항 | 높은 비용, 긴 주기 시간, 정밀도 필요 |
