전기로 온도가 증가함에 따라 탄화규소(SiC) 발열체의 권장 표면 부하는 크게 감소해야 합니다. 긴 작동 수명을 보장하려면 이러한 제한을 준수해야 합니다. 예를 들어, 1100°C에서는 부하가 17W/cm² 미만이어야 하지만, 1450°C에서는 조기 고장을 방지하기 위해 4W/cm² 미만으로 줄여야 합니다.
온도와 표면 부하의 관계는 임의의 규칙이 아닙니다. 이는 SiC 발열체의 수명을 좌우하는 근본적인 원리입니다. 이 한계를 초과하면 재료의 산화 및 열화가 크게 가속화되어 조기 고장 및 운영 비용 증가로 이어집니다.
발열체 수명에 표면 부하가 중요한 이유
이러한 수치 뒤에 숨겨진 "이유"를 이해하면 더 나은 운영 결정을 내릴 수 있습니다. 제곱센티미터당 와트(W/cm²)로 측정되는 표면 부하는 발열체 표면의 전력 밀도를 나타내는 척도입니다.
핵심 수치: 부하 대 온도
다음은 다양한 작동 온도에서 최대 권장 표면 부하에 대한 명확한 분석입니다. 이 값을 준수하는 것이 발열체 수명을 극대화하는 첫 번째 단계입니다.
- 1100°C에서: < 17 W/cm²
- 1200°C에서: < 13 W/cm²
- 1300°C에서: < 9 W/cm²
- 1350°C에서: < 7 W/cm²
- 1400°C에서: < 5 W/cm²
- 1450°C에서: < 4 W/cm²
노화 과정: 산화 및 저항 크리프
모든 SiC 발열체는 느린 산화 과정을 통해 노화됩니다. 이 산화는 발열체 표면에 얇은 실리카(SiO₂) 층을 형성하여 시간이 지남에 따라 전기 저항이 점진적으로 증가하게 합니다.
더 높은 표면 부하와 더 높은 온도는 모두 이 산화 과정을 극적으로 가속화하여 발열체의 저항이 훨씬 더 빠르게 상승하고 유효 수명이 단축됩니다.
열 방출 및 발열체 과열
발열체의 역할은 전기로 챔버보다 뜨거워서 열을 챔버로 전달하는 것입니다. 매우 높은 전기로 온도에서는 발열체와 챔버 사이의 온도 차이가 더 작습니다.
이로 인해 발열체가 열을 방출하기가 더 어려워집니다. 이러한 환경에서 높은 전력 부하(높은 W/cm²)를 가하면 발열체 표면 온도가 전기로 설정점보다 훨씬 더 뜨거워져 급격한 열화로 이어질 수 있습니다.
절충점 이해
전기로 작동은 성능과 비용 사이의 균형입니다. 발열체를 한계까지 밀어붙이는 것은 직접적인 결과를 초래합니다.
단기 전력 대 장기 신뢰성
더 높은 표면 부하로 작동하면 전기로 가열 시간을 단축할 수 있습니다. 그러나 이는 직접적인 절충점입니다.
최대 권장 부하에 가깝게 작동하면 발열체 수명이 단축되어 더 자주 비싼 교체가 필요합니다. 한계보다 훨씬 낮게 작동하면 안정성과 수명이 향상됩니다.
일치하지 않는 발열체의 위험
발열체가 노화됨에 따라 저항이 증가합니다. 세트에서 단일 고장난 발열체를 새 발열체로 교체하면 새 발열체는 훨씬 낮은 저항을 갖게 됩니다.
오래된 고저항 발열체와 직렬로 연결되면 새 발열체는 불균형적으로 많은 양의 전력을 끌어당겨 훨씬 더 뜨겁게 작동하고 매우 빠르게 고장납니다. 이는 연쇄적인 고장의 순환을 만듭니다.
제어된 시동의 중요성
차가운 SiC 발열체는 뜨거운 발열체보다 저항이 낮습니다. 시동 시 전체 전압을 가하면 엄청난 돌입 전류가 발생합니다.
이러한 전류 서지는 열충격을 일으켜 발열체가 작동 온도에 도달하기도 전에 물리적으로 균열을 일으키거나 손상시킬 수 있습니다. 느리고 제어된 전압 램프업이 필수적입니다.
이를 프로젝트에 적용하는 방법
이론에서 실천으로 옮기려면 부지런한 제어와 계획이 필요합니다.
전압 조절 변압기 사용
발열체가 노화되고 저항이 증가함에 따라 동일한 전력 출력(P = V²/R)을 유지하려면 전압을 높여야 합니다.
일반적으로 SCR 또는 전압 조절 변압기를 사용하는 전원 공급 시스템은 발열체의 예상 수명 동안 이러한 저항 크리프를 보상할 수 있는 충분한 "전압 예비"를 가지고 있어야 합니다.
적절한 환기 보장
전기로 분위기는 발열체 수명에 영향을 미칩니다. 습기와 특정 공정 가스는 발열체를 공격하고 산화를 가속화할 수 있습니다.
특히 초기 가열 시 습기를 제거하기 위해 전기로를 적절히 환기시키는 것은 발열체를 보호하는 간단하지만 중요한 단계입니다.
목표에 맞는 올바른 선택
운영 전략은 공정 요구 사항 및 예산과 일치해야 합니다.
- 주요 초점이 최대 발열체 수명 및 안정성인 경우: 목표 온도에 대한 권장 최대 표면 부하보다 최소 15-20% 낮게 작동하십시오.
- 주요 초점이 중요하지 않은 공정의 빠른 가열인 경우: 최대 한계에 가깝게 작동할 수 있지만, 더 빈번한 발열체 교체에 대한 예산을 책정해야 합니다.
- 기존 전기로의 발열체를 교체하는 경우: 연쇄적인 고장을 방지하기 위해 항상 전체 세트로 또는 최소한 저항이 일치하는 그룹으로 발열체를 교체하십시오.
표면 부하를 효과적으로 관리함으로써, 실패 지점에서 고온 작업의 장기적인 성능과 비용을 제어하는 도구로 전환할 수 있습니다.
요약 표:
| 전기로 온도 (°C) | 최대 권장 표면 부하 (W/cm²) |
|---|---|
| 1100 | < 17 |
| 1200 | < 13 |
| 1300 | < 9 |
| 1350 | < 7 |
| 1400 | < 5 |
| 1450 | < 4 |
KINTEK의 첨단 전기로 솔루션으로 고온 공정을 최적화하세요! 뛰어난 R&D 및 자체 제조 역량을 활용하여, 우리는 다양한 연구실에 머플, 튜브, 로터리, 진공 및 분위기 전기로, CVD/PECVD 시스템과 같은 신뢰할 수 있는 가열 시스템을 제공합니다. 우리의 강력한 심층 맞춤화 능력은 귀하의 고유한 실험 요구에 맞는 정밀한 솔루션을 보장하여 효율성을 높이고 장비 수명을 연장합니다. 오늘 저희에게 연락하여 귀하의 목표를 달성하는 데 어떻게 도움을 드릴 수 있는지 논의하십시오!

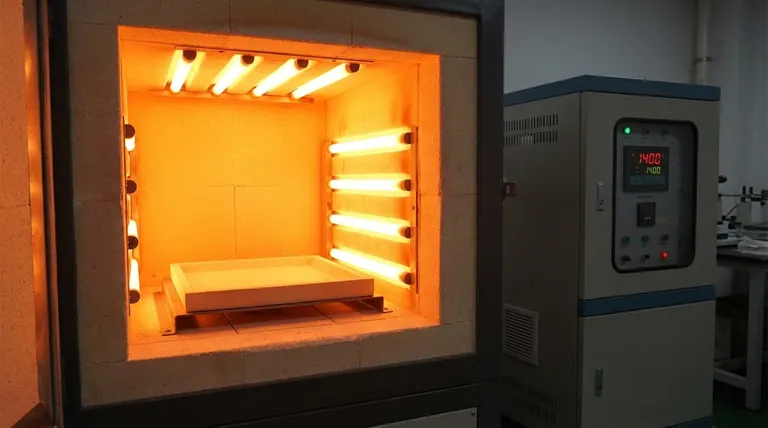

시각적 가이드
관련 제품
- 바닥 리프팅 기능이 있는 실험실 머플 오븐 용광로
- 석영 또는 알루미나 튜브가 있는 1700℃ 고온 실험실 튜브 용광로
- 실험실용 1800℃ 고온 머플 오븐 용광로
- 실험실용 1700℃ 고온 머플 오븐 용광로
- 분할 다중 가열 구역 로터리 튜브 용광로 회전 튜브 용광로
