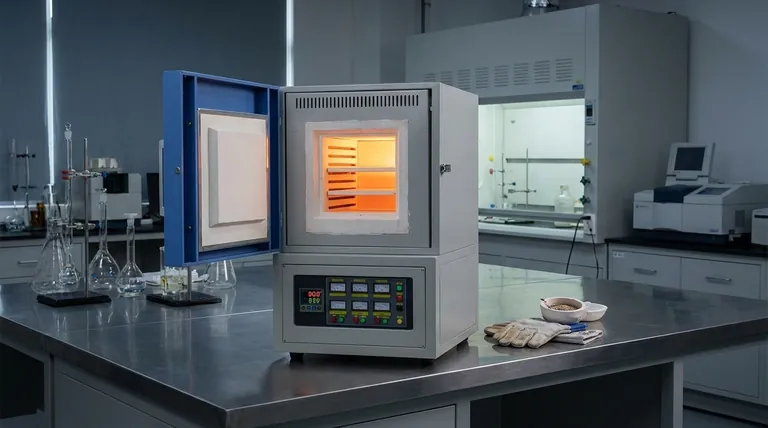

머플로(Muffle Furnace)란 무엇이며 일반적인 특성은 무엇인가요? 실험실을 위한 정밀 가열 장치를 알아보세요

본질적으로 머플로는 매우 깨끗하고 제어된 가열 환경을 제공하는 고온 오븐입니다. 물질이 화염이나 연소 부산물에 노출될 수 있는 단순한 용광로와 달리, 머플로는 단열된 외부 챔버(즉, "머플")를 사용하여 가열 요소로부터 재료를 격리합니다. 이러한 설계는 재료 오염이 결과에 영향을 미칠 수 있는 재(ashing), 금속 열처리 또는 화학 분석과 같은 실험실 및 산업 공정에 필수적입니다.

핵심은 머플로의 가치는 분리에 있다는 것입니다. 가열원을 단열된 내부 챔버 외부에 배치함으로써 내부의 재료가 균일하게 가열되고 요소 자체로 인해 오염되지 않도록 보장합니다.

머플로가 제어된 환경을 구현하는 방법

머플로의 정의적인 특징은 열 정밀도와 순도를 위해 설계된 구조입니다. 여러 구성 요소가 함께 작동하여 이를 달성합니다.

단열된 내부 챔버("머플")

로의 심장은 시료와 열원 사이에 장벽을 형성하는 내부 챔버입니다. 이 챔버는 일반적으로 극한의 온도를 견디고 시료와 반응하거나 열화되지 않는 고등급의 화학적으로 불활성인 세라믹 또는 석영 재료로 구성됩니다.

외부 가열 요소

가열 요소는 머플 챔버 외부 주위에 전략적으로 배치됩니다. 이러한 배열은 요소와 로 내부 내용물 사이에 직접적인 접촉이나 오염이 발생하지 않도록 합니다. 가열 요소에 사용되는 일반적인 재료에는 칸탈 와이어, 니켈-크롬 또는 매우 높은 온도의 경우 실리콘 카바이드 로드가 포함됩니다.

정밀 온도 제어 루프

머플로는 폐쇄 루프 제어 시스템에서 작동합니다. 일반적으로 열전대(J형 또는 K형과 같은)인 센서가 챔버 내부 온도를 지속적으로 측정합니다. 이 판독값은 디지털 온도 컨트롤러로 전송되어 설정점과 비교하고 가열 요소에 공급되는 전력을 조정하여 안정적인 온도를 유지합니다.

내부 분위기 관리

많은 머플로에는 공기 흡입구 및 배기구가 포함되어 있습니다. 이를 통해 작업자는 특정 가스(질소 또는 아르곤과 같은)를 주입하여 불활성 분위기를 만들거나 공정 중에 발생하는 흄을 안전하게 배출할 수 있습니다.

주요 기술적 특성

설계는 다양하지만 대부분의 실험실 등급 머플로는 성능을 정의하는 공통된 기술 사양 세트를 공유합니다.

작동 온도 범위

표준 벤치탑 모델은 일반적으로 최고 온도 900°C, 1200°C 또는 1400°C에서 작동합니다. 보다 전문화된 산업용 모델은 사용된 가열 요소와 단열재에 따라 1800°C 이상에 도달할 수 있습니다.

구조 및 재료

로의 구조는 내구성과 성능에 직접적인 영향을 미칩니다. 일반적인 장치는 고등급 세라믹으로 만든 내부 챔버, 분체 도장된 아연 도금 강판(G.I.)으로 만든 본체, 그리고 문에 HFK 내화벽돌을 자주 사용하는 두꺼운 단열재를 특징으로 합니다.

제어 및 정확도

현대식 로는 LED 디스플레이가 있는 디지털 컨트롤러를 사용합니다. 표준 정확도 등급은 ±5°C이며, 분해능(가장 작은 온도 증분)은 1°C입니다. 이러한 수준의 정밀도는 대부분의 실험실 응용 분야에 적합합니다.

일반적인 크기 및 전력

벤치탑 모델은 4x4x9인치 또는 6x6x12인치와 같은 다양한 챔버 크기로 제공됩니다. 일반적으로 표준 단상 전원(예: 230V, 50Hz)으로 작동하도록 설계되었으며 약 2.5KW를 소비할 수 있습니다.

상충 관계 및 제한 사항 이해

머플로는 강력한 도구이지만 올바르게 사용되도록 하려면 실제적인 한계를 이해하는 것이 중요합니다.

가열 및 냉각 시간

고온에 도달하고 유지하는 데 필요한 두꺼운 세라믹 단열재는 열을 매우 효과적으로 보유합니다. 결과적으로 머플로는 긴 가열 및 냉각 주기를 가집니다. 빠른 온도 변화용으로 설계되지 않았습니다.

온도 정확도 대 균일성

정확도(±5°C)는 열전대가 있는 온도가 설정점과 얼마나 가까운지를 나타냅니다. 균일성은 챔버 전체의 온도 일관성을 나타내며 이는 다를 수 있습니다. 고도로 민감한 공정의 경우 챔버 내 온도 구배를 이해하는 것이 중요합니다.

분위기 제어는 절대적이지 않음

가스 포트를 통해 분위기 조절이 가능하지만, 표준 머플로는 기밀로 밀봉된 진공 챔버가 아닙니다. 산화를 줄일 수는 있지만 진정한 산소 부재 환경이 필요한 응용 분야에는 적합하지 않으며, 이 경우 특수 진공로가 필요합니다.

응용 분야에 맞는 올바른 선택

올바른 로를 선택하는 것은 전적으로 특정 공정 요구 사항에 따라 달라집니다.

일반적인 재(ashing), 건조 또는 기본 열처리가 주요 초점인 경우: 칸탈 가열 요소가 있는 표준 900°C 또는 1200°C 모델은 안정적이고 비용 효율적인 선택입니다.
재료 과학 또는 세라믹 연구가 주요 초점인 경우: 실리콘 카바이드 가열 요소가 장착된 1400°C 이상 등급의 모델이 필요합니다.
시료의 산화 방지가 주요 초점인 경우: 불활성 가스 퍼징을 위한 잘 설계된 가스 입/출구 포트가 있는 모델을 선택하십시오.

이러한 핵심 원리를 이해하면 기술적 요구 사항과 정확하게 일치하는 도구를 선택할 수 있습니다.

요약 표:

특성	세부 정보
핵심 기능	가열 요소로부터 격리되어 깨끗하고 제어된 고온 가열을 제공
온도 범위	표준 모델은 최대 1400°C, 특수 장치는 더 높음
주요 구성 요소	단열된 내부 챔버(머플), 외부 가열 요소, 디지털 온도 컨트롤러
일반적인 응용 분야	재(Ashing), 금속 열처리, 화학 분석, 재료 연구
정확도	일반적으로 ±5°C, 1°C 분해능
분위기 제어	가스 주입을 위한 공기 흡입/배기 포트 포함, 완전 밀봉은 아님
