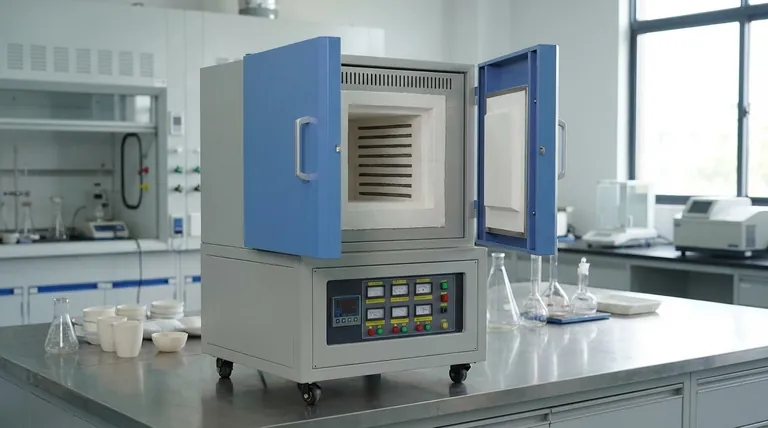

본질적으로 머플로(muffle furnace)는 간단하지만 중요한 설계 특징을 가진 고온 오븐입니다. 가열되는 재료를 실제 발열체로부터 격리시키는 내부 챔버, 즉 "머플(muffle)"을 사용합니다. 이러한 분리는 연소 부산물이나 발열체 자체로부터의 오염을 방지하여 화학적으로 순수한 가열 환경과 정밀한 온도 제어를 보장합니다.
머플로의 핵심 원리는 단순히 고온을 달성하는 것이 아니라 탁월한 청결성을 유지하면서 고온을 달성하는 것입니다. 이 설계는 열원과 샘플을 물리적으로 분리하여 재료의 순수성이 가장 중요한 공정에 필수적입니다.
핵심 원리: 간접 및 격리 가열
머플로의 독특한 가치는 열 전달 방식에서 비롯됩니다. 발열체가 노출될 수 있는 일반적인 오븐과 달리, 머플 설계는 통제되고 격리된 환경을 만듭니다.
"머플"의 역할
"머플"은 중심 구성 요소입니다. 세라믹 또는 알루미나와 같은 고열 저항성 재료로 만들어진 상자형 챔버로 샘플을 담습니다.
발열체는 이 머플의 외부에 위치합니다. 이들은 챔버를 가열하고, 챔버는 그 다음에 내부에 있는 재료로 열 에너지를 균일하고 깨끗하게 방사합니다.
오염 방지
이러한 간접 가열 방식은 용광로의 주요 장점입니다. 발열체에서 나오는 입자나 연료원에서 나오는 가스가 샘플과 접촉하는 것을 방지하는 장벽을 만듭니다.
이는 재료의 회화, 중량 분석 또는 재료 연구와 같이 미량의 오염조차 실험을 망칠 수 있는 응용 분야에서 매우 중요합니다.
온도 균일성 보장
전체 머플 챔버를 가열하고, 챔버가 내부로 열을 방사함으로써, 용광로는 매우 균일한 온도 영역을 생성합니다. 이는 전체 샘플이 고르게 가열되도록 하여 결과에 영향을 미칠 수 있는 뜨겁거나 차가운 지점을 줄이는 데 도움이 됩니다.
설계 분석: 주요 구성 요소
머플로는 각각 뚜렷한 목적을 가진 특수 부품들의 조합으로, 제어되고 깨끗한 열을 제공하기 위해 함께 작동합니다.
내부 챔버 (머플)
이것은 용광로의 핵심 작업 부분입니다. 일반적으로 알루미나, 세라믹 섬유 또는 석영과 같은 고순도 내화 재료로 만들어집니다. 재료 선택은 필요한 최대 온도와 샘플과의 화학적 호환성에 따라 달라집니다.
발열체
이 구성 요소들은 열을 발생시킵니다. Kanthal(철-크롬-알루미늄 합금), 니크롬, 탄화규소(SiC) 또는 몰리브덴 이규화물(MoSi2)과 같은 고저항 재료로 만들어집니다. 이들은 머플의 외부에 감겨 있으며, 샘플에 직접 닿지 않습니다.
단열층
고온을 효율적으로 달성하고 외부를 만져도 안전하게 유지하기 위해 머플로는 두꺼운 단열재로 처리됩니다. 세라믹 섬유 또는 광물성 양모로 만들어진 이 층은 내부 챔버와 외부 케이스 사이에 끼워져 있습니다.
온도 제어 시스템
최신 용광로는 머플 근처에 배치된 온도 센서(열전대 등)에 연결된 디지털 컨트롤러를 사용합니다. 이 시스템은 발열체로 전송되는 전력을 정밀하게 조절하여 원하는 온도 프로파일을 유지합니다.
외부 케이스 및 프레임
이것은 종종 스테인리스 스틸로 만들어진 단단한 금속 외피로, 구조적 무결성을 제공합니다. 일부 설계에서는 내부 챔버가 롤러 위에 놓여 가열 및 냉각 주기 동안 자유롭게 팽창 및 수축할 수 있도록 하여 용광로 프레임에 가해지는 스트레스를 방지합니다.
안전 및 유틸리티 기능
대부분의 장치에는 문이 열렸을 때 전원을 차단하는 도어 인터록, 과열 보호 장치, 그리고 가열 중 샘플에서 발생하는 가스를 안전하게 배출하는 배기구가 포함됩니다. 일부는 석영 관찰 창을 가질 수도 있습니다.
절충점 이해
강력하더라도 머플로 설계에는 이해해야 할 본질적인 한계가 있습니다.
느린 가열 속도
열이 샘플로 방사되기 전에 머플 챔버를 먼저 포화시켜야 하므로, 가열 과정은 직접 가열 용광로보다 본질적으로 느립니다. 이는 주기 시간을 증가시킬 수 있습니다.
머플 재료의 한계
머플 자체는 장기적으로 소모성 부품입니다. 열 충격(온도 변화가 너무 급격할 경우 균열 발생)이나 특정 공격적인 샘플과의 화학 반응에 취약할 수 있습니다.
높은 초기 비용
복잡하고 다층적인 구조와 고순도 재료로 인해 머플로는 일반적으로 더 간단한 실험실 오븐이나 직접 가열 용광로보다 비쌉니다.
머플로가 귀하의 응용 분야에 적합할까요?
올바른 용광로를 선택하는 것은 전적으로 귀하의 공정 요구 사항에 달려 있습니다. 결정은 순수성 요구 사항과 속도 및 비용 요구 사항 사이의 균형을 맞춥니다.
- 재료의 순수성과 오염 방지가 최우선이라면: 머플로는 회화, 미량 금속 분석 또는 고순도 유리 제조와 같은 응용 분야에 있어 결정적이고 올바른 선택입니다.
- 강건한 재료에 대한 최대 가열 속도가 최우선이라면: 발열체로부터의 사소한 오염이 문제가 되지 않는 한, 직접 가열 용광로가 더 효율적인 옵션일 수 있습니다.
- 특정 가스 분위기에서 처리하는 것이 최우선이라면: 정밀한 분위기 제어를 가능하게 하는 밀폐된 챔버와 가스 포트를 갖도록 특별히 설계된 머플로를 선택하십시오.
궁극적으로 머플로의 선택은 순수한 작동 속도보다는 정밀성과 순수성을 위한 결정입니다.
요약 표:
| 구성 요소 | 기능 | 일반적인 재료 |
|---|---|---|
| 내부 챔버 (머플) | 순수성을 위해 샘플을 발열체로부터 격리 | 알루미나, 세라믹 섬유, 석영 |
| 발열체 | 외부에서 열 생성 | Kanthal, 니크롬, 탄화규소, 몰리브덴 이규화물 |
| 단열층 | 열을 보존하고 안전을 보장 | 세라믹 섬유, 광물성 양모 |
| 온도 제어 시스템 | 정밀한 온도 조절 및 유지 | 열전대와 연결된 디지털 컨트롤러 |
| 외부 케이스 및 프레임 | 구조적 지지대 제공 | 스테인리스 스틸 |
KINTEK의 정밀 가열 솔루션으로 실험실을 업그레이드하세요! 탁월한 R&D 및 사내 제조 역량을 활용하여 다양한 실험실에 첨단 고온 용광로 솔루션을 제공합니다. 머플, 튜브, 로터리 용광로, 진공 및 대기 용광로, CVD/PECVD 시스템을 포함한 당사의 제품 라인은 귀하의 고유한 실험 요구 사항을 정확하게 충족하는 강력한 맞춤화 기능으로 보완됩니다. 지금 문의하십시오 당사의 머플로가 귀하의 재료 순수성과 효율성을 어떻게 향상시킬 수 있는지 논의해 봅시다!

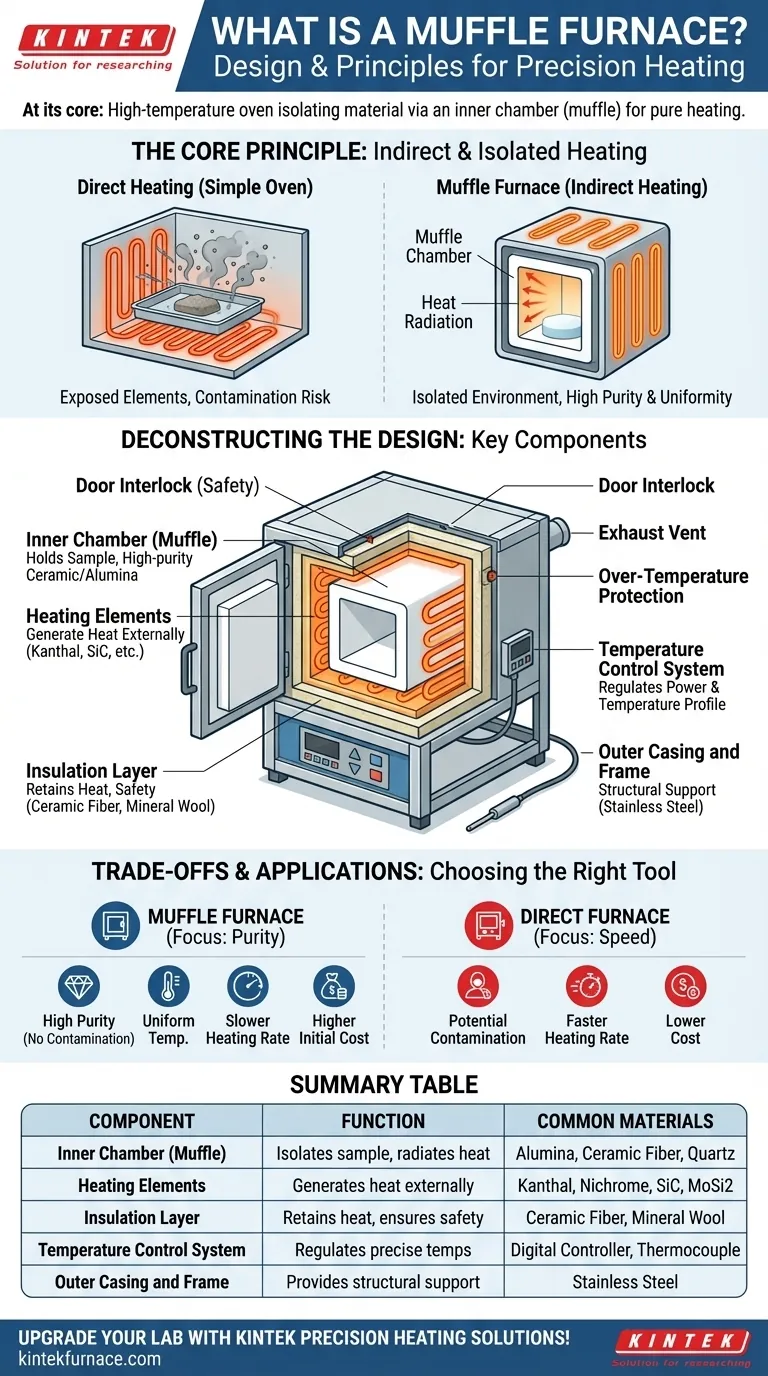

시각적 가이드
