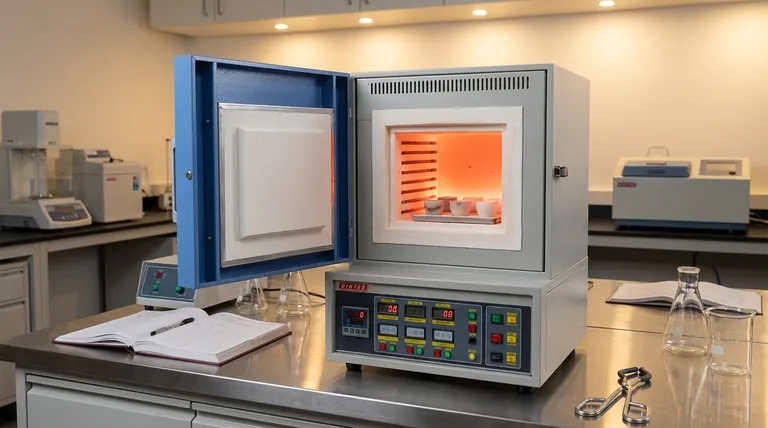

머플로(Muffle Furnace)란 무엇이며 어떻게 작동합니까? 실험실을 위한 정밀하고 깨끗한 가열 마스터하기

본질적으로 머플로는 고온 오븐으로, 가열되는 재료를 직접적인 열원 및 모든 오염 물질로부터 격리합니다. 주요 기능은 과학적 및 산업적 공정에서 재료 순도가 매우 중요할 때 필수적인 극도로 균일하고 정밀하게 제어되며 깨끗한 가열 환경을 제공하는 것입니다.

머플로를 차별화하는 핵심 원리는 간접 가열입니다. 샘플을 격리된 챔버("머플")에 넣고 외부에서 전기 발열체로 가열함으로써 재료가 연소 부산물이나 가열 요소 자체에 노출되지 않도록 보장합니다.

머플로가 정밀하고 깨끗한 열을 달성하는 방법

머플로는 단순히 물체를 뜨겁게 만드는 것이 아니라 제어 및 순도를 가지고 열을 달성하는 것입니다. 이는 세 가지 주요 작동 원리의 조합을 통해 달성됩니다.

간접 가열의 원리

가장 큰 특징은 머플 챔버입니다. 이것은 일반적으로 세라믹으로 만들어진 밀봉된 고온 상자로 샘플을 담습니다.

가열 요소는 이 챔버 외부에 위치합니다. 이러한 물리적 분리는 연료, 연소 가스 또는 가열 요소에서 떨어져 나오는 입자로부터 샘플의 오염을 방지하는 역할을 합니다.

전기 저항의 역할

현대적인 머플로는 특수 가열 요소에 높은 전류를 흘려 열을 발생시킵니다.

이러한 요소는 칸탈(Kanthal) 또는 니켈-크롬 합금과 같은 고저항 재료로 만들어집니다. 전기가 이 저항을 통과하기 어려워지면서 전기 에너지는 줄 가열 원리에 따라 직접 열로 변환됩니다.

이 열은 퍼니스 벽을 통해 복사되어 머플 챔버 내부로 전달되어 샘플을 모든 방향에서 균일하게 가열합니다.

온도 제어를 위한 피드백 루프

목표 온도를 유지하는 능력이 없다면 특정 온도에 도달하는 것은 의미가 없습니다. 이는 폐쇄 루프 제어 시스템에 의해 관리됩니다.

열전대(thermocouple)라고 불리는 센서가 챔버 내부에 배치되어 실제 온도를 지속적으로 측정합니다.

이 온도 판독값은 디지털 온도 컨트롤러로 전송되어 원하는 설정값과 비교됩니다. 그런 다음 컨트롤러는 가열 요소의 전원을 켜거나 꺼서 목표 온도를 놀라울 정도로 정확하게 유지합니다.

현대식 머플로의 구조

디자인은 다양하지만, 기능을 가능하게 하는 핵심 구성 요소는 거의 모든 실험실 및 산업 모델에서 일관됩니다.

머플 챔버

이것은 퍼니스의 작업 공간입니다. 극한의 열 응력을 견뎌야 하며 처리 중인 샘플과 반응하지 않도록 화학적으로 불활성이어야 합니다.

가열 요소

이것들이 퍼니스의 동력원입니다. 일반적으로 머플 챔버를 둘러싼 절연 벽 내부에 매립된 코일 모양의 와이어 또는 막대로 열 전달을 극대화합니다.

단열 및 외피

1200°C(2192°F)를 초과할 수 있는 온도에 도달하고 유지하려면 머플로에는 광범위한 단열재가 필요합니다. 내화성 세라믹 섬유 및 벽돌 층은 열이 빠져나가는 것을 방지하여 에너지 효율성을 보장하고 외부 강철 외피를 시원하고 안전하게 유지합니다.

제어 시스템

이것이 퍼니스의 두뇌입니다. 여기에는 온도 및 시간을 설정하기 위한 사용자 인터페이스, 가열 프로그램을 실행하는 내부 컨트롤러, 실시간 피드백을 제공하는 열전대가 포함됩니다.

상충 관계 이해하기

어떤 기술도 모든 응용 분야에 완벽하지는 않습니다. 머플로의 장점과 한계를 이해하는 것이 그것을 효과적으로 사용하는 열쇠입니다.

장점: 순도 및 정밀도

샘플과 열원의 절대적인 분리는 머플로의 가장 큰 강점입니다. 이는 식품 샘플 재(ashing), 민감한 합금의 열처리 또는 결정 성장이 결과가 무효화될 수 있는 오염이 없는 곳에서 필수적입니다.

제한 사항: 가열 속도 및 에너지 소비

열이 챔버 벽을 통해 복사되어야 하므로, 머플로는 직접 연소식 퍼니스에 비해 목표 온도에 도달하는 데 시간이 더 오래 걸릴 수 있습니다. 이러한 고온을 유지하려면 상당하고 지속적인 전기 에너지 공급이 필요합니다.

오해: 모든 고온 퍼니스가 머플은 아닙니다.

"퍼니스"라는 용어는 광범위합니다. 일부 산업용 퍼니스는 가열 챔버 내에서 연료를 직접 연소하여 작동합니다. 제련이나 단조에는 효과적이지만, 재료가 연소 가스에 직접 노출되고 진정한 머플이 제공하는 깨끗한 환경이 부족하므로 머플로가 아닙니다.

목표에 맞는 올바른 선택

올바른 가열 장비 선택은 전적으로 공정 요구 사항에 달려 있습니다.

재료 순도 및 분석 정확도가 주요 초점이라면: 깨끗하고 간접적인 가열 환경 덕분에 머플로가 이상적인 선택입니다.
민감한 부품의 정밀한 열처리가 주요 초점이라면: 머플로의 균일한 가열 및 엄격한 온도 제어는 원하는 재료 특성을 얻는 데 중요합니다.
오염이 문제가 되지 않는 신속한 대량 가열이 주요 초점이라면: 직접 연소식 또는 유도식 퍼니스가 더 시간 및 에너지 효율적인 솔루션일 수 있습니다.

궁극적으로 머플로는 제어와 절대적인 청결이 요구되는 모든 고온 공정을 위한 확실한 도구입니다.

요약표:

구성 요소	기능
머플 챔버	순도를 위해 샘플을 열원에서 격리
가열 요소	전기 저항을 통해 열 생성
단열재	열을 보존하고 에너지 효율 보장
제어 시스템	피드백을 통해 정밀한 온도 유지
