본질적으로, 히터는 전기 에너지를 열로 변환하도록 설계된 특수 부품입니다. 이는 줄 발열(Joule heating)이라는 물리적 원리를 통해 달성되는데, 이 원리에서 요소의 재료는 의도적으로 전류의 흐름에 저항하여 원자 수준의 마찰을 일으키고, 이 마찰이 열 에너지로 나타납니다.
핵심 통찰력은 히터가 단순히 뜨거워지는 전선이 아니라는 것입니다. 이는 효율적으로 열을 발생시키기 위해 높은 전기 저항을 가진 재료를 사용하고, 안전하고 내구성 있게 열을 전달하기 위해 절연체와 보호 외피를 사용하는 정밀하게 설계된 시스템입니다.
핵심 원리: 저항이 열을 생성하는 방법
히터를 진정으로 이해하려면 먼저 기초 물리학을 이해해야 합니다. 전체 과정은 일반적인 전기 회로에서는 바람직하지 않은 특성인 저항을 활용하는 데 달려 있습니다.
줄 발열의 과학
전류가 도체를 통해 흐를 때, 전자는 재료의 원자 구조를 통해 이동하도록 강제됩니다. 히터에서는 이 이동을 어렵게 만드는 재료가 선택됩니다. 흐르는 전자는 저항 재료의 원자와 충돌하며, 이러한 반복적인 충돌은 운동 에너지를 전달하여 원자가 더 강렬하게 진동하게 만듭니다. 이러한 증가된 원자 진동이 우리가 열로 인식하는 것입니다.
저항의 역할
발생하는 열의 양은 종종 P = I²R로 표현되는 줄의 제1법칙에 의해 직접적으로 정의됩니다. 이 공식에서 P는 전력(열), I는 전류, R은 저항입니다. 전류도 한 요소이지만, 공식은 열이 저항에 선형적으로 비례하여 증가하지만 전류의 제곱에 따라 증가함을 보여줍니다. 설계자에게 있어 저항은 조작해야 할 가장 중요한 변수입니다. 고유 저항이 높은 재료를 선택함으로써, 관리 가능한 양의 전류로 상당한 열을 발생시킬 수 있습니다.
비유: 붐비는 복도
전선 속의 전기 흐름을 복도를 걷는 사람에 비유해 봅시다.
- 구리선은 빈 복도와 같습니다. 저항이 매우 낮아 사람이 거의 노력이나 마찰 없이 쉽게 걸어갈 수 있습니다.
- 히터는 사람들로 붐비는 복도와 같습니다. 저항이 높아 사람이 밀고 비집고 나아가야 합니다. 이 모든 마찰과 상호 작용이 많은 "열"을 발생시키고 사람의 속도를 늦춥니다.
히터의 구성 요소 분해
작동하는 히터는 단순히 저항선 그 이상입니다. 이는 각 부분이 뚜렷하고 필수적인 목적을 수행하는 완전한 조립체입니다.
저항 코어: 열의 엔진
이것이 요소의 심장입니다. 일반적으로 일반적인 전선이 아니라 특수 금속 합금, 가장 유명하게는 니크롬(Nichrome)입니다. 이러한 합금은 효과적으로 열을 발생시키는 높은 전기 저항과 생성된 온도를 견딜 수 있는 매우 높은 녹는점이라는 주요 특성 때문에 선택됩니다.
절연층: 에너지의 방향 지정 및 봉쇄
저항 코어를 둘러싸고 있는 것은 일반적으로 압축된 산화마그네슘(MgO) 분말과 같은 전기 절연층입니다. 이 재료는 흥미로운 역설을 가지고 있습니다. 전기적으로는 우수한 절연체로 전류가 외부 케이스로 단락되는 것을 방지하지만, 열적으로는 우수한 전도체로서 코어에서 외부로 열을 효율적으로 전달합니다.
보호 외피: 내구성과 안전 보장
가장 바깥쪽 층은 스테인리스강 또는 기타 내식성 합금으로 만들어진 금속 외피입니다. 이 외피는 내부 구성 요소를 습기, 산화 및 물리적 손상으로부터 보호합니다. 또한 공기, 물 또는 고체 표면 등 주변 환경으로 열을 전달하고 장착하기 위한 안전한 표면을 제공합니다.
상충 관계 및 주요 고려 사항 이해
올바른 히터를 선택하는 것은 상충되는 요인들의 균형을 맞추는 과정입니다. 단 하나의 "최고의" 요소는 없으며, 특정 작업에 가장 적합한 요소만 있을 뿐입니다.
재료 대 작동 온도
저항 코어의 재료는 최대 작동 온도를 결정합니다. 니크롬 합금 요소는 오븐이나 산업용 용광로와 같은 고온 응용 분야에 이상적입니다. 이와 대조적으로, PTC(정 온도 계수) 폴리머 요소는 특정 온도에서 저항이 자동으로 증가하여 자체 열 출력을 제한하므로 더 낮은 온도와 자체 조절이 필요한 응용 분야에 더 적합합니다.
와트 대 응용 분야
와트(W)는 시간당 열 출력을 측정합니다. 요소의 와트 수를 응용 분야의 요구 사항에 맞추는 것이 중요합니다. 전력이 부족한 요소는 목표 온도에 도달하지 못할 것이고, 과도한 전력의 요소는 에너지를 낭비하고, 온도를 초과하며, 가열되는 재료나 요소 자체에 손상을 줄 수 있습니다.
설계 및 폼 팩터
요소의 물리적 모양은 효율적인 열 전달에 매우 중요합니다.
- 핀형 요소는 표면적을 늘려 대류 오븐이나 덕트 히터에서 공기를 더 효과적으로 가열합니다.
- 카트리지 히터는 원통형이며 금속 블록을 가열하기 위해 드릴링된 구멍에 삽입되도록 설계되었습니다.
- 침지 히터는 밀봉된 내식성 외피를 사용하여 액체를 직접 가열합니다.
응용 분야에 맞는 올바른 선택하기
이 지식을 적용하려면 요소의 특성과 주요 목표를 일치시키십시오.
- 고온 공기 또는 표면 가열이 주요 목표인 경우: 니크롬 합금 코어를 사용하고 표면적을 최대화하는 코일 또는 핀 스트립과 같은 설계가 필요합니다.
- 액체 가열이 주요 목표인 경우: 특정 액체에 대한 부식을 방지하는 외피 재료(예: 스테인리스강 또는 인코넬)를 가진 침지형 요소를 선택해야 합니다.
- 저온 자가 조절 가열이 주요 목표인 경우: PTC 히터는 복잡한 외부 제어 없이 고유한 안전성을 제공하므로 더 우수한 선택입니다.
이러한 핵심 원리를 이해하는 것은 히터를 단순한 "뜨거운 전선"에서 정밀한 열 공학 도구로 변화시킵니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 핵심 원리 | 줄 발열(P = I²R)을 통한 전기 에너지의 열 에너지 변환 |
| 재료 | 높은 저항 및 녹는점을 위한 니크롬 합금(예: Nichrome) |
| 구성 요소 | 저항 코어, 절연층(예: MgO), 보호 외피(예: 스테인리스강) |
| 응용 분야 | 고온 공기/표면 가열, 액체 침지, 저온 자가 조절 |
| 선택 요인 | 작동 온도, 와트 수, 폼 팩터(예: 핀형, 카트리지, 침지형) |
KINTEK과 함께 열 공정의 정밀도를 잠금 해제하십시오
실험실의 고유한 요구 사항에 맞는 올바른 가열 솔루션을 찾는 데 어려움을 겪고 계십니까? KINTEK은 뛰어난 R&D와 사내 제조 역량을 활용하여 다양한 실험실에 맞춘 고급 고온 용광로 솔루션을 제공합니다. 당사의 제품 라인에는 머플로, 튜브로, 회전로, 진공 및 분위기 용광로, CVD/PECVD 시스템이 포함되며, 모두 강력한 심층 맞춤화 기능을 통해 실험 요구 사항을 정확하게 충족합니다.
고온 재료를 다루든, 부식성 액체를 다루든, 자가 조절 가열이 필요하든, 당사는 효율성, 안전성 및 내구성을 보장하는 가열 요소를 설계할 수 있습니다. 지금 문의하여 당사의 전문 지식이 실험실 성능을 향상시키고 연구를 가속화하는 방법을 논의하십시오!

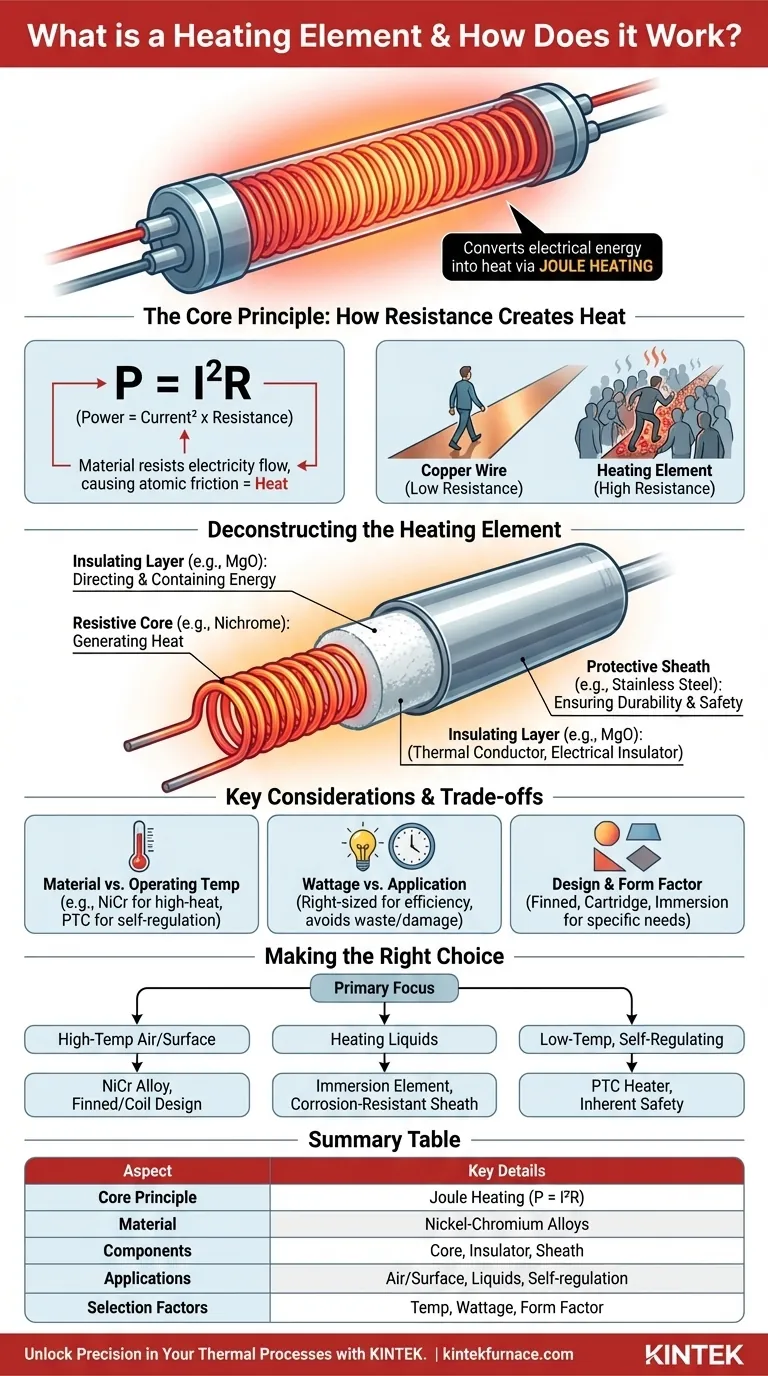

시각적 가이드
