가열 요소의 온도는 동적 평형의 직접적인 결과입니다. 이 안정적인 온도는 요소에 공급되는 에너지(전기 에너지)의 속도가 주변 환경으로 열로 방출되는 에너지의 속도와 같아질 때 도달합니다. 이러한 균형이 없으면 요소는 계속 가열되어 결국 고장나거나 안정적인 작동 온도에 도달하지 못할 것입니다.
가열 요소의 온도는 전력만으로 결정되지 않습니다. 이는 시스템에 강제로 공급하는 에너지와 환경이 그 에너지를 얼마나 효율적으로 빼앗아 갈 수 있는지 사이의 지속적인 협상입니다.
입력 측: 열로서의 전기 에너지
가열 시스템에 공급되는 에너지는 온도의 기초입니다. 이 입력은 거의 항상 열 에너지로 변환되는 전기 에너지의 형태입니다.
전력(와트)의 역할
에너지 공급 속도는 와트(W)로 측정됩니다. 1와트는 초당 공급되는 1줄의 에너지와 같습니다.
와트 수를 늘리면 요소의 내부 에너지가 증가하는 속도가 직접적으로 증가하여 온도가 더 빠르게 상승하고 더 높은 평형점에 도달하게 됩니다.
줄 발열 원리
이 에너지 변환은 요소의 전기 저항(R) 때문에 발생합니다. 전류(I)가 저항성 재료를 통해 흐를 때 전기 에너지가 열로 변환됩니다.
줄 발열(Joule heating)로 알려진 이 현상은 P = I²R 공식으로 설명됩니다. 니크롬과 같은 재료는 저항이 높고 녹거나 산화되지 않고 매우 높은 온도를 견딜 수 있기 때문에 가열 요소로 사용됩니다.
출력 측: 열이 빠져나가는 방법
요소가 도달할 수 있는 온도는 궁극적으로 열을 주변 환경으로 방출하는 능력에 의해 제한됩니다. 이는 세 가지 뚜렷한 열 전달 메커니즘을 통해 발생합니다.
전도
전도는 직접적인 물리적 접촉을 통한 열 전달입니다. 열은 더 뜨거운 요소에서 장착 브래킷, 세라믹 절연체 또는 금속 냄비와 같이 접촉하는 더 차가운 물체로 흐릅니다.
전도의 효율성은 접촉하는 재료의 열전도율에 따라 달라집니다. 구리 방열판은 플라스틱 마운트보다 열을 훨씬 더 효과적으로 빼앗아 갑니다.
대류
대류는 유체(공기 또는 물과 같은)의 움직임을 통한 열 전달입니다. 요소 근처의 유체가 가열되면 밀도가 낮아져 상승하고 더 차가운 유체가 그 자리를 차지하여 더 많은 열을 흡수할 수 있게 됩니다.
이 과정은 수동적일 수 있습니다(자연 대류). 또는 팬이 요소를 가로질러 공기를 불어넣는 것과 같이 능동적일 수 있습니다(강제 대류). 강제 대류는 열 전달 속도를 극적으로 증가시켜 동일한 전력 입력에 대해 더 낮은 요소 온도를 초래합니다.
복사
복사는 전자기파(특히 적외선 복사)를 통한 열 전달입니다. 절대 영도 이상의 모든 물체는 열 복사를 방출합니다.
복사열 전달 속도는 요소의 표면적과 방사율(표면이 에너지를 방출하는 효율성을 측정하는 척도)에 의해 크게 영향을 받습니다. 무광 검정 표면은 방사율이 높아 열을 잘 방출하는 반면, 광택이 나는 표면은 방사율이 낮아 열을 잘 방출하지 못합니다.
상충 관계 이해하기
전력 입력이나 열 전달을 고립적으로 보는 것은 흔한 실수입니다. 최종 온도는 항상 이러한 요소들의 상호 작용의 결과입니다.
무한 온도 신화
전력을 증가시킨다고 해서 요소가 무한히 뜨거워지게 할 수는 없습니다. 특정 지점에서는 에너지 입력 속도가 열 방출의 최대 가능 속도를 초과하게 됩니다.
이때 온도는 요소가 녹거나 타버릴 때까지 통제 불능으로 상승합니다. 이것이 바로 환기 및 재료 선택을 포함한 적절한 시스템 설계가 중요한 이유입니다.
환경의 영향
동일한 전력으로 작동하는 동일한 가열 요소도 다른 환경에서는 크게 다른 온도를 갖습니다.
진공 상태의 요소는 복사에 의해서만 냉각될 수 있으므로 매우 뜨거워집니다. 개방된 공기 중의 동일한 요소는 대류로 인해 더 시원할 것이며, 팬이 적극적으로 공기를 불어넣으면 훨씬 더 시원해질 것입니다.
응용 분야에 맞는 올바른 선택
온도 관리 접근 방식은 프로젝트 목표에 전적으로 달려 있습니다.
- 최대 온도 도달이 주요 목표인 경우: 매우 높은 녹는점과 낮은 반응성을 가진 요소 재료를 선택하는 동시에 최대 전력 입력(와트)을 최대화하십시오.
- 정밀하고 안정적인 온도 유지가 주요 목표인 경우: 시스템의 열 손실을 완벽하게 균형 맞추기 위해 전력 입력을 조절하는 온도 조절기 또는 PID 컨트롤러와 같은 피드백 루프를 구현하십시오.
- 안전 및 과열 방지가 주요 목표인 경우: 강제 대류(팬), 전도(방열판)를 통해 열 방출 속도를 높이거나 더 큰 방사율 표면적을 갖도록 설계하여 우선순위를 지정하십시오.
궁극적으로 온도 제어를 마스터하는 것은 시스템에 도입하는 에너지와 에너지가 빠져나갈 수 있는 경로를 모두 관리하는 데 달려 있습니다.
요약표:
| 요소 | 온도 결정에서의 역할 |
|---|---|
| 전기 에너지(와트) | 줄 발열(P = I²R)을 통한 에너지 입력 공급 |
| 열 방출 | 전도, 대류 및 복사를 통해 에너지 균형 유지 |
| 환경 조건 | 열 손실률에 영향(예: 진공 대 공기) |
| 재료 특성 | 저항, 방사율 및 열전도율에 영향 |
| 제어 시스템 | 피드백 루프를 통한 정밀한 온도 안정성 구현 |
실험실을 위한 정밀한 고온 솔루션이 필요하십니까? KINTEK은 뛰어난 R&D 및 사내 제조 능력을 활용하여 머플로, 튜브로, 회전로, 진공 및 분위기 로, CVD/PECVD 시스템과 같은 고급로를 제공합니다. 강력한 심층 사용자 정의 기능을 통해 고유한 실험 요구 사항을 충족하도록 솔루션을 맞춤화합니다. 열 제어 및 효율성을 향상시키려면 오늘 문의하십시오!

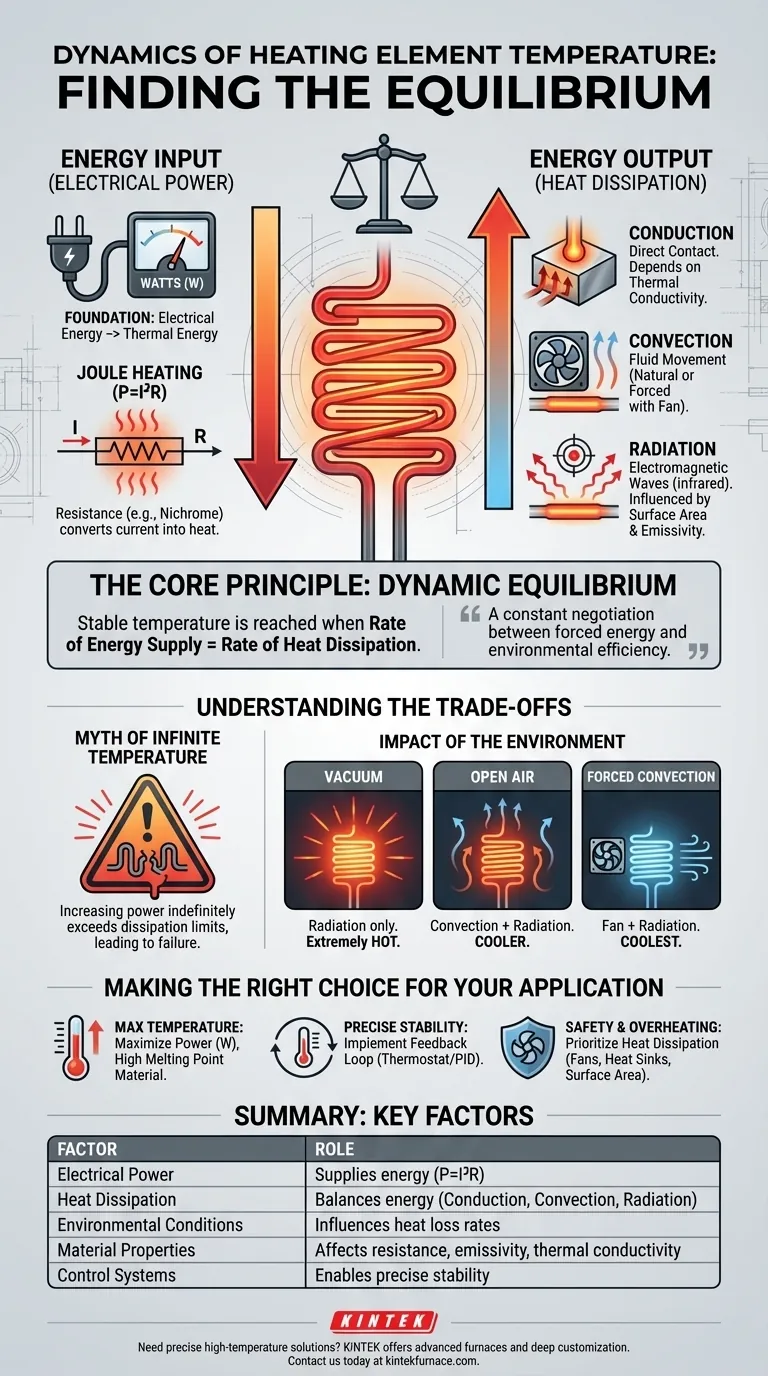

시각적 가이드
