요약하자면, 일반적인 저항 가열 진공 흑연화로는 최대 2600°C의 온도를 제공하며, 작업 영역은 2000x2000x4000 mm에 달할 수 있습니다. 주요 성능 지표에는 ±10~±20°C의 온도 균일성, 50 Pa의 최종 진공, 0.67 Pa/h의 압력 상승률이 포함되며, 이는 매우 안정적이고 제어된 처리 환경을 나타냅니다.
로의 사양을 이해하는 것은 단순히 숫자를 외우는 것이 아닙니다. 각 사양이 더 큰 시스템의 한 조각이며, 가열 방식, 구성 요소 재료 및 구조가 모두 상호 작용하여 흑연화 공정의 최종 품질과 효율성을 결정한다는 것을 인식하는 것입니다.
주요 성능 사양 설명
각 사양은 공정의 중요한 경계를 정의합니다. 그 의미를 이해하는 것이 올바른 장비를 선택하는 첫 번째 단계입니다.
작업 영역 치수
저항 가열로는 대규모 생산을 위해 설계되었습니다. 일반적인 작업 영역 크기는 다음과 같습니다.
- 1300 x 1300 x 2000 mm
- 1500 x 1500 x 3000 mm
- 2000 x 2000 x 4000 mm
이러한 대용량은 저항 가열의 주요 이점이며, 대형 개별 부품 또는 소형 부품의 대량 배치를 처리할 수 있습니다.
최대 작동 온도
명시된 최대 온도는 2600°C입니다. 이 고온 기능은 비정질 탄소 또는 흑연 전구체를 고도로 정렬된 결정질 흑연 구조로 변환하는 흑연화 공정에 필수적입니다.
온도 균일성
전체 작업 영역에 걸쳐 ±10°C ~ ±20°C의 균일성은 표준입니다. 이는 품질 관리에 있어 가장 중요한 매개변수 중 하나라고 할 수 있습니다.
뛰어난 균일성은 배치 내의 모든 부품이 로 내에서의 위치에 관계없이 동일한 열 프로파일을 경험하도록 보장합니다. 이는 일관된 재료 특성, 예측 가능한 성능 및 최소한의 부품 불량을 초래합니다.
최종 진공 수준
최종 진공은 50 Pa (파스칼)로 평가됩니다. 진공의 목적은 산소 및 질소와 같은 대기 가스를 제거하는 것입니다. 이러한 가스는 고온에서 탄소와 반응하여 산화를 일으키고 최종 제품을 손상시킬 수 있습니다.
압력 상승률
0.67 Pa/h의 압력 상승률은 로의 무결성을 측정하는 척도입니다. 이는 밀폐된 진공 챔버에서 1시간 동안 압력이 얼마나 빨리 증가하는지를 정량화합니다.
이와 같이 낮은 비율은 우수한 밀봉과 최소한의 누출을 나타내며, 이는 성공적인 흑연화 사이클에 필요한 순수하고 제어된 분위기를 유지하는 데 중요합니다.
저항 가열 대 유도 가열: 중요한 비교
저항 가열에 대해 질문하셨지만, 다른 일반적인 방법인 중주파 유도 가열과 비교하여 그 위치를 이해하는 것이 중요합니다. 이 둘 중 하나를 선택하는 것은 특정 목표에 따라 근본적인 결정입니다.
가열 방식 및 사용 사례
저항 가열은 흑연 발열체를 사용하여 챔버 전체에 열을 방출합니다. 이 방법은 넓고 부피가 큰 공간을 균일하게 가열하는 데 탁월하여 대규모 배치 생산에 이상적입니다.
유도 가열은 전자기 코일을 사용하여 흑연 도가니 또는 재료 자체 내에 와전류를 직접 유도합니다. 더 빠르고 더 높은 온도를 달성할 수 있지만, 일반적으로 더 작은 작업 부피로 제한됩니다.
성능 차이
주요 차이점은 사양에서 분명합니다.
- 온도: 저항로는 약 2600°C까지 도달하는 반면, 유도로는 2850°C까지 도달할 수 있습니다.
- 부피: 저항로는 유도 장치(예: 1000x1000x2000 mm)의 더 작은 부피에 비해 훨씬 더 큰 작업 영역(예: 2000x2000x4000 mm)을 제공합니다.
- 균일성: 두 방법 모두 일반적으로 ±15~±20°C 범위 내에서 비슷한 온도 균일성을 제공합니다.
절충점 이해: 핵심 구성 요소 선택
로의 주요 사양은 구조에서 이루어진 선택의 결과입니다. 이러한 구성 요소 절충점을 이해하는 것은 운영 및 예산 요구 사항을 충족하는 로를 지정하는 데 필수적입니다.
단열재 (소프트 펠트 대 경질 복합재)
단열은 열 효율성과 온도 안정성에 중요합니다. 흑연 소프트 펠트는 일반적인 선택입니다. 그러나 경질 복합 펠트는 우수한 구조적 무결성, 입자 탈락 감소(청결성) 및 더 긴 서비스 수명을 제공하여 고순도 응용 분야에 더 나은 투자가 됩니다.
히터 및 머플 재료 (등방성 대 표준 흑연)
흑연 히터와 머플(내부 공정 챔버)은 성능의 핵심입니다. 등방성 흑연은 고압에서 성형되어 더 높은 밀도, 순도 및 강도를 가집니다. 이는 더 긴 발열체 수명과 더 나은 온도 균일성으로 이어집니다.
"쓰리-하이" 또는 미세 입자 흑연과 같은 저렴한 옵션은 기능적이지만 수명이 짧고 가열 특성이 약간 덜 균일할 수 있습니다.
로 쉘 및 도어 구성
로 본체는 전체 탄소강, 스테인리스 스틸 내부 쉘 또는 전체 스테인리스 스틸로 제작될 수 있습니다. 전체 스테인리스 스틸은 최대의 내식성과 청결성을 제공하지만 비용이 더 많이 듭니다.
도어 메커니즘은 수동 힌지 유형부터 완전 자동화된 트롤리 장착 도어까지 다양합니다. 자동화는 작업자 부담을 줄이고 사이클 간 일관성을 향상시키며, 이는 높은 처리량 환경에서 핵심 요소입니다.
귀하의 공정에 적합한 선택
귀하의 이상적인 로 구성은 전적으로 귀하의 주요 목표에 달려 있습니다.
- 배치 크기 및 부품 볼륨 극대화가 주요 초점이라면: 저항 가열로가 가장 큰 작업 치수를 제공하므로 명확한 선택입니다.
- 가능한 최고 온도(>2600°C) 달성이 주요 초점이라면: 유도 가열로가 귀하의 요구에 더 적합한 기술입니다.
- 공정 일관성 및 재료 품질이 주요 초점이라면: 엄격한 온도 균일성 사양(±10°C)을 우선시하고 고품질 단열재(경질 복합재) 및 히터 재료(등방성 흑연)에 투자하십시오.
- 장기적인 신뢰성 및 낮은 오염이 주요 초점이라면: 완전 스테인리스 스틸 쉘과 자동 진공 및 공정 가스 시스템을 지정하여 무결성을 보장하고 작업자 오류를 최소화하십시오.
이러한 상호 연결된 사양을 이해하면 재료, 생산 및 품질 목표에 정확히 일치하는 로를 구성할 수 있습니다.
요약표:
| 사양 | 일반적인 값 | 주요 중요성 |
|---|---|---|
| 최대 온도 | 2600°C | 고품질 흑연화 공정에 필수적 |
| 작업 영역 (길이x너비x높이) | 최대 2000x2000x4000 mm | 대량 생산 및 대형 부품 처리 가능 |
| 온도 균일성 | ±10°C ~ ±20°C | 일관된 재료 특성 및 품질에 중요 |
| 최종 진공 | 50 Pa | 산화 방지 및 순수한 처리 분위기 보장 |
| 압력 상승률 | 0.67 Pa/h | 우수한 진공 무결성 및 시스템 안정성 나타냄 |
귀하의 생산 규모 및 품질 목표에 완벽하게 일치하는 진공 흑연화로를 구성할 준비가 되셨습니까?
KINTEK은 탁월한 R&D 및 사내 제조 역량을 활용하여 다양한 연구실에 고급 고온로 솔루션을 제공합니다. 대용량 저항로로 배치 크기를 극대화하는 것이 주요 초점이든, 유도 시스템으로 초고온을 달성하는 것이든, 머플, 튜브, 로터리 로, 진공 및 분위기 로, CVD/PECVD 시스템을 포함한 당사의 제품 라인은 귀하의 고유한 실험 및 생산 요구 사항을 정확하게 충족하는 강력한 심층 맞춤화 기능으로 보완됩니다.
지금 전문가에게 문의하여 신뢰할 수 있는 고성능 로 솔루션을 구축하는 방법을 논의하십시오.

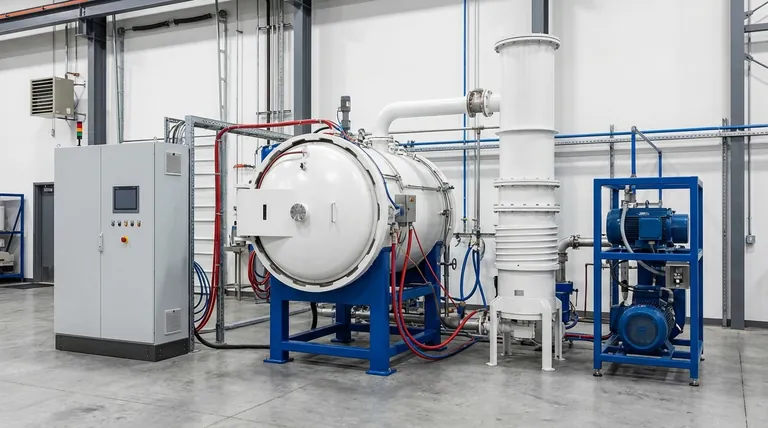

시각적 가이드
