진공 브레이징 공정은 산소 없는 환경에서 필러 금속을 녹여 재료를 접합하도록 설계된 정밀하게 제어되는 순서입니다. 이 공정은 세 가지 주요 단계로 구성됩니다: 부품 준비 및 조립, 필러를 녹이고 응고시키기 위한 정밀하고 자동화된 용광로 사이클 실행, 마지막으로 접합부의 품질을 확인하기 위한 엄격한 브레이징 후 검사 및 테스트 수행.
성공적인 진공 브레이징의 핵심은 단순히 금속을 가열하는 것 이상으로 깨끗하고 제어된 환경을 조성하는 것입니다. 전체 공정은 산화를 방지하고 열 응력을 관리하여 필러 금속이 접합부에 완벽하게 흐르고 탁월하게 강력하고 깨끗한 결합을 형성하도록 설계되었습니다.
1단계: 세심한 준비 및 조립
이 초기 단계는 기본적입니다. 여기서 발생하는 오류는 용광로에서 나중에 수정할 수 없으며 브레이징 실패의 가장 흔한 원인입니다.
1단계: 기본 세척
접합할 모든 구성 요소는 철저히 세척해야 합니다. 목표는 오일, 그리스, 그리고 가장 중요한 산화물과 같은 모든 표면 오염 물질을 제거하는 것입니다.
완벽하게 깨끗한 표면은 녹은 필러 금속이 모재에 "젖고" 달라붙는 데 필수적이며, 이는 강력한 결합을 위한 전제 조건입니다.
2단계: 정밀 조립
세척된 부품은 최종 구성으로 조립됩니다. 브레이징 필러 금속은 접합면 또는 그 근처에 배치됩니다.
이 필러는 미리 성형된 와이어 또는 링, 얇은 포일, 분말 또는 페이스트일 수 있습니다. 부품은 정밀한 간격을 두고 단단히 고정되어야 모세관 현상이 녹은 필러를 전체 접합부로 끌어들일 수 있습니다.
2단계: 자동화된 용광로 사이클
일단 조립되면, 부품들은 핵심 공정을 위해 용광로에 로딩되며, 이 공정은 최대의 제어와 반복성을 위해 일반적으로 마이크로프로세서에 의해 관리됩니다.
3단계: 로딩 및 진공 생성

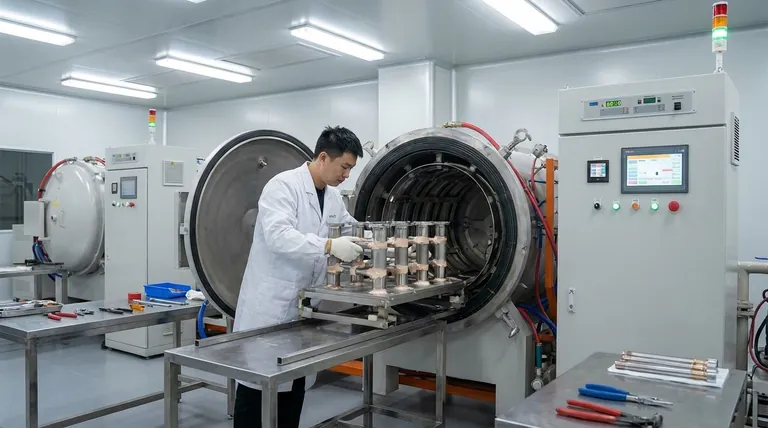

조립된 구성 요소는 진공 용광로 내의 로딩 도구 또는 프레임에 조심스럽게 놓입니다. 용광로 문이 밀봉되고 고출력 펌프 시스템이 공기를 제거합니다.
진공을 생성하는 것은 이 공정의 결정적인 단계입니다. 이는 산소 및 기타 반응성 가스를 제거하여 금속 표면이 가열될 때 산화물 형성을 방지합니다.
4단계: 제어된 가열 및 담금
용광로는 사전 프로그래밍된 가열 사이클을 시작합니다. 온도는 조립품의 모든 부분이 균일하게 가열되도록 느리고 제어된 방식으로 상승합니다.
온도는 필러 금속의 융점(액상선 온도)보다 높은 지정된 브레이징 지점까지 올라갑니다. 조립품은 이 온도에서 짧은 시간 동안 유지됩니다. 이를 "담금(soaking)"이라고 하며, 필러가 완전히 액체가 되어 모세관 작용을 통해 접합부 전체로 흐르도록 합니다.
5단계: 전략적 냉각
담금 후 용광로는 제어된 냉각 사이클을 시작합니다. 냉각 속도는 가열 속도만큼이나 중요합니다.
냉각 과정을 늦추면 열 응력, 변형 및 균열을 방지하여 필러 금속이 강력하고 균일하며 안정적인 야금적 결합으로 응고되도록 합니다.
3단계: 브레이징 후 검증
조립품이 완전히 냉각되면 최종 검증을 위해 용광로에서 제거됩니다.
6단계: 언로딩 및 초기 검사
브레이징된 부품은 조심스럽게 포장을 풀고 철저한 육안 검사를 거칩니다. 기술자는 빈 공간이나 변색의 징후 없이 접합부 주변에 완전하고 균일한 필러 흐름을 확인합니다.
7단계: 최종 품질 보증 테스트
부품의 적용 분야에 따라 추가 테스트를 거칠 수 있습니다. 항공우주 또는 유압 부품의 경우, 이는 종종 접합부가 밀폐되었는지 확인하기 위한 압력 또는 누출 테스트를 포함합니다.
트레이드오프 및 중요한 요소 이해하기
완벽한 브레이징을 달성하려면 여러 변수를 마스터해야 합니다. 이 중 어느 하나라도 소홀히 하면 부품 고장으로 이어질 수 있습니다.
오염은 적입니다
가장 큰 위험은 부적절한 세척입니다. 지문조차도 용광로에서 기화되어 표면을 오염시키고 브레이즈 합금이 제대로 젖는 것을 방해하여 약하거나 불완전한 접합을 초래할 수 있는 오일을 남길 수 있습니다. 깨끗한 조립실은 중요한 시설 요구사항입니다.
열 관리가 핵심입니다
잘못된 가열 또는 냉각 속도는 고장의 주요 원인입니다. 너무 빨리 가열하면 부품이 변형될 수 있고, 너무 빨리 냉각하면 내부 응력이 발생하여 하중 하에서 균열 및 접합부 고장으로 이어질 수 있습니다.
진공의 무결성
불량하거나 불충분한 진공은 모든 산소를 제거하지 못할 것입니다. 이로 인해 뜨거운 금속 표면에 산화물이 형성되어 필러 금속의 흐름을 막고 전체 접합부의 무결성을 손상시키는 장벽 역할을 합니다.
목표에 맞는 올바른 선택하기
귀하의 특정 목표에 따라 공정의 어느 단계에 가장 많은 주의를 기울여야 하는지 결정될 것입니다.
- 접합 강도와 신뢰성이 주된 초점이라면: 기본 세척에 세심한 주의를 기울이고 냉각 사이클이 느리고 제어되어 열 응력을 최소화하도록 하십시오.
- 누출 없는 구성 요소 생산이 주된 초점이라면: 진공 용광로의 품질을 우선시하고 압력 또는 헬륨 누출 검사와 같은 엄격한 최종 테스트 프로토콜을 구현하십시오.
- 복잡한 조립품의 변형 방지가 주된 초점이라면: 주된 관심사는 균일한 가열 및 냉각이어야 하며, 이는 잘 설계된 고정 장치와 정밀하게 제어되는 용광로 프로파일을 필요로 합니다.
궁극적으로 진공 브레이징을 마스터하는 것은 모든 단계가 최종 결합 품질에 직접적인 영향을 미치는 완전하고 상호 연결된 시스템으로 이해하는 데서 비롯됩니다.
요약표:
| 단계 | 주요 단계 | 목적 |
|---|---|---|
| 준비 | 세척, 조립 | 오염 물질 제거, 모세관 작용을 위한 필러 금속 배치 |
| 용광로 사이클 | 로딩, 진공, 가열, 냉각 | 산소 없는 환경에서 필러 녹이기, 열 응력 방지 |
| 브레이징 후 | 검사, 테스트 | 접합 품질 검증, 강도 및 누출 방지 확인 |
