기본적으로 일반적인 머플로는 작동 온도 범위, 내부 챔버 크기, 온도 제어 방식 및 구조에 사용된 재료로 정의됩니다. 이러한 사양들은 실험실 및 산업 공정을 위한 제어된 고온 환경을 제공하기 위해 함께 작동하며, 대부분의 표준 모델은 최대 900°C 또는 1200°C까지 ±5°C의 정확도로 작동합니다.
머플로에 대한 이해는 단순히 사양을 암기하는 것 이상입니다. 이는 챔버, 발열체, 컨트롤러와 같은 핵심 구성 요소들이 특정 온도 프로파일을 필요한 정밀도와 안전성으로 달성하기 위해 어떻게 함께 작동하는지 이해하는 것입니다.
머플로 분해: 핵심 구성 요소
사양을 진정으로 파악하려면 먼저 각 주요 부분의 기능을 이해해야 합니다. 퍼니스는 각 구성 요소의 품질이 전체 성능을 좌우하는 시스템입니다.
내부 챔버 (머플)
내부 챔버, 즉 머플(muffle)은 샘플이 놓이는 퍼니스의 격리된 심장부입니다. 이는 샘플을 발열체와 직접 접촉하는 것으로부터 보호하는 역할을 합니다.
이 챔버는 열충격에 견딜 수 있는 능력 때문에 세라믹, 알루미나, 또는 석영과 같은 고등급 내화 재료로 제작됩니다.
발열체: 퍼니스의 동력원
발열체는 열을 생성하는 구성 요소입니다. 이들은 일반적으로 균일한 온도 분포를 보장하기 위해 머플 외부에 배열됩니다.
요소에 사용되는 재료는 퍼니스의 최대 온도를 결정하는 주요 요인입니다. 일반적인 재료로는 1200°C까지의 온도에 사용되는 칸탈(Kanthal, A1) 또는 니켈-크롬(니크롬)과 1800°C까지의 고온 응용 분야에 사용되는 탄화규소(SiC) 또는 이붕화몰리브덴(MoSi2)이 있습니다.
단열: 열효율 극대화
효과적인 단열은 온도 안정성 유지, 작업자 안전 보장 및 에너지 효율성 향상에 중요합니다. 이는 챔버에서 열이 빠져나가는 것을 방지합니다.
세라믹 섬유, 광물 모직 또는 고급 내화 벽돌과 같은 재료들이 내부 챔버와 외부 케이싱 사이에 채워져 열 장벽을 제공합니다.
제어 시스템: 정밀도 및 반복성
제어 시스템은 퍼니스의 두뇌입니다. 이는 온도 센서, 컨트롤러 및 디스플레이로 구성됩니다.
열전대(J형 또는 K형)는 챔버 온도를 측정하고 이 데이터를 컨트롤러에 전송합니다.
최신 퍼니스에는 PID(비례-적분-미분) 컨트롤러가 사용되며, 종종 자동 튜닝 기능이 있어 발열체에 공급되는 전력을 정밀하게 조절합니다. 이 시스템은 온도 오버슈트를 최소화하고 설정점을 높은 정확도로 유지합니다.
주요 성능 사양 설명
이러한 구성 요소 선택은 퍼니스가 수행할 수 있는 작업을 정의하는 일련의 측정 가능한 성능 지표로 이어집니다.
온도 범위
이것이 가장 중요한 사양입니다. 표준 퍼니스는 일반적으로 상온에서 900°C, 1200°C 또는 1400°C까지 작동합니다.
첨단 재료 처리를 위해 설계된 특수 모델은 1800°C 이상에 도달할 수 있지만, 이러한 모델은 더 이국적이고 비싼 발열체와 단열재를 필요로 합니다.
정확도 및 균일도
정확도는 실제 챔버 온도가 컨트롤러의 설정값과 얼마나 가까운지를 나타냅니다. 대부분의 머플로의 경우, 이는 ±5°C로 명시됩니다.
균일도는 챔버 내 여러 지점 간의 온도 일관성을 설명합니다. 비록 종종 수치로 주어지지는 않지만, 발열체의 배치 설계를 통해 달성되는 핵심 특징입니다.
챔버 크기
퍼니스의 내부 사용 가능한 부피는 치수(높이 x 너비 x 깊이)로 지정됩니다.
일반적인 벤치탑 크기로는 4" x 4" x 9" 및 6" x 6" x 12"가 있습니다. 필요한 크기는 처리하려는 샘플의 부피와 치수에 전적으로 따라 달라집니다.
상충 관계 이해하기
퍼니스를 선택하는 것은 성능, 수명 및 비용의 균형을 맞추는 것을 포함합니다. 정보에 입각한 결정을 내리려면 내재된 상충 관계를 이해하는 것이 필수적입니다.
온도 대 비용: 발열체 딜레마
비용을 결정하는 가장 큰 요인은 최대 작동 온도입니다. 칸탈 발열체를 사용하는 1200°C 등급 퍼니스는 MoSi2 발열체가 필요한 1700°C 등급 퍼니스보다 훨씬 저렴합니다.
온도 요구 사항을 과도하게 지정하지 마십시오. 필요한 것보다 훨씬 높은 온도 범위의 퍼니스를 구매하면 불필요한 자본 지출로 이어집니다.
챔버 크기 대 가열 시간 및 전력
더 큰 챔버는 더 많은 용량을 제공하지만 분명한 단점이 있습니다. 가열하는 데 더 많은 전력(일반적으로 20A 이상)이 필요하며 가열 및 냉각 주기가 더 길어집니다.
작은 샘플을 처리하는 경우 더 작은 챔버를 선택하면 시간, 에너지 및 종종 실험실 공간을 절약할 수 있습니다.
제어 단순성 대 고급 기능
대부분의 최신 퍼니스는 안정적인 디지털 PID 컨트롤러를 사용하지만, 일부 응용 분야는 프로그래밍 가능한 다단계 사이클 또는 데이터 로깅과 같은 고급 기능을 요구할 수 있습니다. 이러한 기능은 복잡성과 비용을 증가시킵니다.
반대로, 간단한 디지털 표시기는 중요하지 않은 프로세스에는 충분할 수 있지만 민감한 작업을 위한 PID 시스템의 안정성과 반복성을 제공하지는 못합니다.
목표에 맞는 올바른 선택
귀하의 응용 분야가 필요한 사양을 결정합니다. 올바른 도구를 선택하려면 다음 지침을 사용하십시오.
- 1100°C 미만의 일반 실험실 재 연소 또는 열처리에 중점을 두는 경우: 신뢰할 수 있는 PID 컨트롤러가 장착된 칸탈 발열체를 갖춘 표준 퍼니스가 가장 비용 효율적이고 적절한 선택입니다.
- 고온 재료 연구(1200°C 이상)에 중점을 두는 경우: 이러한 온도를 안전하게 달성하고 유지하려면 탄화규소(SiC) 또는 이붕화몰리브덴(MoSi2) 발열체가 장착된 퍼니스에 투자해야 합니다.
- 크거나 많은 샘플을 동시에 처리하는 데 중점을 두는 경우: 더 큰 챔버 용량을 우선시하되, 시설이 더 높은 전력 요구 사항을 충족하고 더 긴 사이클 시간을 수용할 수 있는지 확인하십시오.
- 프로세스 검증 및 품질 관리에 중점을 두는 경우: 반복성과 추적성을 보장하기 위해 고급 PID 컨트롤러, 과열 방지 기능 및 잠재적으로 데이터 로깅 기능이 있는 퍼니스를 강조해야 합니다.
이러한 사양이 퍼니스의 핵심 기능과 어떻게 관련되는지 이해함으로써, 귀하의 작업에 필요한 정확한 장비를 자신 있게 선택할 수 있습니다.
요약표:
| 사양 | 세부 정보 |
|---|---|
| 온도 범위 | 최대 900°C, 1200°C 또는 1400°C; 특수 모델은 최대 1800°C |
| 정확도 | 일반적으로 ±5°C |
| 챔버 크기 | 일반적인 크기: 4" x 4" x 9", 6" x 6" x 12" |
| 발열체 | 칸탈(최대 1200°C), SiC 또는 MoSi2(최대 1800°C) |
| 제어 시스템 | 열전대 센서가 있는 PID 컨트롤러 |
| 단열재 | 세라믹 섬유, 광물 모직 또는 내화 벽돌 |
맞춤형 머플로로 실험실 역량을 향상시킬 준비가 되셨습니까? KINTEK은 뛰어난 R&D 및 자체 제조 능력을 활용하여 머플로, 튜브, 회전식, 진공 및 분위기 퍼니스, CVD/PECVD 시스템을 포함한 고급 고온 솔루션을 제공합니다. 당사의 심층적인 맞춤화는 귀하의 고유한 실험 요구 사항에 정확하게 부합하도록 보장합니다. 귀하의 공정을 최적화하는 방법에 대해 논의하려면 오늘 저희에게 연락하십시오!

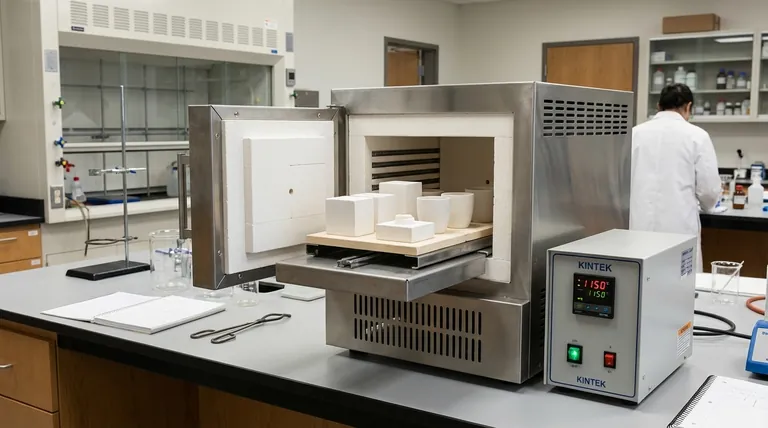

시각적 가이드
