본질적으로 효과적인 발열체는 전기 에너지를 분해 없이 열로 안정적으로 변환할 수 있도록 하는 특성들의 정밀한 균형으로 정의됩니다. 가장 중요한 특성은 높은 전기 저항률, 높은 녹는점, 작동 온도에서의 강력한 산화 저항성, 기계적 내구성, 그리고 안정적인 저항 온도 계수입니다. 이러한 특성들은 발열체가 효율적으로 열을 발생시키고, 모양을 유지하며, 긴 서비스 수명을 갖도록 보장합니다.
발열체 선택은 단 하나의 "최고의" 재료를 찾는 것이 아니라 계산된 트레이드오프입니다. 최적의 선택은 재료의 전기적, 열적, 기계적 특성을 응용 분야의 특정 온도, 환경 및 성능 요구 사항과 일치시키는 것입니다.
기초: 발열체가 작동하는 방식
줄열의 원리
발열체는 줄열(Joule heating)이라고 알려진 원리에 따라 작동합니다. 전류가 재료를 통과할 때 저항에 부딪힙니다.
이 저항은 전자의 흐름을 방해하여 전기 에너지가 열 에너지, 즉 열로 직접 변환되도록 합니다. 이 변환의 효율성은 발열체 기능의 핵심입니다.
저항 재료의 핵심 특성
모든 발열체의 핵심은 저항선 또는 스트립입니다. 그 재료 구성은 특정 작업에 대한 성능과 적합성을 결정합니다.
높은 전기 저항률
재료는 합리적인 양의 전류로 상당한 열을 발생시키기 위해 높은 전기 저항을 가져야 합니다. 그러나 저항률이 너무 높으면 절연체가 되어 전류가 전혀 흐르지 않게 됩니다.
목표는 효율적인 열 발생에는 충분히 높지만, 실용적인 전압 및 전류 수준을 허용하기에는 충분히 낮은, "골디락스" 수준의 저항률입니다.
높은 녹는점
발열체는 물리적으로 안정성을 유지하기 위해 녹는점보다 훨씬 낮은 온도에서 작동해야 합니다. 고온 응용 분야에서는 높은 녹는점이 필수 조건입니다.
이 특성은 발열체가 상태를 변경하거나, 변형되거나, 고장 나지 않고 상당한 열을 생성할 수 있도록 보장합니다.
고온 산화에 대한 저항성
고온에서 대부분의 금속은 공기 중의 산소와 반응하며, 이를 산화(oxidation)라고 합니다. 이 부식은 재료를 열화시키고, 부서지게 만들며, 결국 고장을 일으킵니다.
니켈-크롬(Nichrome) 합금과 같은 효과적인 발열체는 추가적인 산화를 방지하는 보호성 외부 산화물 층을 형성하여 작동 수명을 극적으로 연장합니다.
안정적인 저항 온도 계수(TCR)
대부분의 응용 분야에서 발열체의 저항이 온도가 변함에 따라 비교적 일정하게 유지되는 것이 중요합니다. 이는 낮은 저항 온도 계수(TCR, Temperature Coefficient of Resistance)로 알려져 있습니다.
낮은 TCR은 안정적이고 예측 가능한 열 출력을 보장하여 발열체가 켜지고 꺼질 때 온도 변동을 방지합니다.
기계적 강도 및 연성
발열체는 두 가지 주요 기계적 특성을 가져야 합니다. 첫째, 끊어지지 않고 와이어로 뽑거나 코일 또는 다른 모양으로 성형될 수 있을 만큼 충분히 연성(ductile)이어야 합니다.
둘째, 작동 온도에서 높은 기계적 강도(mechanical strength)를 가져야 합니다. 이는 처짐, 늘어짐 또는 부서짐을 방지하여 수명 내내 의도한 모양을 유지하도록 보장합니다.
트레이드오프 이해하기
발열체를 선택하는 것은 상충되는 우선순위의 균형을 맞추는 것을 포함합니다. 한 가지 요인에 이상적인 재료가 다른 요인에는 나쁜 선택일 수 있습니다.
성능 대 비용
고온 및 산화 저항에서 뛰어난 성능을 보이는 니켈-크롬 합금과 같은 고성능 재료는 일반적으로 더 비쌉니다.
덜 까다로운 소비자 응용 분야의 경우, 비용 효율적인 재료가 적절한 성능을 제공할 수 있으며, 이는 일반적인 엔지니어링 트레이드오프를 나타냅니다.
안정성 대 자체 조절
대부분의 응용 분야에서는 일정한 열을 위해 안정적인 TCR이 필요하지만, 일부 응용 분야에서는 그 반대가 필요합니다. 폴리머 PTC(정(+)온도 계수) 재료는 특정 온도에서 저항이 극적으로 증가하도록 설계되었습니다.
이 기능은 특정 온도에 도달하면 자체적으로 열 출력을 줄이는 자체 조절(self-regulating) 히터를 설계할 수 있게 해주며, 이는 안전이 중요한 저온 응용 분야에 이상적입니다.
완전한 어셈블리
효과적인 발열체는 단순한 저항선 그 이상입니다. 각 구성 요소가 역할을 하는 시스템입니다. 보호 외피, 내부 절연체(예: 산화마그네슘), 그리고 단단한 단자들은 모두 전반적인 안전, 효율성 및 수명에 중요합니다.
응용 분야에 맞는 올바른 선택
최종 선택은 주요 목표에 따라 안내되어야 합니다. 요소의 의도된 기능을 사용하여 특성의 우선순위를 정하십시오.
- 주요 초점이 고온 산업 공정인 경우: 높은 녹는점, 우수한 산화 저항성 및 높은 기계적 강도를 우선시하십시오.
- 주요 초점이 정밀도와 안정적인 열 출력인 경우: 매우 낮은 저항 온도 계수(TCR)를 가진 재료를 우선시하십시오.
- 주요 초점이 내장된 안전 및 과열 방지인 경우: 자체 조절 특성을 제공하는 PTC 재료를 선택하십시오.
- 주요 초점이 비용에 민감한 소비자 제품인 경우: 모든 측면의 허용 가능한 성능과 전체 재료 및 제조 비용 사이의 균형을 맞추십시오.
궁극적으로 올바른 발열체를 선택하는 것은 재료 과학을 당면한 작업의 특정 요구 사항과 일치시키는 엔지니어링 결정입니다.
요약표:
| 특성 | 주요 이점 |
|---|---|
| 높은 전기 저항률 | 실용적인 전류 수준으로 효율적인 열 발생 |
| 높은 녹는점 | 고온에서의 안정성 및 내구성 |
| 산화 저항성 | 부식 방지를 통한 수명 연장 |
| 안정적인 저항 온도 계수 | 예측 가능하고 일관된 열 출력 |
| 기계적 강도 및 연성 | 모양 유지 및 성형 공정 견딤 |
실험실 또는 산업 공정을 위한 맞춤형 가열 솔루션이 필요하신가요? KINTEK은 뛰어난 R&D 및 사내 제조 역량을 활용하여 머플로, 튜브로, 회전로, 진공 및 분위기 로, CVD/PECVD 시스템을 포함한 고급 고온로 솔루션을 제공합니다. 강력한 심층 맞춤화 기능은 귀하의 고유한 실험 요구 사항을 정확하게 충족하여 효율성, 내구성 및 성능을 향상시킵니다. 지금 문의하여 가열 응용 분야를 최적화하는 방법에 대해 논의해 보세요!

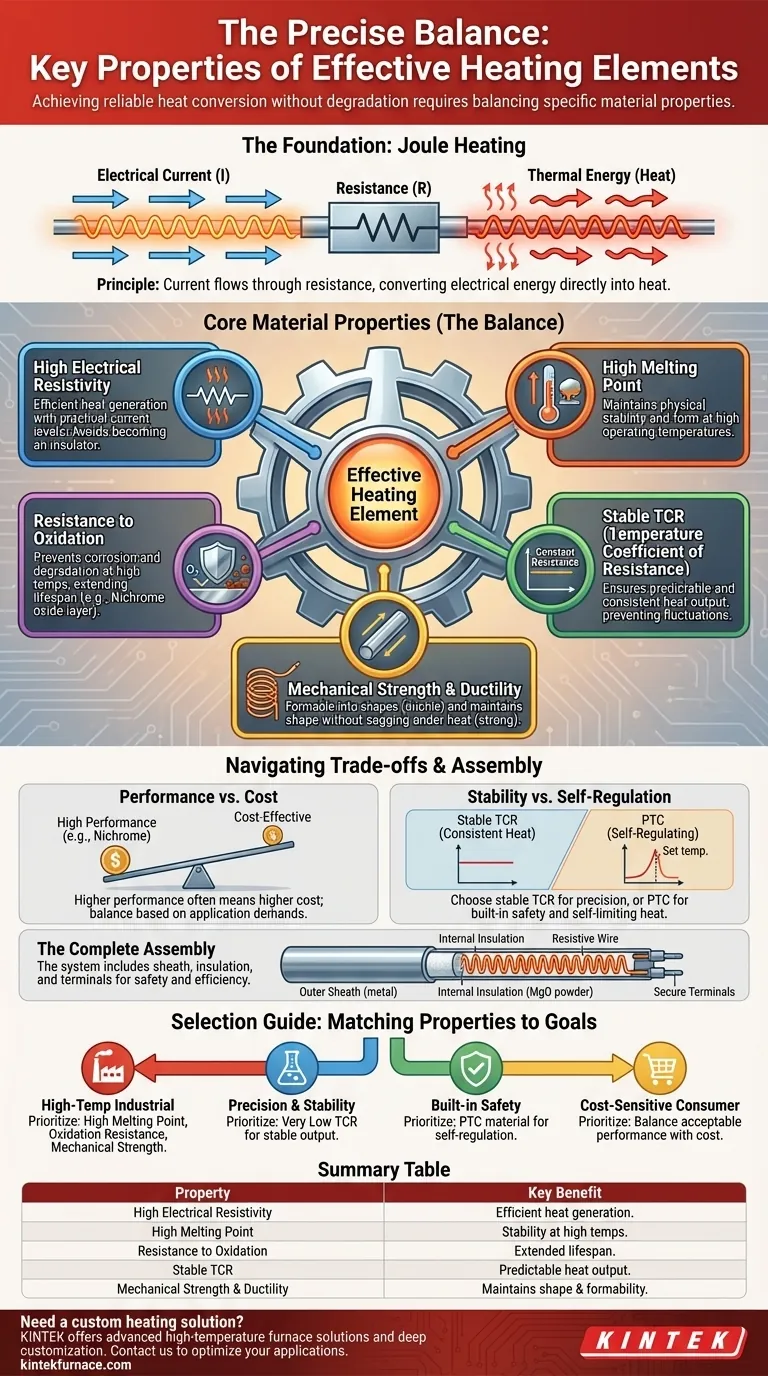

시각적 가이드
