기본적으로, 머플로는 네 가지 주요 시스템이 함께 작동하여 구성됩니다: 격리된 내부 챔버, 외부 가열 시스템, 고등급 단열재, 그리고 정밀한 온도 제어 장치. "머플" 자체는 이 내부 챔버를 의미하며, 이는 샘플을 가열 요소의 직접적인 복사열과 화학적 영향으로부터 보호하여 샘플 순도와 균일한 온도 분포를 모두 보장하도록 설계되었습니다.
고온 실험 작업의 근본적인 과제는 단순히 고온에 도달하는 것이 아니라, 균일하고 정밀하게, 그리고 테스트 중인 물질을 오염시키지 않고 달성하는 것입니다. 머플로의 구조는 열원과 샘플 챔버를 물리적으로 분리함으로써 이 문제를 해결하기 위해 특별히 제작되었습니다.
머플로 구조의 네 가지 기둥
현대 머플로는 단순한 뜨거운 상자 이상입니다. 각 구성 요소는 안정적이고 제어되며 안전한 가열 환경에 기여하도록 설계되었습니다.
1. 단열 챔버 ("머플")
이것이 로의 핵심입니다. 고순도 세라믹 섬유 또는 내화 벽돌과 같은 화학적으로 비활성이고 내열성 물질로 만들어진 내부 상자입니다.
주요 기능은 샘플을 격리하는 것입니다. 이는 가열 요소에서 나오는 가스나 입자가 샘플을 오염시키는 것을 방지하고 열이 간접적이고 균일하게 전달되도록 보장합니다.
2. 가열 시스템
가열 요소는 열 에너지를 생성하는 구성 요소입니다. 일반적으로 칸탈(Kanthal) 또는 니크롬(Nichrome)과 같은 고저항 합금으로 만들어집니다.
결정적으로, 이 요소들은 머플 챔버 바깥에 배치되어, 안쪽으로 열을 복사합니다. 전력은 종종 솔리드 스테이트 릴레이(SSRs)를 통해 전달되는데, 이는 기계식 릴레이의 마모 없이 안정적인 온도를 유지하기 위해 빠르고 정밀한 스위칭을 가능하게 합니다.
3. 제어 시스템
이것은 로의 두뇌이며, 가열 명령을 실행하고 온도 안정성을 유지하는 역할을 합니다.
산업 표준은 PID (비례-적분-미분) 컨트롤러입니다. 이 정교한 알고리즘은 센서를 통해 온도를 지속적으로 모니터링하고 히터에 공급되는 전력을 조정하여 목표 온도를 초과하거나 미달하는 것을 방지합니다.
온도 피드백은 종종 J-타입 열전대인 센서에 의해 제공되며, 이는 가열 챔버 내부에 배치되어 샘플이 경험하는 실제 온도를 측정합니다.
4. 단열 및 외부 케이싱
1200°C를 초과하는 온도에 도달하고 유지하려면, 로는 매우 우수한 단열이 되어야 합니다.
고밀도 유리솜 또는 세라믹 섬유 담요 층이 내부 가열 어셈블리와 외부 금속 케이싱 사이에 채워져 있습니다. 이 단열재는 열 손실을 방지하여 열 효율을 극대화하고 로의 외부를 만져도 안전할 만큼 충분히 시원하게 유지합니다.
장단점 및 주요 고려 사항 이해
기본 설계는 일관되지만, 부품의 품질과 유형은 성능 및 비용에 상당한 차이를 만듭니다.
단열 및 챔버 재료
내화 벽돌 단열재가 있는 로는 세라믹 섬유가 있는 로보다 일반적으로 더 내구성이 강하고 더 높은 온도(최대 1800°C)를 견딜 수 있습니다. 그러나 더 무겁고 가열 및 냉각 속도가 더 느릴 수 있습니다.
컨트롤러의 정교함
기본 PID 컨트롤러는 설정된 온도를 유지합니다. 더 고급 컨트롤러는 프로그래밍 가능한 단계, 램프 및 유지 기능을 제공하여 복잡하고 자동화된 열 순환을 가능하게 합니다. 자동 튜닝과 같은 기능은 컨트롤러가 로의 열적 특성을 학습하여 훨씬 더 높은 정확도를 얻는 데 도움이 됩니다.
가열 요소 수명
가열 요소는 수명이 유한한 소모품입니다. 수명은 작동하는 최고 온도와 재료에 따라 달라집니다. 고품질 요소는 더 오래 지속되지만 초기 비용이 더 높습니다.
분위기 및 환기
표준 머플로는 공기 중에서 작동합니다. 공정이 연기를 방출하거나 특정 분위기(예: 질소 또는 아르곤)를 필요로 하는 경우, 배기 포트 또는 기밀 밀봉 및 유입 포트가 있는 모델을 찾아야 합니다. 이는 모든 모델에 존재하는 것은 아닌 중요한 기능입니다.
핵심 안전 및 신뢰성 기능
잘 구축된 로는 몇 가지 주요 기능을 통해 안전성과 작동 신뢰성을 우선시합니다.
과열 및 시스템 보호
자동 과열 방지 회로는 주 컨트롤러가 고장 나고 온도가 통제할 수 없게 상승할 경우 전원을 차단하는 필수적인 안전 기능입니다. 누전 차단기는 사용자를 감전으로부터 보호합니다.
도어 연동 장치
거의 모든 현대 로에는 도어 안전 스위치가 포함되어 있습니다. 이는 문이 열릴 때 가열 요소에 대한 전원을 즉시 차단하여 극심한 온도 및 전기 위험에 노출되는 것을 방지합니다.
자체 진단 기능
고급 모델에는 센서 고장, SSR 단락 또는 히터 단선과 같은 문제에 대해 사용자에게 경고할 수 있는 자체 진단 기능이 포함되어 있습니다. 이는 실험 실패를 방지하고 문제의 원인을 식별하여 유지 보수를 단순화합니다.
귀하의 응용 분야에 맞는 올바른 선택
구조를 이해하면 특정 목표에 적합한 도구를 선택하는 데 도움이 됩니다.
- 회화 또는 열처리 같은 일반적인 실험실 작업이 주요 초점이라면: 안정적인 PID 컨트롤러와 우수한 온도 균일성을 갖춘 표준 전기 로가 최선의 선택입니다.
- 고순도 재료 가공이 주요 초점이라면: 샘플 오염을 방지하기 위해 내부 머플 챔버의 품질과 비활성도에 세심한 주의를 기울이십시오.
- 매우 높은 온도(1200°C 이상) 또는 산업용이 주요 초점이라면: 견고한 내화 벽돌 내화물이 있는 로를 찾고 천연가스와 같은 연료를 사용할 수 있는 모델을 고려하십시오.
- 연기를 방출하는 공정(예: 바인더 소각)이 주요 초점이라면: 통합 배기 포트 또는 환기 시스템이 있는 모델은 작업자 안전을 위해 절대적으로 필수적입니다.
이러한 핵심 구성 요소들이 어떻게 함께 작동하는지 이해함으로써, 로의 기능을 자신 있게 평가하고 작업 요구 사항을 충족하는지 확인할 수 있습니다.
요약 표:
| 구성 요소 | 주요 특징 | 장점 |
|---|---|---|
| 단열 챔버 | 세라믹 섬유 또는 내화 벽돌로 제작; 샘플 격리 | 오염 방지, 균일한 가열 보장 |
| 가열 시스템 | 칸탈/니크롬 요소 사용; SSR에 의해 전원 공급 | 효율적이고 정밀한 열 생성 및 긴 수명 |
| 제어 시스템 | J-타입 열전대가 있는 PID 컨트롤러 | 정확한 온도 안정성 및 프로그래밍 가능한 순환 |
| 단열 및 안전 | 고밀도 유리솜; 과열 보호, 도어 연동 장치 | 효율성 극대화, 사용자 안전 보장 |
맞춤형 머플로로 실험실의 역량을 강화할 준비가 되셨습니까? KINTEK은 뛰어난 R&D 및 사내 제조 역량을 활용하여 첨단 고온 로 솔루션을 제공합니다. 머플로, 튜브로, 회전로, 진공 및 분위기 로, CVD/PECVD 시스템을 포함한 당사의 제품군은 고객의 고유한 실험 요구 사항을 정확하게 충족시키는 강력한 맞춤화 역량으로 보완됩니다. 정밀한 온도 제어, 오염 없는 공정 또는 특수 안전 기능이 필요하든, 우리는 귀하의 요구에 맞춰 로를 설계할 수 있습니다. 오늘 저희에게 연락하십시오 귀하의 고온 응용 분야를 어떻게 지원할 수 있는지 논의하기 위해!

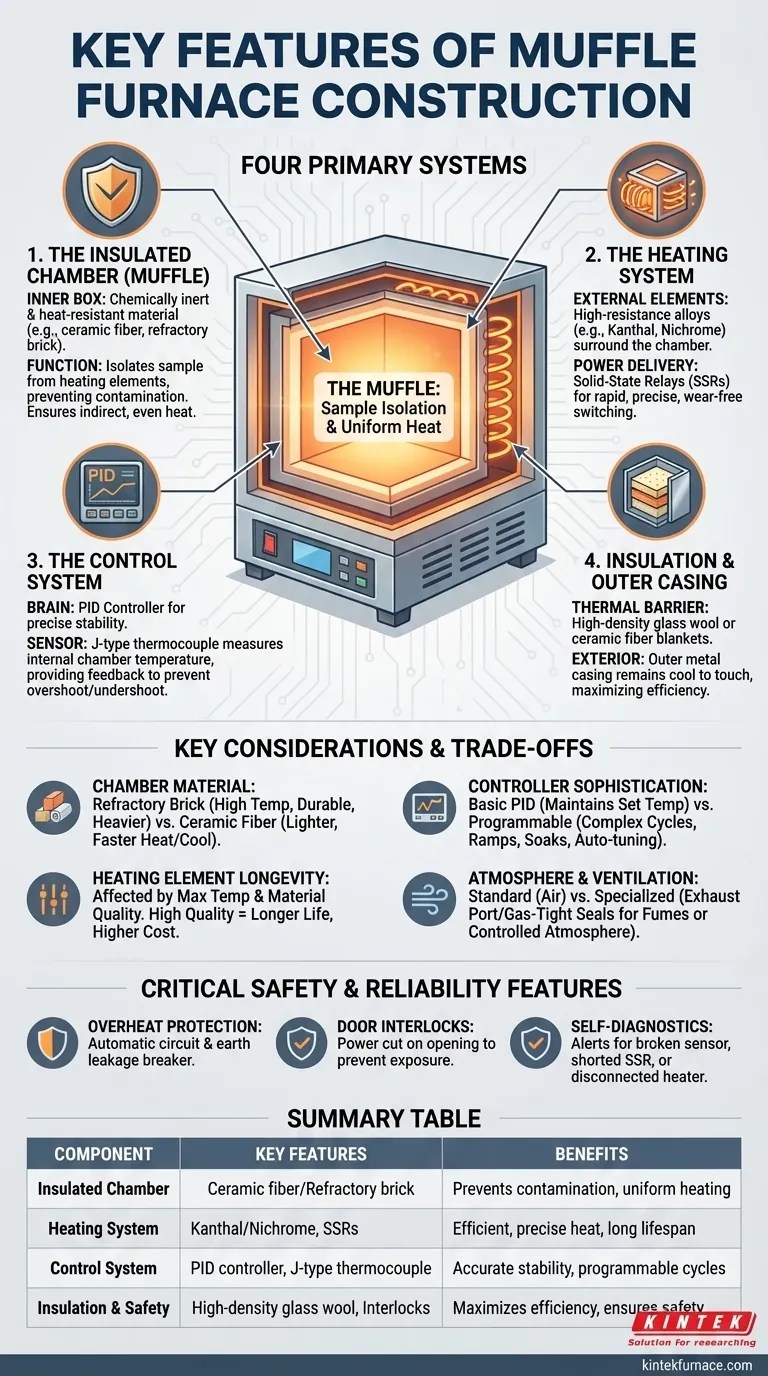

시각적 가이드
