진공 유도 용해(VIM)로의 핵심 구성 요소는 탁월한 순도로 금속을 용해하고 정제한다는 단일 목표를 달성하도록 설계된 통합 부품 시스템입니다. 주요 구성 요소는 진공 챔버, 유도 코일 및 전원 공급 장치, 금속을 담는 도가니, 공기를 제거하기 위한 진공 시스템, 전체 공정을 관리하는 제어 시스템입니다. 이 요소들은 일반적인 공기 용해로에서는 불가능한 산화 방지 및 용해된 가스 제거를 위해 협력합니다.
VIM로는 단순한 고온 가열기가 아닙니다. 정밀 야금 기구입니다. 그 구성 요소들은 깨끗한 가열을 위해 전자기 유도를 사용하고 합금의 최종 화학 조성을 제어하기 위해 진공을 사용하여 긴밀하게 제어되는 환경을 조성하도록 설계되었습니다.
VIM로의 구조: 기능적 분석
각 구성 요소는 뚜렷하고 중요한 기능을 수행합니다. 이들이 어떻게 상호 연관되는지 이해하는 것이 VIM 공정 자체를 이해하는 열쇠입니다.
시스템의 심장부: 유도 코일 및 도가니
유도 코일은 로의 동력원입니다. 이것은 전원 공급 장치에 의해 에너지를 공급받을 때 강력한 교류 전자기장을 생성하는 수랭식 나선형 구리 튜브입니다.
이 장은 줄열(Joule heating)이라고 하는 공정을 통해 금속 장 자체 내에 강력한 전류를 유도합니다. 이 방법은 가열 요소의 직접적인 접촉 없이 재료 내부에서 열이 발생하므로 매우 깨끗하고 효율적입니다.
금속은 마그네시아, 알루미나 또는 지르코니아와 같은 내화성 재료로 만들어진 용기인 도가니에 담깁니다. 도가니 재료의 선택은 극도의 온도를 견디고 특정 용융 합금과 반응하지 않아야 하므로 중요합니다.
제어 환경: 진공 챔버 및 시스템
전체 용해 공정은 견고하고 밀봉된 진공 챔버 내부에서 이루어집니다. 이 로 본체는 일반적으로 높은 내부 온도와 외부 대기압을 모두 견딜 수 있도록 설계된 수랭식 이중벽 강철 용기입니다.
진공 시스템은 VIM을 고순도 공정으로 만드는 요소입니다. 여기에는 용해 전과 도중에 챔버에서 공기, 그리고 더 중요하게는 산소 및 질소와 같은 반응성 가스를 제거하기 위해 작동하는 일련의 펌프, 밸브 및 게이지가 포함됩니다. 이는 산화물 및 기타 불순물 형성을 방지합니다.
이 시스템은 또한 용융 금속에서 수소와 같은 용해된 가스를 제거하는 데 도움이 되는데, 이는 탈가스(degassing)이라고 하며 최종 재료의 기계적 특성을 크게 향상시킵니다.
동력원 및 두뇌: 전원 공급 장치 및 제어 시스템
중주파 전원 공급 장치는 유도 코일을 구동하는 데 필요한 고전류 전기를 제공합니다. 최신 시스템은 종종 IGBT 기술을 사용하여 전력 조절을 정밀하게 제어하며, 이는 용융의 가열 속도와 최종 온도를 직접적으로 제어합니다.
전체 작동은 전기 제어 시스템에 의해 관리됩니다. PLC(프로그래머블 로직 컨트롤러) 및 터치스크린 인터페이스를 사용하여 작업자는 진공 수준, 온도 및 전력 출력과 같은 모든 중요 매개변수를 실시간으로 모니터링하고 조절할 수 있습니다. 이는 공정이 반복 가능하고 정밀하도록 보장합니다.
물리적 인터페이스: 기울임 및 주형 메커니즘
금속이 완전히 용해되고 정제되면 부어내야 합니다. 유압식 또는 전기식 로 기울임 메커니즘은 전체 로 어셈블리를 조심스럽게 회전시켜 도가니에서 액체 금속을 붓습니다.
용융된 금속은 일반적으로 진공 챔버 내부 또는 인접한 연결 챔버 내에 있는 주형 메커니즘에 부어집니다. 이를 통해 금속은 외부 대기에 노출되지 않고 잉곳과 같은 특정 형태로 주조될 수 있습니다.
운영상의 상충 관계 이해
VIM 기술은 비할 데 없는 제어를 제공하지만, 인식해야 할 고유한 상충 관계가 있습니다.
순도 대 비용 및 복잡성
VIM의 주요 이점은 매우 깨끗한 고순도 합금을 생산하는 것입니다. 그러나 이를 달성하는 데 필요한 장비(고용량 진공 펌프, 정교한 전원 공급 장치 및 견고한 제어 시스템)는 기존 공기 용해로보다 훨씬 복잡하고 비용이 많이 듭니다.
배치 유연성 대 처리량
VIM은 정확한 화학 조성을 가진 작고 고부가가치 배치 생산에 이상적입니다. 공정은 본질적으로 배치 지향적이며, 챔버를 배기하고, 용해하고, 정제하고, 주조하는 데 필요한 시간은 전체 처리량을 제한합니다. 이는 철강 제조와 같은 산업에서 볼 수 있는 대량 연속 생산을 위해 설계되지 않았습니다.
도가니-용융물 상호작용
공정이 매우 깨끗함에도 불구하고 용융 금속은 도가니와 직접 접촉합니다. 매우 반응성이 높은 액체 금속과 도가니의 내화성 재료 사이에 화학 반응이 일어날 약간의 위험이 항상 있으며, 이는 미량의 불순물을 유입시킬 수 있습니다. 따라서 특정 합금에 적합한 도가니 재료를 선택하는 것은 중요한 공정 매개변수입니다.
목표에 맞는 올바른 선택하기
각 구성 요소가 최종 제품에 어떻게 기여하는지 이해하면 특정 응용 분야에 가장 중요한 것이 무엇인지 우선순위를 정할 수 있습니다.
- 극도의 순도가 주요 초점이라면: 진공 시스템의 성능(최종 진공 수준 및 펌핑 속도)과 도가니 재료가 합금과 호환되는지에 가장 주의를 기울이십시오.
- 공정 제어 및 반복성이 주요 초점이라면: PLC 기반 제어 시스템의 정교함과 정확한 온도, 전력 및 진공 조절을 위한 센서가 가장 중요한 요소입니다.
- 운영 효율성이 주요 초점이라면: 로 기울임 및 주형 핸들링 시스템의 설계와 전원 공급 장치의 에너지 효율성이 사이클 시간 및 운영 비용을 최소화하는 데 중요합니다.
궁극적으로 VIM로를 마스터한다는 것은 이를 부품의 집합체가 아닌, 전체 야금 제어를 위한 통합 시스템으로 이해하는 것을 의미합니다.
요약표:
| 구성 요소 | 주요 기능 |
|---|---|
| 진공 챔버 | 산화를 방지하기 위해 용해 환경을 밀봉 |
| 유도 코일 | 깨끗하고 효율적인 가열을 위해 전자기장 생성 |
| 도가니 | 내화성 재료로 만들어진 금속 장을 보유 |
| 진공 시스템 | 순도 향상 및 탈가스를 위해 공기 및 가스 제거 |
| 제어 시스템 | 정밀도를 위해 온도, 진공 및 전력 관리 |
| 기울임 메커니즘 | 용융 금속을 주형으로 안전하게 부음 |
| 전원 공급 장치 | 유도 가열을 위한 조절된 전기 공급 |
정밀도와 순도로 금속 가공 수준을 높일 준비가 되셨습니까? KINTEK은 뛰어난 R&D 및 사내 제조 역량을 활용하여 실험실 및 야금 응용 분야에 맞춘 고급 고온로 솔루션을 제공합니다. 머플로, 튜브로, 회전로, 진공 및 대기로, CVD/PECVD 시스템을 포함하는 당사의 제품 라인의 일부인 당사의 VIM로는 고유한 실험 요구 사항을 충족하기 위한 깊은 맞춤화 기능을 갖추고 설계되었습니다. 지금 문의하여 당사의 전문 지식이 귀하의 공정을 최적화하고 우수한 결과를 제공하는 방법을 논의하십시오!

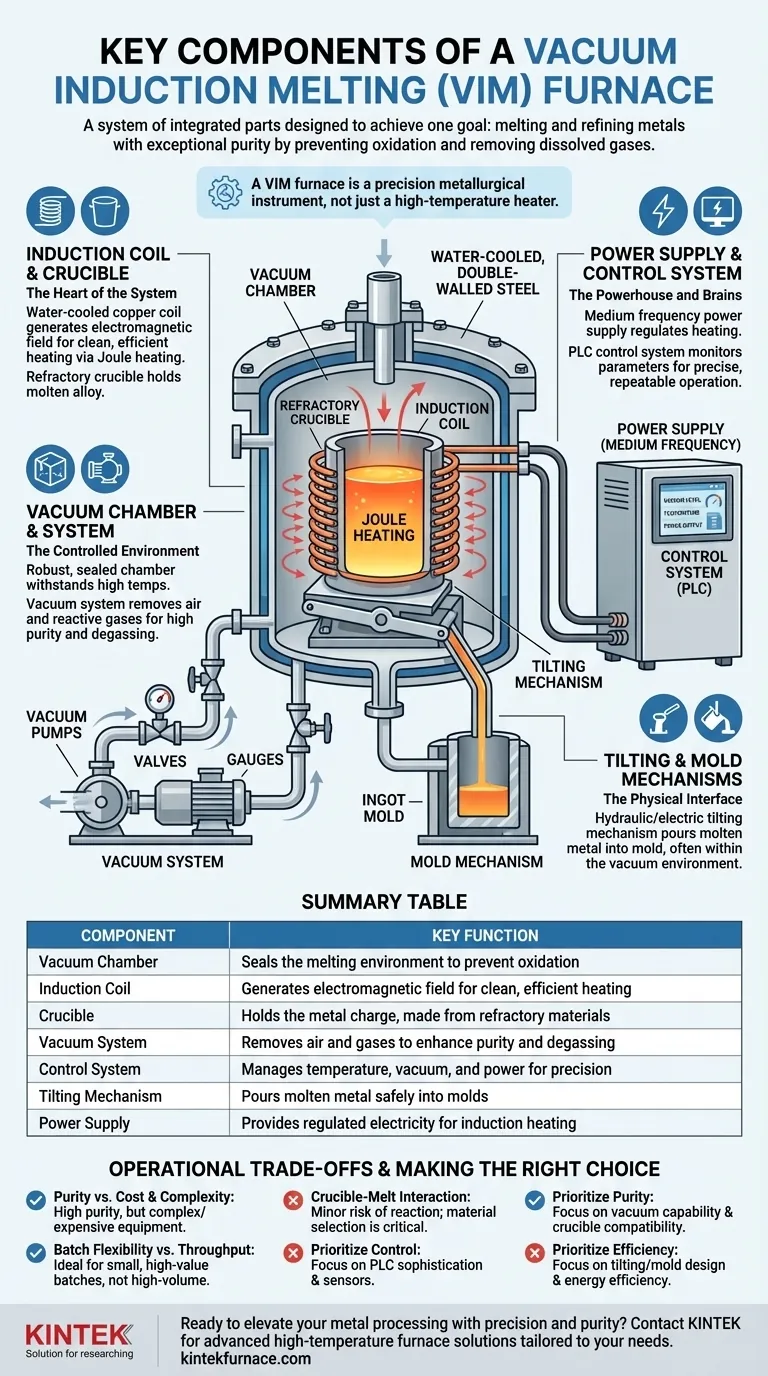

시각적 가이드
