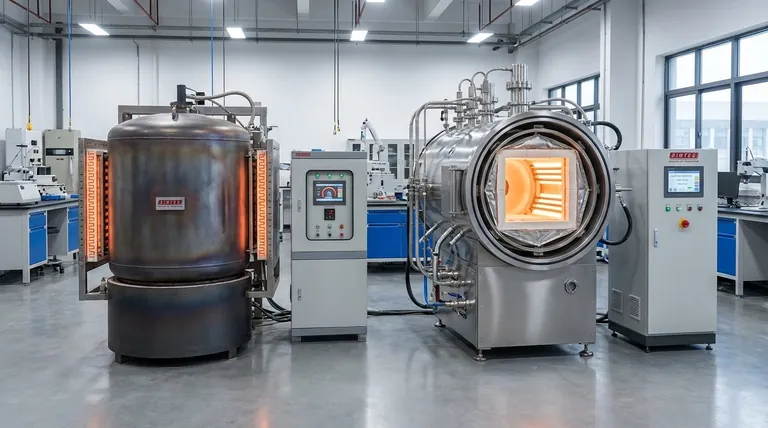

고온로(Hot Wall)와 저온로(Cold Wall) 진공로 설계의 차이점은 무엇인가요? 귀하의 고온 요구사항에 맞춰 비교해 보세요.

근본적으로, 고온로와 저온로 진공로의 차이점은 가열 시스템의 위치와 진공 챔버 주벽의 온도에 있습니다. 고온로 설계에서는 가열 요소가 진공 챔버 외부에 있어 전체 용기를 가열합니다. 저온로 설계에서는 가열 요소가 진공 챔버 내부에 있고, 외부 용기 벽은 능동적으로 냉각되어 주변 온도에 가깝게 유지됩니다.

선택은 전형적인 엔지니어링 트레이드오프입니다. 저온로 설계는 더 높은 온도, 더 빠른 사이클, 더 나은 균일성 등 우수한 성능을 제공하므로 고급 응용 분야에 이상적입니다. 고온로 설계는 더 단순하고 경제적이며, 저온 공정에서 신뢰성이 뛰어납니다.

근본적인 설계 차이

성능 트레이드오프를 이해하려면 먼저 각 로의 구조를 시각화해야 합니다. 핵심적인 차이점은 주요 진공 용기가 뜨거워지는지 아니면 차갑게 유지되는지에 달려 있습니다.

고온로(Hot Wall Furnace) 작동 방식

고온로에서 진공 챔버(종종 레토르트(retort)라고 불림)는 더 큰 단열 가열 챔버 내부에 배치됩니다. 가열 요소는 이 레토르트의 외부를 둘러쌉니다.

마치 밀봉된 병을 일반 오븐 안에 넣는 것과 같습니다. 전체 병과 내용물이 함께 가열됩니다. 이 설계는 복잡한 밀봉 및 진공 영역으로의 관통부가 적기 때문에 기계적으로 간단합니다.

저온로(Cold Wall Furnace) 작동 방식

저온로에서는 가열 요소와 열 차폐막이 진공 챔버 내부에 위치합니다. 챔버의 외부 벽에는 일반적으로 물이 순환하는 통합 냉각 채널이 있습니다.

이 설계는 내부가 매우 고온일 때도 주요 구조 용기를 차갑고, 튼튼하며, 안정적으로 유지합니다. 열은 단열재 또는 반사 금속 차폐막으로 만들어진 "열 구역(hot zone)" 내부에 갇힙니다.

성능 및 작동 비교

구조적 차이는 성능, 비용 및 작동 특성에 상당한 차이를 가져옵니다.

최대 작동 온도

저온로 설계는 고온 작업에서 확실한 승자입니다. 구조 용기가 차갑게 유지되므로 1650°C(3000°F) 또는 특수 설계로 그 이상까지의 공정을 쉽게 지원할 수 있습니다.

고온로는 레토르트 재료의 강도에 의해 제한되며, 온도가 높아질수록 이 강도가 약해집니다. 이로 인해 일반적으로 저온 응용 분야로 사용이 제한됩니다.

가열 및 냉각 속도

저온로는 훨씬 더 빠른 가열 및 냉각 사이클을 제공합니다. 이는 열 질량이 더 낮기 때문입니다. 로는 작업물과 가벼운 내부 열 구역만 가열하면 됩니다.

고온로는 전체 무거운 레토르트를 가열해야 하는데, 이는 막대한 양의 열 에너지를 저장하므로 가열 및 냉각 속도가 훨씬 느립니다.

온도 균일성

저온로 설계는 우수한 온도 균일성을 제공합니다. 가열 요소는 챔버 내부의 작업물 주변에 전략적으로 배치될 수 있어 모든 방향에서 정밀하고 직접적인 복사열을 제공합니다.

고온로 설계에서는 작업물이 뜨거운 레토르트 벽에 의해 간접적으로 가열되므로 온도 분포가 덜 균일해질 수 있습니다.

진공 무결성 및 펌프 다운

고온로는 종종 단순성과 진공 신뢰성 측면에서 이점을 갖습니다. 설계상 관통부(포트, 전원 공급용 관통구)가 적기 때문에 잠재적인 누출 지점이 더 적습니다.

뜨거운 표면은 펌프 다운 중에 휘발성 오염 물질을 "베이크 아웃(bake out)"하는 데 도움이 되어 중간 진공 수준에 도달하는 사이클 시간이 단축될 수도 있습니다.

트레이드오프 이해하기

어느 한쪽 설계가 보편적으로 더 낫지는 않습니다. 그들은 서로 다른 목표에 최적화되어 있습니다. 내재된 절충 사항을 이해하는 것이 정보에 입각한 결정을 내리는 데 중요합니다.

비용 및 복잡성

고온로는 일반적으로 제조 비용이 저렴하고 간단합니다. 이 설계는 내부 가열 요소의 복잡성과 수냉식 용기에 필요한 배관을 피할 수 있습니다.

저온로는 내부 열 구역, 전원 공급용 관통구 및 광범위한 수냉 시스템으로 인해 더 복잡하고 비용이 많이 듭니다.

에너지 효율 및 열 손실

저온로는 일반적으로 주변 환경으로의 열 손실이 더 적습니다. 수냉식 외부 쉘은 에너지를 로 내부에 효과적으로 가두며, 현대적인 다층 단열재는 매우 효율적입니다.

고온로는 본질적으로 로 본체의 전체 외부에서 상당한 양의 열을 복사하므로 에너지 효율성이 떨어집니다.

귀하의 응용 분야에 맞는 올바른 선택

귀하의 공정 요구 사항이 선택을 결정해야 합니다. 특정 작업의 주요 성능 동인을 기반으로 결정을 내리십시오.

고온 성능, 속도 및 균일성이 주요 초점인 경우: 저온로 설계는 브레이징, 소결, 적층 가공 및 고급 합금 처리와 같은 까다로운 공정에 결정적인 선택입니다.
저온 공정의 비용 효율성이 주요 초점인 경우: 고온로는 템퍼링, 어닐링 및 탈가스(degassing)와 같이 극단적인 온도가 필요하지 않은 응용 분야를 위한 훌륭하고 신뢰할 수 있는 핵심 장비입니다.
진공 누출 최소화 및 작동 단순성이 주요 초점인 경우: 고온로의 더 간단한 구조는 덜 까다로운 진공 공정에 내재된 신뢰성과 쉬운 유지보수를 제공합니다.

궁극적으로 이러한 핵심 설계 원칙을 이해하면 특정 엔지니어링 목표에 맞는 올바른 도구를 선택할 수 있습니다.

요약표:

특징	고온로 (Hot Wall Furnace)	저온로 (Cold Wall Furnace)
가열 요소 위치	진공 챔버 외부	진공 챔버 내부
최대 온도	더 낮음 (레토르트 재료에 의해 제한됨)	더 높음 (1650°C 이상)
가열/냉각 속도	느림 (높은 열 질량)	빠름 (낮은 열 질량)
온도 균일성	균일성 낮음	우수한 균일성
비용 및 복잡성	낮은 비용, 단순함	높은 비용, 더 복잡함
에너지 효율성	낮음 (열 손실 많음)	높음 (단열 우수)
이상적인 응용 분야	저온 공정 (예: 템퍼링, 어닐링)	고온 공정 (예: 브레이징, 소결)
