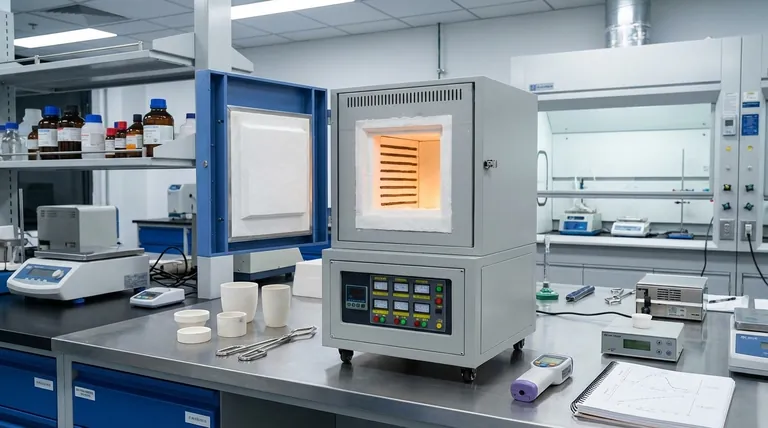

머플로의 디자인 특징은 무엇입니까? 정밀도와 순도를 위한 핵심 구성 요소

머플로의 근본적인 디자인 특징은 머플이라고 알려진 단열된 내부 챔버를 사용하며, 이 챔버는 외부에서 가열됩니다. 이는 가열되는 재료를 가열 요소로부터 물리적으로 분리하여 고도로 제어된 환경을 만듭니다. 이러한 간접 가열 원리는 노가 뛰어난 온도 균일성을 제공하고 샘플을 오염으로부터 보호할 수 있도록 합니다.

머플로는 정밀도와 순도를 위해 설계되었습니다. 격리된 챔버, 외부 가열 및 견고한 밀봉이라는 핵심 설계 특징은 모두 함께 작동하여 탁월하게 안정적이고 깨끗한 고온 환경을 조성합니다.

핵심 건축 구성 요소

머플로의 효율성은 주요 구성 요소가 어떻게 설계되고 통합되는지에서 비롯됩니다.

단열 챔버 (머플)

노의 핵심은 재료를 담는 밀폐된 챔버인 머플 그 자체입니다. 일반적으로 세라믹 또는 알루미나 섬유와 같은 고순도 내열성 재료로 제작됩니다.

이 챔버는 외부 환경으로의 열 손실을 최소화하여 에너지 효율을 극대화하기 위해 고품질 단열재로 둘러싸여 있습니다.

외부 가열 시스템

다른 노와 달리 가열 요소는 머플 외부에 배치됩니다. 열은 머플 벽을 통해 내부 샘플로 복사 및 대류 방식으로 전달됩니다.

이 간접 가열은 가열 요소에 의한 샘플의 잠재적 오염을 방지하는 가장 중요한 설계 선택입니다. 최신 시스템은 더 조용하고 정밀한 전력 공급을 위해 솔리드 스테이트 릴레이를 사용하는 경우가 많습니다.

노 본체 및 도어

전체 어셈블리는 내구성과 내식성을 위해 종종 스테인리스 스틸로 만들어진 견고한 구조에 수용됩니다.

많은 설계에서 노 챔버와 외부 프레임은 별도로 제작됩니다. 챔버는 롤러 위에 놓여 온도 주기 동안 전체 구조에 스트레스를 주지 않고 자유롭게 팽창 및 수축할 수 있습니다.

밀봉 메커니즘

대기 제어 및 안전을 위해서는 단단한 밀봉이 중요합니다. 고성능 노는 종종 도어에 내부 세라믹 섬유 로프와 외부 실리콘 고무 링을 사용하는 이중 밀봉 시스템을 특징으로 합니다.

다점 핸드휠과 같은 도어 잠금 메커니즘은 균일한 압력을 보장합니다. 경첩은 종종 노 본체가 팽창함에 따라 함께 움직이도록 설계되어 모든 온도에서 완벽한 밀봉을 유지합니다.

작동 및 제어를 위한 주요 기능

핵심 구조 외에도 사용성, 안전 및 공정 제어를 향상시키기 위한 특정 기능이 포함됩니다.

대기 및 관찰

노 상단에는 일반적으로 배기 포트가 포함됩니다. 이는 가스의 제어된 흐름 또는 가열 공정 중에 생성되는 연기의 배기를 허용합니다.

많은 모델에는 작은 석영 유리 관찰 창도 통합되어 있어 사용자가 도어를 열어 열 환경을 방해하지 않고 재료를 시각적으로 모니터링할 수 있습니다.

안전 연동 장치

고온 장비에서는 안전이 가장 중요합니다. 중요한 기능은 도어가 열릴 때 가열 요소의 전원을 자동으로 차단하여 작업자를 직접적인 열 노출로부터 보호하는 도어 연동 장치입니다.

에너지 효율

단열재의 품질은 핵심 설계 요소입니다. 고순도 알루미나 섬유 단열재를 사용하고 안정적이고 잘 밀봉된 구조를 보장하면 열이 분산되는 것을 방지하여 에너지 소비를 줄입니다.

절충점 이해

머플로의 설계는 특정 결과를 우선시하며, 이는 다른 노 유형과 비교할 때 고유한 절충점을 가져옵니다.

순도 대 가열 속도

간접 가열의 주요 이점은 샘플 순도입니다. 가열 요소에서 오염 물질이 벗겨져 재료에 떨어질 위험이 전혀 없습니다.

절충점은 잠재적으로 느린 가열 속도입니다. 열이 머플 벽을 통해 전달되어야 하므로 응답 시간이 요소가 챔버에 직접 노출된 노보다 약간 더 길 수 있습니다.

단순성 대 처리량

일반적인 머플로는 상자형 배치식 장비입니다. 로딩 및 언로딩은 단일 도어를 통해 이루어지므로 작동 및 유지 보수가 매우 간단하고 직관적입니다.

이러한 설계는 연속 처리에는 적합하지 않습니다. 높은 처리량이 목표라면 컨베이어 또는 로터리 킬른과 같은 다른 유형의 노가 더 적합할 것입니다.

목표에 맞는 올바른 선택

각 설계 기능의 중요성은 특정 응용 프로그램에 전적으로 달려 있습니다.

주요 초점이 재료 순도 및 분석인 경우: 가장 중요한 기능은 별도의 머플이 제공하는 간접 가열로, 샘플 오염을 방지합니다.
주요 초점이 제어된 분위기 처리인 경우: 고급 다층 도어 씰, 이동식 경첩 및 전용 가스 흡입/배출 포트가 있는 설계를 찾으십시오.
주요 초점이 내구성과 긴 서비스 수명인 경우: 스테인리스 스틸 하우징 및 열 팽창을 관리하는 분리형 프레임 설계와 같은 견고한 구조를 우선시하십시오.

궁극적으로 머플로의 사려 깊고 신중한 설계는 정밀도, 청결도 및 신뢰성을 요구하는 응용 분야에 없어서는 안 될 도구입니다.

요약 표:

기능	설명	핵심 이점
단열 챔버 (머플)	세라믹 또는 알루미나 섬유와 같은 내열성 재료로 만들어졌으며 단열재로 둘러싸여 있음	제어되고 순수한 환경 및 에너지 효율성 제공
외부 가열 시스템	간접 열 전달을 위해 머플 외부에 배치된 가열 요소	샘플 오염 방지 및 정밀한 온도 제어 보장
노 본체 및 도어	내구성이 뛰어난 스테인리스 스틸로 제작되었으며 팽창 허용 설계	내구성 향상 및 주기 동안 열 스트레스 처리
밀봉 메커니즘	단단한 밀폐를 위해 세라믹 섬유 및 실리콘 고무가 있는 이중 밀봉 시스템 사용	고온에서 대기 제어 및 안전 유지
대기 및 관찰	가스 흐름 및 시각적 모니터링을 위한 배기 포트 및 석영 유리 창 포함	열 안정성을 방해하지 않고 공정 제어 허용
안전 연동 장치	도어가 열릴 때 전원을 차단하는 도어 연동 장치	작업자를 열 노출로부터 보호하고 안전성 향상
에너지 효율	알루미나 섬유와 같은 고품질 단열재가 열 손실 최소화	에너지 소비 및 운영 비용 절감
