본질적으로 머플로(Muffle Furnace)는 재료를 전용 챔버, 즉 "머플(muffle)" 내부에서 열처리하도록 설계된 고온 오븐으로, 이 챔버는 샘플을 발열체로부터 직접적으로 격리시킵니다. 이로 인해 머플로는 내화 벽돌을 사용하는 견고한 단열 구조와 800°C에서 고급 응용 분야의 경우 1800°C(3272°F) 이상에 이르는 온도 범위로 특징지어집니다.
머플로의 진정한 가치는 단순히 높은 열을 내는 것이 아니라, 매우 균일하고 통제되며 격리된 열 환경을 조성할 수 있다는 점에 있습니다. 이는 테스트 결과의 정확성과 재료 처리의 일관성을 보장합니다.
머플로의 핵심 구성 요소
머플로를 이해하려면 재료를 담는 챔버, 열을 생성하는 시스템, 공정을 관리하는 제어 시스템이라는 세 가지 주요 시스템을 파악해야 합니다.
단열 챔버 ("머플")
로의 심장은 머플 자체입니다. 이 챔버는 내화 벽돌과 같이 극한의 열 응력을 견디도록 설계된 재료로 제작됩니다.
이 챔버는 열효율을 극대화하기 위해 종종 고밀도 유리 섬유 담요(glass wool blankets)로 두껍게 단열됩니다. 이러한 설계는 챔버 전체의 온도를 균일하게 유지하고 외부 환경으로의 열 손실을 최소화합니다.
중요한 점은 머플이 샘플을 발열체와의 직접적인 접촉이나 연료 사용 모델의 연소 부산물로부터 격리하여 오염을 방지한다는 것입니다.
가열 시스템
머플로는 전기 또는 연료의 두 가지 방식으로 가열됩니다.
전기 로는 고저항 발열체를 사용하며, 깨끗하고 매우 정밀한 온도 제어를 위해 종종 솔리드 스테이트 릴레이(SSR)에 의해 관리됩니다.
연료 로는 천연가스, 프로판 또는 오일을 사용하여 열을 발생시킵니다. 전기식 모델보다 정밀도가 떨어질 수 있지만, 대규모 산업 응용 분야에 엄청난 가열 동력을 제공할 수 있습니다.
제어 시스템
로의 성능은 전적으로 제어 시스템에 달려 있습니다. 최신 로는 PID(비례-적분-미분) 컨트롤러를 사용하여 탁월한 정확도로 온도를 조절합니다.
이 컨트롤러들은 챔버 내부에 배치된 J형 열전대(J-type thermocouples)와 같은 온도 센서로부터 입력을 받습니다. 그런 다음 PID 알고리즘은 발열체를 지능적으로 조절하여 과도하거나 미달하는 현상 없이 목표 온도를 유지합니다.
구조 및 접근 기능
로의 본체는 내구성을 위해 제작되었으며, 종종 가혹한 공정을 처리하기 위해 내식성 재료를 사용합니다.
많은 모델에는 챔버 내부의 특정 분위기 또는 양압을 유지하면서 신속한 샘플 로딩을 허용하는 기밀 도어(gas-tight doors)와 같은 특수 도어가 포함되어 있습니다.
온도 범위 이해하기
로의 온도 범위는 응용 분야를 결정합니다. 이 범위는 단열재의 품질과 가장 중요하게는 발열체에 사용된 재료에 의해 결정됩니다.
표준 작동 범위
대부분의 머플로는 800°C에서 1800°C 범위에서 작동합니다. 특정 성능은 모델의 설계 및 의도된 사용에 따라 달라집니다.
연구실 모델 대 산업 모델
재(ash) 분석 또는 일반 재료 테스트와 같은 응용 분야에 사용되는 표준 연구실 머플로는 일반적으로 최대 1000°C 또는 1200°C까지 작동합니다.
더 진보된 재료로 제작된 산업용 및 연구용 모델은 안정적으로 1700°C에서 1800°C에 도달할 수 있습니다. 특수 고가 장비는 극한 응용 분야의 경우 3000°C를 초과할 수도 있습니다.
발열체 재료의 역할
현대 로가 1800°C에 도달할 수 있는 능력은 발열체 기술의 발전에 따른 직접적인 결과입니다. 이러한 정교한 재료는 열화 없이 극심한 온도에서 작동할 수 있어 첨단 세라믹 소결 및 복잡한 야금 처리와 같은 까다로운 공정이 가능합니다.
상충 관계 이해하기
머플로를 선택할 때는 성능 특성 간의 균형을 맞추어야 합니다. 최고 사양이 모든 작업에 항상 최선의 선택은 아닙니다.
최고 온도 대 열 균일성
매우 높은 최고 온도에 도달하는 것은 한 가지 과제이며, 그 온도가 챔버 전체에 걸쳐 일관되게 유지되도록 하는 것은 또 다른 과제입니다. 우수한 열 균일성(thermal uniformity)은 반복 가능한 결과를 얻는 데 중요한 특징이지만, 고온에서는 이를 설계하는 것이 더 어렵고 비용이 많이 듭니다.
가열 속도 대 공정 정확도
일부 모델은 빠른 가열 및 냉각을 위해 설계되었습니다. 효율적이지만, 때로는 온도 오버슈트(temperature overshoot)를 유발할 수 있으며, 이는 민감한 재료에 적합하지 않을 수 있습니다. 정밀 작업에는 종종 더 느리고 통제된 온도 상승이 필요합니다.
비용 대 고급 기능
기본 1100°C 로와 대기 제어 기능이 있는 프로그래밍 가능한 1700°C 모델 사이에는 상당한 비용 차이가 있습니다. PID 컨트롤러, 프로그래밍 가능한 사이클 및 기밀 구조와 같은 기능은 복잡성과 가격을 증가시키지만 고급 응용 분야에는 필수적입니다.
귀하의 응용 분야에 맞는 올바른 선택
귀하의 목표가 선택을 이끌어야 합니다. 귀하의 공정 요구 사항을 직접적으로 충족하는 기능에 집중하십시오.
- 일상적인 실험실 작업(예: 재 분석, 중량 분석)에 중점을 두는 경우: 1000°C-1200°C에 도달하는 안정적인 PID 컨트롤러가 장착된 표준 전기 로가 가장 실용적이고 비용 효율적인 선택입니다.
- 첨단 야금 또는 세라믹 연구에 중점을 두는 경우: 매우 정확하고 프로그래밍 가능한 컨트롤러와 잠재적인 대기 제어 기능을 갖춘 고온 모델(1500°C 이상)이 필요합니다.
- 높은 처리량 생산에 중점을 두는 경우: 내구성과 속도를 우선시하는 견고한 구조, 빠른 가열 사이클 및 강화 도어와 같은 기능을 찾아야 합니다.
궁극적으로 올바른 머플로를 선택한다는 것은 그 특정 기능을 귀하 공정의 정확한 열 요구 사항에 맞추는 것을 의미합니다.
요약 표:
| 특징 | 세부 사항 |
|---|---|
| 구조 | 내화 벽돌, 발열체(전기/연료), PID 컨트롤러, 내식성 본체를 갖춘 단열 챔버 |
| 온도 범위 | 800°C ~ 1800°C (표준), 특수 장비의 경우 최대 3000°C |
| 응용 분야 | 재 분석, 소결, 야금, 세라믹 연구, 고처리량 생산 |
| 주요 고려 사항 | 정밀한 공정 일치를 위한 열 균일성, 가열 속도, 비용 대 기능 |
KINTEK의 첨단 고온 로 솔루션으로 연구실을 업그레이드하세요! 뛰어난 R&D 및 자체 제조 역량을 바탕으로 머플로, 튜브 로, 회전 로, 진공 및 대기 로, CVD/PECVD 시스템과 같은 다양한 연구실에 신뢰할 수 있는 옵션을 제공합니다. 강력한 맞춤화 기능은 향상된 정확성과 효율성을 위해 귀하의 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 지금 바로 문의하여 당사 로가 귀하의 열처리 공정을 최적화하는 방법을 논의하십시오!

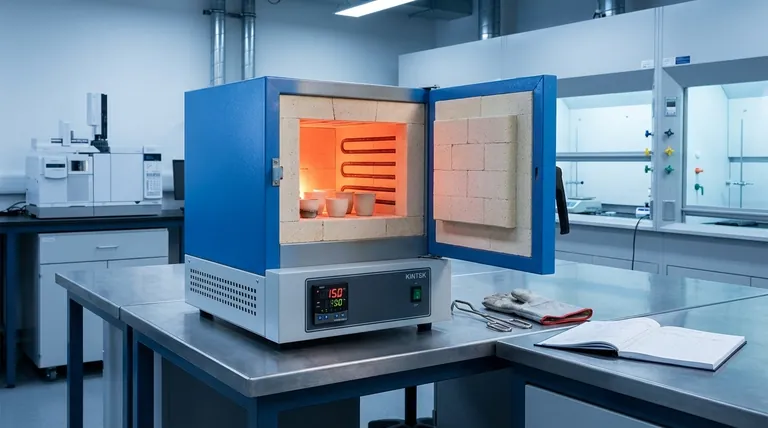

시각적 가이드
