요약하자면, 흑연은 발열체, 열 차폐재, 그리고 고정 장치, 공구, 용광로와 같은 구조 부품에 광범위하게 사용됩니다. 비활성 분위기에서 최대 3000°C의 극한 온도에서 강도와 안정성을 유지하는 고유한 능력 덕분에 이러한 까다로운 응용 분야에 가장 적합한 재료가 됩니다.
흑연은 고온 작업에 단순히 편리한 재료가 아닙니다. 현대 진공로의 정밀하고 제어된 환경을 가능하게 하는 기초 요소입니다. 흑연의 선택은 극한의 내열성, 화학적 안정성 및 우수한 가공성의 고유한 조합에 의해 결정됩니다.
진공로 설계에서 흑연이 지배적인 이유
진공로는 산소 및 기타 반응성 가스가 없는 환경을 조성하여 재료를 오염이나 산화 없이 극한 온도에서 처리할 수 있도록 합니다. 흑연의 특성은 이러한 특수 환경을 만들고 유지하는 데 독특하게 적합합니다.
극한의 내열성
흑연의 주요 장점은 진공 또는 불활성 가스에서 최대 3000°C의 온도를 견딜 수 있다는 것입니다. 내화 금속과 달리 녹지 않고 매우 높은 온도에서 승화하여 대부분의 다른 재료의 한계를 훨씬 뛰어넘는 구조적 무결성을 유지합니다.
뛰어난 열 안정성
흑연은 열충격에 대한 저항성이 뛰어납니다. 열처리 및 브레이징로의 작동 주기에서 중요한 요구 사항인 급격한 가열 및 냉각 주기(퀜칭 및 가열)를 균열이나 고장 없이 견딜 수 있습니다.
우수한 가공성
고온에서의 강도에도 불구하고 흑연은 비교적 부드럽고 가공하기 쉽습니다. 이를 통해 복잡하고 정밀한 부품, 즉 정교한 발열체부터 공작물을 고정하기 위한 맞춤형 고정 장치까지 제작할 수 있습니다.
화학적 불활성 및 순도
흑연은 산과 알칼리에 의한 부식에 자연적으로 내성이 있습니다. 진공 상태에서 항공우주, 전자 및 반도체 산업에서 발견되는 고순도 공정에 필수적인 깨끗하고 안정적인 환경을 제공합니다.
진공로의 주요 흑연 부품
흑연은 단 하나의 목적으로 사용되는 것이 아니라로 내부의 완전한 시스템을 형성합니다.
발열체
흑연 발열체는 로 작동에 필요한 강렬한 열을 발생시키는 역할을 합니다. 넓은 복사 면적과 높은 전기 부하를 처리할 수 있는 능력은 효율적이고 신뢰할 수 있는 열원이 됩니다.
열 차폐재 (흑연 펠트)
고온 영역은 흑연 펠트 층으로 둘러싸여 있습니다. 이 가볍고 튼튼한 재료는 우수한 단열재 역할을 하여 극한의 열을 가두고 열효율을 개선하며 에너지 소비를 줄입니다.
고정 장치, 랙 및 공구
공정 중에 공작물을 제자리에 단단히 고정하기 위해 로는 흑연 고정 장치, 랙 및 공구를 사용합니다. 이들은 열처리 또는 브레이징 중에 부품이 변형되거나 움직이지 않도록 지지하도록 맞춤 가공됩니다.
용광로 및 용기
소결 또는 어닐링과 같은 공정의 경우 분말 금속 또는 기타 재료가 흑연 용광로에 보관되는 경우가 많습니다. 이 뚜껑이 있는 용기는 고온 및 진공 조건을 견디는 동시에 처리되는 재료를 보호할 수 있습니다.
상충 관계 및 한계 이해
매우 유용하지만 흑연에도 운영상의 고려 사항이 없는 것은 아닙니다. 이러한 사항을 이해하는 것이 성공적인 적용의 핵심입니다.
공기 존재 시 산화
흑연의 고온 능력은 전적으로 진공 또는 불활성 가스 환경에 달려 있습니다. 고온에서 산소에 노출되면 빠르게 산화(연소)되어 부품 고장으로 이어집니다.
취성 및 취급
상온에서 흑연은 부서지기 쉬우므로 칩이 생기거나 금이 가지 않도록 주의해서 다루어야 합니다. 흑연의 강도는 고온 조건에서 가장 두드러집니다.
탈기 및 재료 순도
흑연의 등급에 따라 순도가 다릅니다. 반도체 제조와 같은 초민감성 응용 분야의 경우, 저등급 흑연을 사용하면 오염을 유발할 수 있는 갇힌 불순물의 방출인 "탈기(outgassing)"가 발생할 수 있습니다. 올바른 등급을 선택하는 것이 중요합니다.
목표에 맞는 올바른 선택
흑연의 특정 유형과 응용 분야는 공정 요구 사항과 직접적으로 일치해야 합니다.
- 공정 순도(예: 반도체, 의료용 임플란트)가 주요 초점인 경우: 모든 고정 장치 및 고온 영역 부품에 고순도, 저탈기 흑연 등급을 우선적으로 사용하여 오염을 방지하십시오.
- 열효율 및 사이클 시간이 주요 초점인 경우: 고품질 흑연 펠트 단열재와 잘 설계된 발열체 시스템에 투자하여 열 손실을 최소화하고 빠르고 균일한 가열을 보장하십시오.
- 무겁거나 복잡한 부품에 대한 구조적 지지가 주요 초점인 경우: 흑연 고정 장치 및 공구의 기계적 설계와 등급에 집중하여 최고 온도에서 하중을 지지하고 고장나지 않도록 하십시오.
흑연의 역할을 이해하는 것은 고온 진공로 작동을 마스터하는 데 기본이 됩니다.
요약표:
| 부품 | 주요 기능 | 주요 이점 |
|---|---|---|
| 발열체 | 강렬한 열 발생 | 높은 전기 부하 용량, 효율적인 복사 |
| 열 차폐재 (흑연 펠트) | 고온 영역의 열 가둠 | 우수한 단열, 에너지 소비 감소 |
| 고정 장치 및 공구 | 공정 중 공작물 고정 | 맞춤 가공 가능, 부품 무결성 유지 |
| 용광로 및 용기 | 소결/어닐링 중 재료 보호 | 고온 및 진공 조건 견딤 |
KINTEK의 첨단 흑연 솔루션으로 진공로 성능을 최적화하십시오. 뛰어난 R&D 및 사내 제조 역량을 활용하여 다양한 실험실에 고유한 요구 사항에 맞춰진 고온로 시스템을 제공합니다. 진공 및 분위기 로, CVD/PECVD 시스템 등을 포함하는 당사의 제품 라인은 실험 요구 사항을 정확하게 충족하기 위한 심층적인 맞춤화 기능으로 보완됩니다. 흑연 부품에 대한 당사의 전문 지식이 공정 순도, 열효율 및 구조적 지지를 어떻게 향상시킬 수 있는지 논의하려면 오늘 저희에게 연락하십시오.

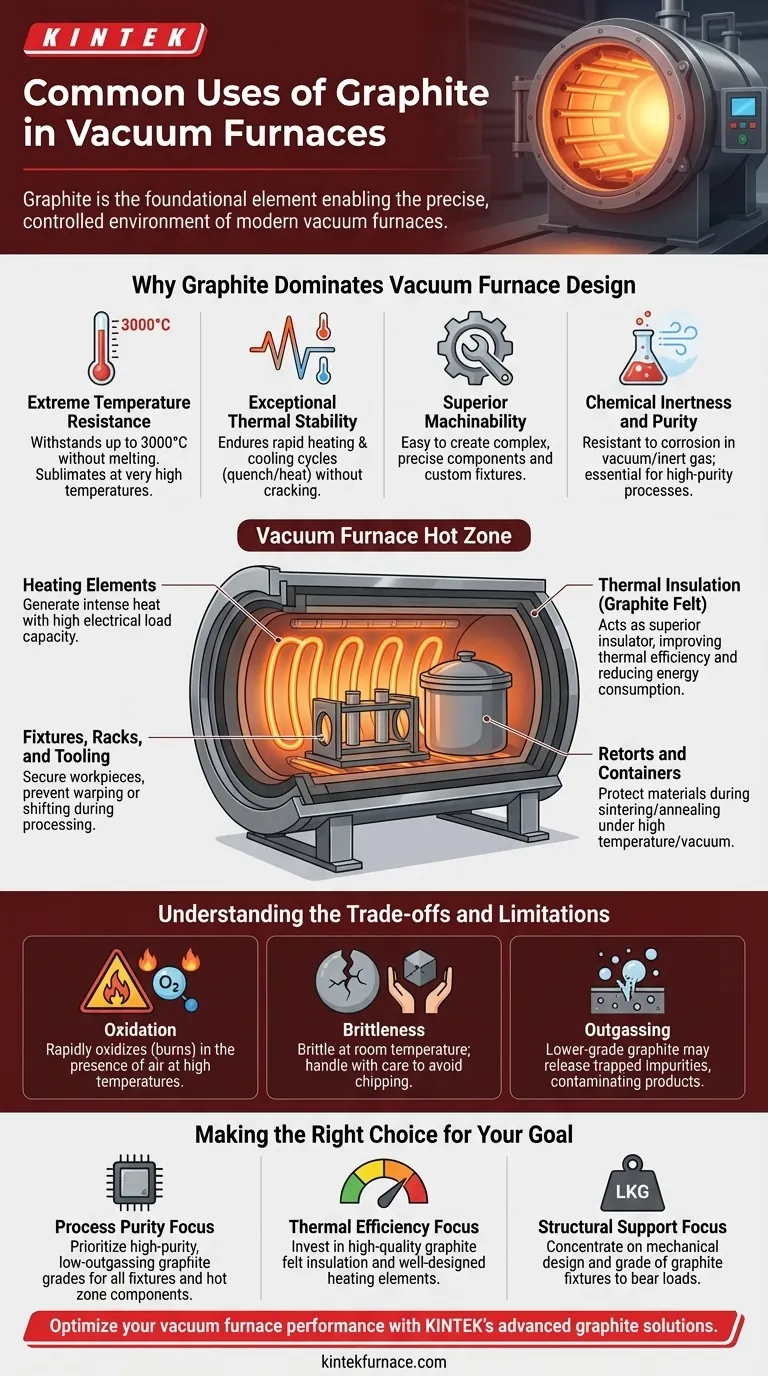

시각적 가이드
