유도 가열이 발생하기 위한 기본 요구 사항은 무엇입니까? 정밀하고 비접촉식 가열 달성

가장 근본적인 수준에서, 유도 가열이 발생하기 위해서는 변화하는 자기장과 그 자기장 내에 놓인 전기 전도성 재료, 단 두 가지만 필요합니다. 이 두 요소 간의 상호 작용이 열원으로부터 물리적 접촉 없이 재료 내부에서 직접 열을 발생시키는 원리입니다.

기본 요구 사항은 간단하지만, 유도 가열의 효율성은 근본적인 물리학에 대한 정확한 이해에 달려 있습니다. 단순히 두 가지 구성 요소가 있는 것뿐만 아니라 자기장의 주파수와 목표 재료의 특성 간의 상호 작용을 제어하는 것이 중요합니다.

열을 생성하는 핵심 메커니즘: 유도의 작동 방식

유도 가열을 이해하려면 전기 에너지가 공작물 내부에서 열 에너지로 변환되는 물리적 현상의 순서를 살펴봐야 합니다.

원칙 1: 변화하는 자기장 생성

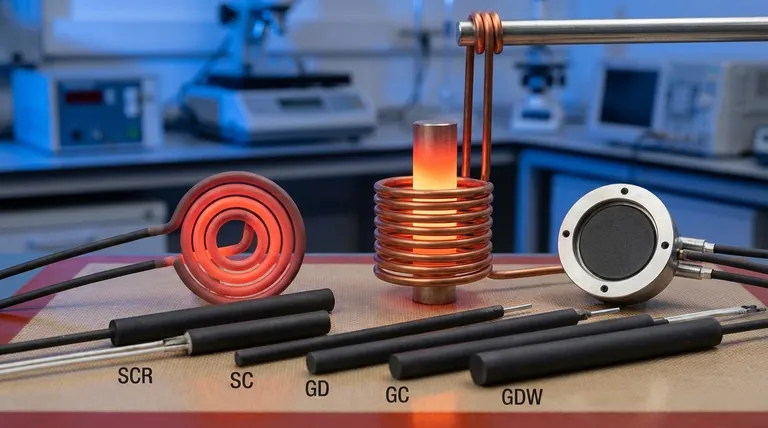

이 과정은 냉각수가 흐르는 구리 튜브로 만들어진 유도 코일에서 시작됩니다. 이 코일에 고주파 교류(AC) 전류가 통과됩니다.

이 교류 전류는 패러데이의 유도 법칙에 따라 코일 주변과 내부 공간에 강력하고 빠르게 변화하는 자기장을 생성합니다.

원칙 2: 와전류 유도

전기 전도성 공작물이 이 자기장 내에 놓이면, 자기장은 재료 내부에 순환하는 전류를 유도합니다. 이것이 바로 와전류(eddy currents)입니다.

이 와전류는 코일 전류의 교번 패턴을 반영하여 공작물 내부에서 닫힌 루프를 따라 흐릅니다.

원칙 3: 열 생성 (줄 효과)

공작물 재료에는 고유의 전기 저항이 있습니다. 유도된 와전류가 이 저항에 저항하며 흐를 때, 강렬한 열이 발생합니다.

이 현상을 줄 효과(Joule effect)라고 합니다. 생성된 열은 재료의 저항과 전류의 제곱에 비례하여 공작물을 자체 열원으로 만듭니다.

가열에 영향을 미치는 주요 요인

두 가지 기본 요구 사항은 시작점에 불과합니다. 여러 다른 요인들이 재료가 어떻게 그리고 어디서 가열되는지를 결정하며, 이는 실제 응용 분야에서 매우 중요합니다.

표피 효과: 외부에서 내부로 가열

유도된 와전류는 재료 전체에 균일하게 흐르지 않습니다. 고주파수에서는 공작물 표면 근처에 집중되는 경향이 있습니다. 이것을 표피 효과(skin effect)라고 합니다.

이 원리는 금속 부품의 코어에 영향을 주지 않고 외부 층만 가열하려는 표면 경화와 같은 응용 분야에서 중요합니다. 주파수가 낮을수록 열이 더 깊이 침투할 수 있습니다.

히스테리시스 손실: 자성 재료를 위한 추가 이점

철, 강철, 니켈과 같은 강자성 재료(ferromagnetic materials)의 경우, 두 번째 가열 메커니즘이 발생합니다. 자기장의 급격한 반전은 재료의 자기 구역이 방향을 바꾸는 데 저항하면서 분자 수준에서 마찰을 일으킵니다.

이 내부 마찰을 히스테리시스 손실(hysteresis loss)이라고 하며, 추가적인 열을 발생시킵니다. 이 효과는 재료가 퀴리 온도 이상으로 가열되어 자기적 특성을 잃으면 사라집니다.

재료 특성의 중요성

유도 가열의 효율성은 공작물의 특성과 직접적으로 관련됩니다. 전기 저항이 높은 재료는 줄 효과로 인해 더 빠르게 가열됩니다.

마찬가지로, 자기 투자율이 높은 재료는 히스테리시스 손실로 인해 상당한 가열을 경험하여 전체 효과에 기여합니다.

실제적인 상충 관계 이해

유도 가열은 강력하지만 보편적인 해결책은 아닙니다. 고려해야 할 특정 엔지니어링 요구 사항과 한계가 따릅니다.

특수 코일의 필요성

유도 코일, 즉 인덕터는 만능 부품이 아닙니다. 특정 부품과 응용 분야에 필요한 정확한 자기장을 생성하기 위해 모양, 크기 및 권선 수를 신중하게 설계해야 합니다.

이러한 코일을 설계하고 제조하는 것은 복잡하고 비용이 많이 들 수 있으며 시스템 비용의 상당 부분을 차지합니다.

재료적 한계

가장 명백한 한계는 유도 가열이 전기 전도성 재료에만 직접적으로 작동한다는 것입니다.

플라스틱이나 세라믹과 같은 비전도성 재료는 가열되어 열을 전달하는 전도성 "수용체(susceptor)"를 사용하여 간접적으로 가열될 수 있지만, 이 공정은 이러한 재료를 위해 설계되지 않았습니다.

높은 전력 요구 사항

강력하고 고주파 자기장을 생성하려면 특수 AC 전원 공급 장치가 필요합니다. 작은 구리 코일을 통과하는 높은 전류는 코일 자체에도 엄청난 열을 발생시키므로, 코일이 녹는 것을 방지하기 위해 고급 냉각 시스템이 필수적입니다.

응용 분야에 맞는 올바른 선택

이러한 원리를 이해하면 특정 산업 또는 과학적 목표에 맞게 유도 공정을 조정할 수 있습니다.

표면 경화가 주된 목표인 경우: 고주파 전원 공급 장치를 사용하여 표피 효과를 활용하여 부품의 외부 층에 열을 집중시킵니다.
대형 부품의 용융 또는 관통 가열이 주된 목표인 경우: 낮은 주파수를 사용하여 자기장과 결과적인 열이 재료의 코어 깊숙이 침투하도록 합니다.
비자성 전도성 재료(알루미늄 또는 구리) 가열이 주된 목표인 경우: 히스테리시스 손실은 기여하지 않으므로 강력한 와전류에 전적으로 의존해야 합니다.
퀴리 온도 이하의 강자성 재료 가열이 주된 목표인 경우: 와전류와 히스테리시스의 결합된 효과를 활용할 수 있으며, 종종 공정 효율성이 더 높아집니다.

자기장을 제어하고 재료를 이해함으로써 단순한 물리적 원리를 정밀하고 강력한 제조 도구로 바꿀 수 있습니다.

요약표:

원리	주요 요인	가열에 미치는 영향
핵심 메커니즘	변화하는 자기장 및 전도성 재료	와전류(줄 효과)를 통해 내부 열 생성
가열 깊이	AC 전류 주파수 (표피 효과)	고주파수는 표면 가열; 저주파수는 코어 가열
재료 영향	전기 저항 및 자기 특성	강자성 재료는 히스테리시스 손실로 인해 추가 열 획득
실제적 한계	재료 전도성	전기 전도성 재료에만 직접 가열
