히터 설계 요구사항에 영향을 미치는 추가적인 요인은 무엇입니까? 성능 및 수명 최적화

목표 온도 외에도, 효과적인 산업용 히터를 설계하려면 작동 환경과 물리적 제약에 대한 전체적인 분석이 필요합니다. 주요 추가 요인은 세 가지 주요 범주로 나뉩니다. 공정의 열역학(얼마나 빠르고 자주 가열해야 하는지), 시스템 통합 요구사항(전력, 제어 및 물리적 공간), 환경 및 상업적 제약(오염 물질, 안전 및 예산).

히터의 조기 고장 또는 성능 저하의 가장 흔한 원인은 핵심 가열 부하의 오계산이 아니라, 히터의 실제 작동 조건을 정의하는 보조적인 작동, 환경 및 시스템 제약을 고려하지 못한 것입니다.

열 성능 프로필 정의

히터의 주요 기능은 열 에너지를 전달하는 것이지만, 에너지를 어떻게 전달하는지가 얼마나 전달하는지만큼 중요합니다. 이 열 프로필은 히터의 핵심 구조와 전력 요구사항을 결정합니다.

시작, 종료 및 최고 온도

히터가 생성해야 하는 총 온도 범위는 필요한 에너지 출력을 결정합니다. 더 중요한 것은 최고 온도가 히터의 외피 및 내부 부품의 열화를 방지하고 안전한 작동 수명을 보장하는 데 필요한 재료를 결정한다는 것입니다.

램프 속도 및 유량

램프 속도는 온도가 상승해야 하는 속도입니다(예: 분당 도). 빠른 램프업에는 높은 와트 밀도(더 작은 면적에 더 많은 전력)를 가진 히터가 필요합니다. 마찬가지로, 높은 유량(공기 또는 물과 같은)을 가진 물질을 가열하려면 움직이는 매체로 열을 효과적으로 전달하기 위해 훨씬 더 많은 전력이 필요합니다.

사이클링 빈도

히터가 켜지고 꺼지는 빈도는 수명에 큰 영향을 미칩니다. 고주파 사이클링은 반복적인 열팽창 및 수축을 유발하여 부품에 스트레스를 주고 조기 고장을 일으킬 수 있습니다. 이 요인은 히터 유형 선택과 필요한 제어 시스템의 정교함에 영향을 미칩니다.

히터를 시스템에 통합

히터는 진공 상태에서 작동하지 않습니다. 히터는 서비스하는 더 큰 기계 또는 공정의 제약 내에서 물리적으로나 전기적으로 적합해야 합니다.

물리적 공간 및 폼 팩터

종종 가장 어려운 제약은 사용 가능한 물리적 공간입니다. 좁은 간격 또는 복잡한 기하학적 구조는 표준 히터 유형을 배제하고 사용 가능한 공간에 맞게 맞춤 설계된 카트리지, 밴드 또는 유연한 히터를 필요로 할 수 있습니다.

사용 가능한 전력 및 제어

히터의 설계는 시설의 사용 가능한 전기 서비스에 의해 근본적으로 제한됩니다. 전압, 상 및 총 전류는 설계의 협상 불가능한 시작점입니다. 또한 히터는 간단한 온/오프 온도 조절기든 램프 속도를 관리하고 온도 오버슈트를 방지하는 정교한 PID 컨트롤러든 열 제어 시스템과 호환되어야 합니다.

절충 및 외부 위험 이해

최종 설계는 이상적인 성능과 환경, 안전 및 예산을 포함한 실제 제약 사이의 균형입니다.

환경 오염 물질

작동 환경에 수분, 오일, 화학 물질 또는 마모성 입자가 존재하면 히터 고장의 주요 원인이 됩니다. 설계는 부식, 단락 및 물리적 손상으로부터 보호하기 위해 적절한 외피 재료(예: 스테인리스 스틸, 인코넬) 및 밀봉된 단자를 통합해야 합니다.

제조 공차 및 조립

히터 치수의 필요한 정밀도는 비용과 실현 가능성에 영향을 미칩니다. 매우 엄격한 공차는 제조 복잡성과 가격을 증가시킵니다. 설계는 또한 히터가 공장에서 어떻게 설치되고 서비스될 것인지 고려해야 합니다. 접근하거나 교체하기 어려운 구성 요소는 가동 중단 시간과 유지 보수 비용을 증가시키기 때문입니다.

안전 요구사항 및 인증

히터는 애플리케이션 및 지역에 대한 관련 안전 표준(예: UL 또는 CE)을 준수해야 합니다. 이러한 요구사항은 의무적인 특정 설계 규칙, 재료 선택 및 테스트 프로토콜을 지시합니다.

피할 수 없는 예산 제약

예산은 단순한 한계가 아니라 중요한 설계 매개변수입니다. 이는 성능, 재료 품질, 수명 및 기능 간의 일련의 절충을 강요합니다. 명확한 예산은 어떤 설계 요소가 "필수"이고 어떤 요소가 "있으면 좋은" 것인지 우선순위를 정하는 데 도움이 됩니다.

애플리케이션에 적합한 선택

성공을 보장하려면 히터 설계 파트너에게 애플리케이션에 대한 완전한 그림을 제공해야 합니다. 이 프레임워크를 사용하여 사양 프로세스를 안내하십시오.

주요 초점이 빠른 가열 또는 높은 처리량인 경우: 높은 와트 밀도 설계를 우선시하고 정밀한 PID 제어 시스템과 결합하십시오.
주요 초점이 혹독한 환경에서의 신뢰성인 경우: 견고한 외피 재료와 특정 오염 물질에 대한 적절한 밀봉을 강조하십시오.
주요 초점이 복잡하고 좁은 공간에 맞는 경우: 물리적 폼 팩터가 주요 제약이 될 것이며, 맞춤형 히터로 이어질 가능성이 높습니다.
주요 초점이 장기적인 작동 안정성인 경우: 사이클링 빈도에 세심한 주의를 기울이고 열 응력을 견딜 수 있도록 설계된 내구성 있는 히터를 선택하십시오.

궁극적으로 성공적인 히터 설계는 시스템 내부의 모든 측면을 고려하여 전체적으로 지정된 것입니다.

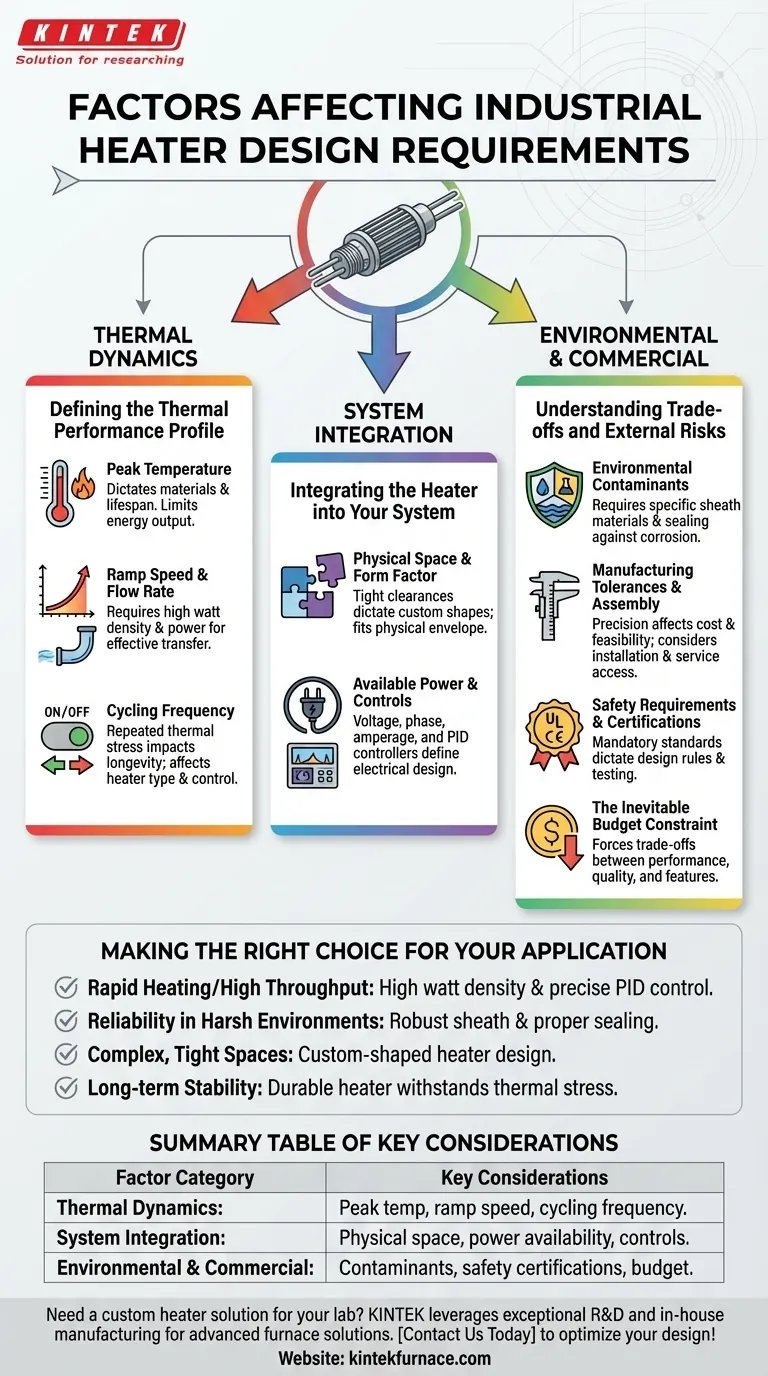

요약표:

요인 범주	주요 고려 사항
열역학	최고 온도, 램프 속도, 사이클링 빈도
시스템 통합	물리적 공간, 전력 가용성, 제어 시스템
환경 및 상업	오염 물질, 안전 인증, 예산 제약
