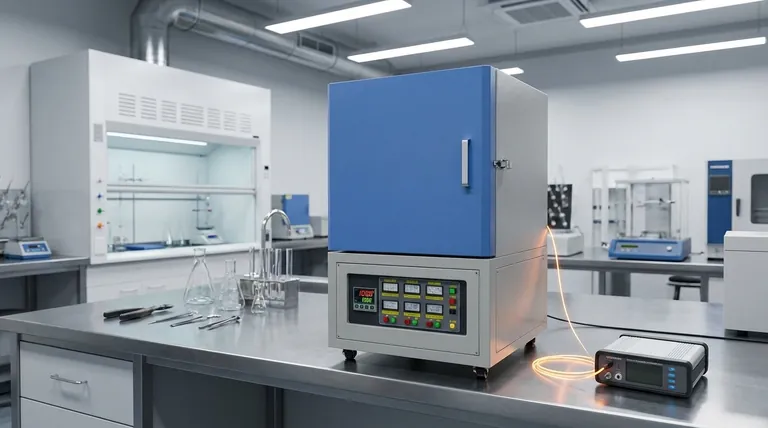

현대식 무연로의 온도는 어떻게 제어되나요? Pid 시스템으로 정밀도를 달성하세요.

핵심적으로, 현대식 무연로의 온도는 세 가지 주요 구성 요소로 이루어진 폐쇄 루프 시스템에 의해 제어됩니다. 일반적으로 열전대인 센서가 내부 온도를 측정하고 이 데이터를 디지털 PID 컨트롤러로 보냅니다. 이 컨트롤러는 시스템의 두뇌 역할을 하여 필요한 전력량을 정확하게 계산하고 실리콘 제어 정류기(SCR)에 지시하여 정확한 에너지를 전기 발열체에 공급함으로써 안정적이고 정확한 열을 보장합니다.

현대식 퍼니스의 정밀도의 비결은 단일 구성 요소가 아니라 디지털 피드백 루프 내의 동적 상호 작용에 있습니다. 이 시스템은 설정 온도를 놀라울 정도로 안정적으로 유지하기 위해 지속적으로 측정, 계산 및 수정하며, 이는 이전의 제어 방식을 훨씬 능가합니다.

온도 제어의 핵심 구성 요소

현대식 무연로의 온도 제어는 센서, 컨트롤러, 전력 조절기가 통일되어 작동하는 정교한 합성체입니다. 각 부분을 이해하면 전체 시스템이 어떻게 그토록 높은 정밀도를 달성하는지 명확해집니다.

센서: 열전대

열전대는 시스템의 신경 말단입니다. 이는 퍼니스 챔버 내부에 배치되어 실제 온도를 실시간으로 측정하는 견고한 센서입니다.

이러한 지속적인 데이터 스트림은 자동화된 제어를 가능하게 하는 필수적인 피드백입니다. 정확한 센서 없이는 컨트롤러는 맹목적입니다.

두뇌: PID 컨트롤러

PID(비례-적분-미분) 컨트롤러는 시스템의 지능적인 핵심입니다. 열전대로부터 온도 데이터를 수신하여 사용자가 프로그래밍한 원하는 온도(설정값)와 비교합니다.

그런 다음 정교한 계산을 수행하여 가열을 조정하는 방법을 결정합니다:

비례(Proportional): 현재 온도가 설정값과 얼마나 떨어져 있는지에 따라 전력을 조정합니다.
적분(Integral): 퍼니스가 목표보다 약간 높거나 낮게 설정되는 것을 방지하기 위해 작고 지속적인 오차를 보정합니다.
미분(Derivative): 목표 초과 달성을 방지하고 진동을 감쇠시키기 위해 미래의 온도 변화를 예측합니다.

근육: SCR 및 발열체

실리콘 제어 정류기(SCR)는 고속 고체 전력 밸브 역할을 합니다. PID 컨트롤러의 지시에 따라 SCR은 발열체로의 전기 흐름을 정밀하게 조절합니다.

이를 단순한 켜기/끄기 스위치가 아닌 고도로 반응적인 조광기로 생각하십시오. 이들은 종종 위상각 점화(phase angle firing)라고 불리는 방식을 사용하여 미세한 증분으로 전력을 공급할 수 있으며, 이는 탁월하게 부드럽고 안정적인 가열을 가능하게 합니다.

이러한 구성 요소가 함께 작동하는 방식

이 과정은 최소한의 편차로 열 평형을 유지하도록 설계된 지속적인 고속 루프입니다.

목표 설정

작업자는 종종 터치스크린과 같은 디지털 인터페이스를 사용하여 목표 온도 또는 복잡한 시간 기반 가열 프로필을 입력합니다. 현대식 퍼니스는 다양한 램프 및 유지(soak)를 가진 다단계 프로그램을 저장할 수 있습니다.

지속적인 측정 및 수정

작동이 시작되면 열전대는 1분에 수천 번씩 챔버 온도를 PID 컨트롤러에 지속적으로 보고합니다.

컨트롤러는 실제 온도와 설정값의 차이인 "오차"를 즉시 계산합니다.

지능적인 전력 조정

PID 알고리즘은 이 오차 값을 사용하여 SCR에 명령하고, SCR은 발열체의 전력을 조정합니다. 퍼니스가 너무 차가우면 전력이 증가합니다. 설정값에 가까워지면 오버슈팅을 방지하기 위해 전력이 점진적으로 감소합니다.

이 폐쇄 루프 시스템은 반응성이 뛰어나 퍼니스 도어를 여는 것과 같은 모든 변동에 신속하게 대응합니다.

트레이드오프 이해: 제어 방법

PID는 정확성과 효율성 모두에서 단순한 방법을 능가하므로 업계 표준이 되었습니다.

단순 켜기/끄기 (서모스탯) 제어

가정용 온도 조절기와 같은 가장 기본적인 방법입니다. 히터는 설정값에 도달할 때까지 완전히 켜졌다가 완전히 꺼집니다. 이는 목표 온도 위아래로 지속적인 온도 변동을 유발하므로 정밀한 응용 분야에서는 허용되지 않습니다.

비례 제어

한 단계 발전한 비례 제어는 온도가 설정값에 가까워짐에 따라 전력을 줄입니다. 이는 큰 오버슈팅을 방지하지만 퍼니스가 목표와 약간 다른 온도에서 안정화되는 "처짐" 또는 정상 상태 오차 현상이 발생하는 경우가 많습니다.

PID 제어의 우월성

PID 제어는 두 가지 단순한 방법의 문제를 해결합니다. "적분" 기능은 비례 제어의 정상 상태 오차를 제거하는 반면, "미분" 기능은 켜기/끄기 시스템에서 볼 수 있는 오버슈팅을 적극적으로 방지합니다. 이로 인해 가장 정확하고 에너지 효율적인 선택이 됩니다.

귀하의 응용 분야에 맞는 올바른 선택

제어 시스템을 이해하면 기술 요구 사항에 맞는 퍼니스를 선택할 수 있습니다.

프로세스 반복성과 정확성이 주요 관심사일 경우(예: 재료 과학, 품질 관리): 최소한의 온도 편차를 보장하는 유일한 방법이므로 실제 PID 컨트롤러를 사용하는 퍼니스인지 확인해야 합니다.
복잡한 열 프로필 실행이 주요 관심사일 경우(예: 어닐링, 회분식, 템퍼링): 복잡한 가열 및 냉각 주기를 자동화하기 위해 고급 다단계 프로그래밍 기능이 있는 퍼니스를 찾아보십시오.
운영 효율성과 사용 편의성이 주요 관심사일 경우: 에너지 절약 유지 설정, 직관적인 터치스크린 인터페이스 및 원격 모니터링 기능을 갖춘 모델을 우선적으로 고려하십시오.

이러한 시스템이 어떻게 작동하는지 이해함으로써 열 처리가 변수가 아닌 정밀하게 제어되는 상수가 되도록 보장할 수 있습니다.

요약 표:

구성 요소	기능	주요 특징
열전대	온도 측정	실시간 피드백 제공
PID 컨트롤러	전력 조정 계산	오차 제거 및 오버슈트 방지
SCR	발열체에 대한 전력 조절	부드럽고 정밀한 가열 가능
