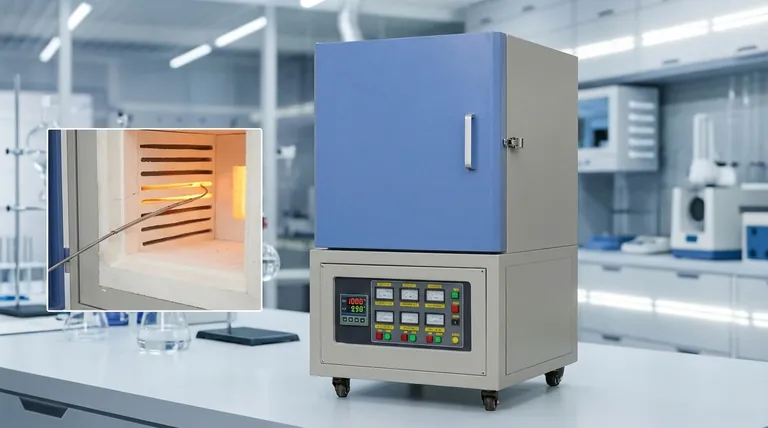

전기로에서 온도는 어떻게 제어됩니까? 실험실을 위한 정밀 가열 달성

본질적으로 전기로는 폐쇄 루프 피드백 시스템을 사용하여 온도를 제어합니다. 이 시스템은 설정 온도를 설정하는 제어기, 내부 실제 온도를 측정하는 센서(일반적으로 열전대), 그리고 설정값과 정확하게 일치하도록 발열체를 켜거나 끄는 스위칭 메커니즘으로 구성됩니다.

전체 프로세스는 측정, 비교 및 조정의 지속적인 순환입니다. 전기로는 단순히 "켜짐" 또는 "꺼짐" 상태가 아니라, 특정 온도를 놀라운 안정성으로 유지하기 위해 전력 출력을 지능적으로 조절합니다.

온도 제어 시스템 분석

전기로가 정밀도를 달성하는 방법을 진정으로 이해하려면 주요 구성 요소를 살펴봐야 합니다. 각 부품은 온도 조절 과정에서 뚜렷하고 중요한 역할을 합니다.

제어기: 작동의 두뇌

온도 제어기는 사용자 인터페이스이자 의사 결정 센터입니다. 여기에 설정값이라고 하는 원하는 온도를 입력합니다.

제어기는 간단한 수동 다이얼부터 고급 디지털 장치까지 다양합니다. 최신 프로그래밍 가능한 제어기를 사용하면 승온 속도(가열 속도), 유지 시간(온도 유지 시간), 냉각 기간을 포함한 전체 가열 주기를 정의할 수 있습니다.

센서: 눈과 귀

전기로 내부에서 열전대는 온도 센서 역할을 합니다. 이는 전기로 챔버의 실시간 온도를 측정하는 견고하고 신뢰할 수 있는 장치입니다.

이 측정값, 즉 프로세스 변수는 지속적으로 제어기로 피드백됩니다. 전체 시스템의 정확도는 이 열전대의 올바른 배치와 보정에 크게 좌우됩니다.

스위칭 메커니즘: 손

제어기 자체가 발열체에 직접 전력을 공급하지는 않습니다. 대신, 일반적으로 전자 릴레이인 스위칭 장치에 신호를 보냅니다.

제어기가 가열이 필요하다고 판단하면 릴레이에 닫으라는 신호를 보내 회로를 완성하고 발열체에 전력을 공급합니다. 설정값에 도달하면 제어기가 릴레이에 열리라는 신호를 보내 전원을 차단합니다.

발열체 및 단열재: 기반

제어 로직의 활성 부분은 아니지만, 발열체와 단열재는 기본입니다. 발열체는 열 에너지를 공급하고, 고성능 단열재는 열 손실을 최소화합니다.

효율적인 단열재는 온도를 안정적이고 균일하게 유지하여 제어기의 작업을 용이하게 하고 전기로의 전반적인 정확성과 에너지 효율성을 향상시킵니다.

절충 및 한계 이해

효과적이지만, 이 제어 방식에는 고정밀 작업을 위해 이해해야 할 고유한 특성과 잠재적인 절충 사항이 있습니다.

기본 제어 및 온도 오버슈트

단순한 켜기/끄기 릴레이를 사용하는 표준 제어기는 때때로 오버슈트라는 현상을 유발할 수 있습니다. 전원이 차단된 후에도 발열체가 여전히 뜨거워서 전기로 온도가 설정값을 잠시 초과하여 상승할 수 있습니다.

많은 응용 분야에서 이러한 사소한 변동은 완전히 허용 가능합니다.

PID를 사용한 고급 제어

최대 안정성이 필요한 공정의 경우, 많은 전기로에서 PID(비례-적분-미분) 제어기를 사용합니다. 이것은 더 정교한 "두뇌"입니다.

PID 제어기는 단순히 켜거나 끄는 대신 발열체에 대한 전력을 지능적으로 조절할 수 있습니다. 전기로의 동작을 학습하여 오버슈트를 예측하고 방지함으로써 뛰어난 정확도로 온도를 유지합니다.

센서 정확도가 가장 중요함

전체 제어 시스템은 수신하는 정보만큼만 우수합니다. 부적절하게 배치되거나 보정되지 않은 열전대는 부정확한 온도를 보고하여 제어기가 잘못된 설정값을 유지하도록 만들 수 있습니다. 민감한 작업을 위해서는 정기적인 확인이 필수적입니다.

응용 분야에 맞는 올바른 선택하기

특정 목표에 따라 필요한 제어 수준이 결정됩니다. 구성 요소를 이해하면 작업에 적합한 도구를 선택할 수 있습니다.

일반 가열 또는 간단한 공정이 주된 초점인 경우: 표준 디지털 제어기 및 릴레이 시스템이 있는 전기로는 안정적이고 비용 효율적인 솔루션을 제공합니다.
어닐링 또는 소결과 같은 고정밀 응용 분야가 주된 초점인 경우: 온도 변동을 최소화하고 오버슈트를 방지하려면 PID 제어기가 장착된 전기로가 필수적입니다.
복잡한 다단계 열 주기(thermal cycles)가 주된 초점인 경우: 사용자 정의 승온 속도와 유지 시간을 정의할 수 있는 완전 프로그래밍 가능한 제어기는 필수적입니다.

이 제어 시스템을 이해하면 특정 응용 분야에 맞는 올바른 전기로를 선택하고 반복 가능하고 정확한 결과를 얻을 수 있는 힘을 얻게 됩니다.

요약 표:

구성 요소	온도 제어 역할
제어기	목표 온도를 설정하고 가열 주기를 관리함 (예: 승온 속도, 유지 시간)
센서 (열전대)	전기로 내부의 실제 온도를 측정함
스위칭 메커니즘 (릴레이)	제어기 신호에 따라 발열체를 켜거나 끔
발열체 및 단열재	열을 제공하고 온도 안정성을 유지함
PID 제어기	오버슈트를 방지하기 위해 전력을 정밀하게 조절하기 위한 고급 옵션
