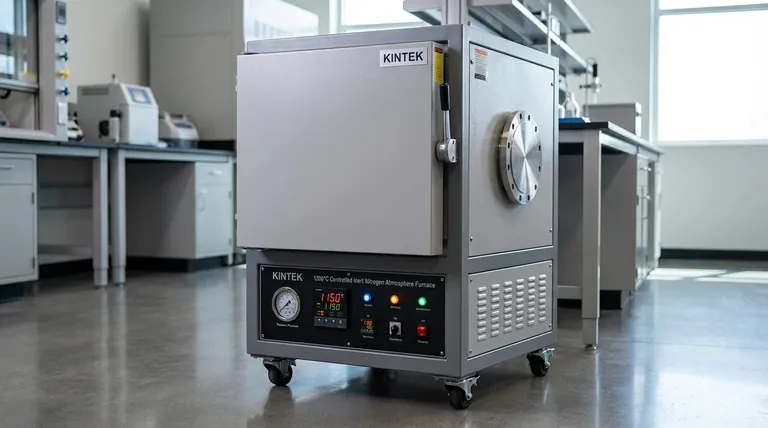

박스형 어닐링 분위기 용광로에서 온도 제어 시스템은 어떻게 작동합니까? 정밀한 열 관리 달성

핵심적으로, 박스형 어닐링 용광로의 온도 제어 시스템은 연속적인 폐쇄 루프 피드백 시스템으로 작동합니다. 센서를 사용하여 내부 온도를 정밀하게 측정하고, 그 측정값을 컨트롤러의 사전 설정된 목표값과 비교한 다음, 어닐링 공정에 필요한 정확한 열 조건을 유지하기 위해 가열 요소에 공급되는 전력을 자동으로 조정합니다.

이 시스템의 목적은 단순히 용광로를 가열하는 것이 아니라, 높은 충실도로 정밀한 열 프로파일을 실행하는 것입니다. 실시간 피드백을 기반으로 에너지 흐름을 지능적으로 관리함으로써 이를 달성하며, 처리되는 재료가 원하는 야금학적 특성을 얻도록 보장합니다.

온도 제어의 핵심 구성 요소

현대적인 용광로 온도 제어 시스템은 단일 유기체의 감각, 두뇌, 손처럼 기능하는 세 가지 중요한 상호 연결된 부분으로 구성됩니다.

온도 센서 ("눈")

용광로 챔버 내부의 시스템 "눈"은 열전대입니다. 이 견고한 센서는 극한의 열을 견딜 수 있도록 설계되었습니다.

열전대는 온도에 따라 예측 가능하게 변하는 미세한 전압을 생성하여 작동합니다. 이 신호는 용광로에서 컨트롤러로 전송되어 내부 환경의 지속적이고 실시간 측정을 제공합니다.

온도 컨트롤러 ("두뇌")

온도 컨트롤러는 중앙 처리 장치입니다. 열전대로부터 전압 신호를 받아 온도 판독값으로 변환합니다.

주요 임무는 이 실제 온도를 원하는 온도(설정값)와 비교하는 것입니다. 현대 컨트롤러는 정교한 PID(비례-적분-미분) 제어 알고리즘을 사용하여 편차에 어떻게 반응할지 결정합니다. 이 알고리즘은 지능적인 조정을 가능하게 하여 온도 오버슈트 또는 느린 반응 시간을 방지합니다.

액추에이터 ("손")

액추에이터는 컨트롤러의 결정을 행동으로 옮깁니다. PID 알고리즘의 출력에 따라 컨트롤러는 액추에이터(일반적으로 솔리드 스테이트 릴레이(SSR) 또는 사이리스터 조절기)로 신호를 보냅니다.

이 장치는 용광로의 가열 요소로 흐르는 전력을 정밀하게 조절합니다. 급속 가열을 위해 전체 전력을 공급하거나, 안정적인 온도를 유지하기 위해 부분 전력을 공급하거나, 냉각 단계에서는 전력을 공급하지 않을 수 있습니다.

시스템이 정밀도를 달성하는 방법

이러한 구성 요소의 조합은 단순한 가열을 넘어 복잡하고 다단계의 어닐링 주기를 실행할 수 있게 합니다.

PID 알고리즘 작동 방식

단순히 켜지거나 꺼지는 기본 온도 조절기와 달리 PID 컨트롤러는 미묘한 조정을 합니다.

비례(Proportional): 현재 온도가 설정값에서 얼마나 멀리 떨어져 있는지에 따라 전력을 조정합니다. 큰 차이는 큰 조정을 유발합니다.
적분(Integral): 시간이 지남에 따라 작고 지속적인 오차를 수정하여 시스템이 목표보다 약간 높거나 낮게 안정되지 않도록 합니다.
미분(Derivative): 온도 변화의 속도를 살펴서 미래의 변화를 예측하여 진동을 억제하고 목표를 초과하는 것을 방지합니다.

프로그래밍 가능한 가열 주기

이러한 정밀 제어는 작업자가 전체 열 프로파일을 프로그래밍할 수 있도록 합니다. 현대 컨트롤러는 다음을 포함하는 완전하고 자동화된 주기를 관리할 수 있습니다.

램프-업(Ramp-up): 제어된 온도 상승률(예: 분당 10°C).
침지(Soak, 또는 Hold): 온도가 높은 안정성으로 일정하게 유지되는 특정 시간.
냉각(Cool-down): 제어된 냉각 속도로, 이는 종종 재료의 최종 특성에 가열 자체만큼 중요합니다.

절충 및 고려 사항 이해

매우 효과적이지만, 시스템의 성능은 여러 요인에 따라 달라집니다.

센서 배치 및 정확도

열전대의 위치는 매우 중요합니다. 잘못 배치되면 작업물의 실제 온도를 나타내지 않을 수 있습니다. 매우 큰 용광로의 경우 균일한 가열을 보장하기 위해 여러 개의 열전대와 제어 구역이 필요할 수 있습니다.

PID 컨트롤러 튜닝

PID 컨트롤러는 "플러그 앤 플레이" 방식이 아닙니다. 용광로의 특정 열 특성에 맞게 튜닝해야 합니다. 부적절한 튜닝은 온도가 설정값을 중심으로 심하게 진동하거나 안정화하는 데 너무 오랜 시간이 걸려 어닐링 공정을 손상시킬 수 있습니다.

용광로 분위기와의 상호 작용

보호 가스를 주입하는 분위기 제어 시스템은 열 전달에 직접적인 영향을 미칩니다. 가스 흐름은 작업물에서 열을 빼앗아갈 수 있습니다. 온도 제어 시스템은 이러한 열 교란을 보상하여 안정적인 온도를 유지할 만큼 충분히 반응해야 합니다.

공정에 적합한 선택하기

이 시스템을 이해하면 공정 품질을 보장하고 정보에 입각한 결정을 내릴 수 있습니다.

공정 반복성과 품질에 중점을 둔다면: 모든 배치에 정확히 동일한 열 프로파일이 적용되도록 현대적이고 프로그래밍 가능한 PID 컨트롤러가 있는 용광로를 고집하십시오.
공정 문제 해결에 중점을 둔다면: 시스템을 순서대로 조사하십시오. 첫째, 열전대가 올바르게 배치되어 작동하는지 확인하십시오. 둘째, 컨트롤러의 PID 튜닝 매개변수를 검토하십시오. 마지막으로, 액추에이터(SSR)와 가열 요소가 올바르게 반응하는지 확인하십시오.
새 장비 구매에 중점을 둔다면: 필요한 온도 정확도(예: ±1°C)와 실행해야 하는 가열 주기의 복잡성을 명시하십시오. 이는 컨트롤러와 시스템이 야금학적 요구 사항과 일치하도록 보장합니다.

궁극적으로 온도에 대한 이 정밀하고 동적인 제어는 성공적이고 반복 가능한 어닐링을 가능하게 하는 핵심 기술입니다.

요약표:

구성 요소	기능	주요 특징
온도 센서	내부 온도 측정	실시간 피드백을 위한 열전대 사용
온도 컨트롤러	실제 온도와 설정 온도 비교	지능형 조정을 위해 PID 알고리즘 사용
액추에이터	가열 요소에 전력 조정	정밀 조절을 위해 SSR 또는 사이리스터 활용
PID 알고리즘	안정적인 온도 제어 보장	비례, 적분, 미분 작용으로 오버슈트 방지
프로그래밍 가능한 주기	복잡한 열 프로파일 관리	램프-업, 침지 및 냉각 단계 포함
