본질적으로 머플로의 온도 제어 시스템은 폐쇄 루프 피드백 메커니즘으로 작동합니다. 로 내부의 온도 센서(열전대)는 실제 온도를 지속적으로 측정하여 이 정보를 디지털 컨트롤러로 보냅니다. 컨트롤러는 이 측정값을 사용자가 설정한 원하는 온도와 비교하여 전기 발열체를 지능적으로 켜거나 꺼서 설정값을 정밀하게 유지합니다.
머플로의 진정한 효과는 단순히 뜨거워지는 능력이 아니라, 물리적 설계와 전자적 두뇌 사이의 정교한 상호 작용에 있습니다. 이는 고도로 단열되고 균일한 가열 챔버와 반응성이 뛰어난 제어 시스템을 결합하여 정밀하고 안정적이며 반복 가능한 고온 환경을 제공합니다.
제어 시스템의 핵심 구성 요소
이로써 퍼니스가 어떻게 정밀한 제어를 달성하는지 이해하려면, 지속적으로 통신하는 세 가지 핵심 구성 요소를 살펴보는 것이 필수적입니다.
센서: 열전대 (Thermocouple)
열전대는 시스템의 신경 말단으로, 가열 챔버 내부에 직접 배치됩니다. 이는 두 가지 다른 금속 와이어를 한쪽 끝에서 접합하여 만들어집니다.
이 접합부는 온도에 따라 예측 가능하게 변화하는 미세한 전압을 생성합니다. 이 전압 신호는 전체 제어 시스템이 의존하는 실시간의 정확한 온도 측정을 제공합니다.
두뇌: 온도 컨트롤러 (Temperature Controller)
온도 컨트롤러는 작동의 중앙 처리 장치입니다. 열전대에서 오는 전압 신호를 수신하여 이를 온도 값(예: 섭씨 또는 화씨)으로 변환합니다.
주요 임무는 이 실제 온도를 사용자가 프로그래밍한 설정값 온도와 지속적으로 비교하는 것입니다. 이 차이를 기반으로 발열체에 전력을 공급할지 아니면 차단할지 결정합니다.
근육: 발열체 (Heating Elements)
내부 챔버 벽을 따라 발열체가 배치되어 있으며, 이는 일반적으로 니크롬(nichrome) 또는 탄화규소(silicon carbide) 와이어와 같은 고저항 재료로 만들어집니다.
컨트롤러가 전원 공급 신호를 보내면, 전류가 이 발열체를 통해 흘러 뜨겁게 빛나게 되며 복사 및 대류를 통해 강렬한 열을 발생시킵니다. 컨트롤러가 전원을 차단하면 발열체는 새로운 열 생성을 멈춥니다.
시스템이 정밀도와 안정성을 달성하는 방법
앞서 설명한 단순한 켜기/끄기 스위칭은 기능적이지만, 현대식 퍼니스는 온도 오버슈팅(overshooting)을 방지하고 뛰어난 안정성을 보장하기 위해 보다 진보된 방법을 사용합니다.
PID 제어의 원리
대부분의 고품질 퍼니스 컨트롤러는 PID(비례-적분-미분) 제어라고 알려진 정교한 알고리즘을 사용합니다. 이것이 종종 1도 이내(+/- 1°C)의 정확도를 허용하는 비결입니다.
- 비례(P): 설정값과 실제 온도 사이의 현재 차이에 반응합니다. 차이가 클수록 더 강력한 반응을 보입니다.
- 적분(I): 과거 오류를 수정하여 시간이 지남에 따라 발생할 수 있는 작고 안정적인 온도 하강 현상을 제거합니다.
- 미분(D): 온도 변화 속도를 확인하여 미래 온도를 예측하고, 설정점에 도달함에 따라 가열 속도를 늦춰 오버슈팅을 방지합니다.
단열된 머플 챔버의 역할
제어 시스템은 독립적으로 작동하지 않습니다. 퍼니스의 물리적 설계가 매우 중요합니다. 내부 세라믹 챔버, 즉 머플(muffle)은 두꺼운 고품질 단열재 층으로 둘러싸여 있습니다.
이 설계는 외부 환경으로의 열 손실을 최소화합니다. 단열이 잘 된 챔버는 온도를 효과적으로 유지하므로 컨트롤러가 덜 힘들게 작동하며 발열체를 덜 자주 스위칭해도 되므로 안정성이 향상되고 온도 분포가 균일해집니다.
프로그래밍 가능한 제어 사이클
현대의 디지털 컨트롤러는 퍼니스를 단순한 오븐에서 정밀한 공정 도구로 격상시킵니다. 사용자는 다단계 가열 사이클을 프로그래밍할 수 있습니다.
단일 온도를 설정하는 대신, 승온 속도(ramp rates)(가열 속도), 유지 시간(dwell times)(특정 온도에서 유지하는 시간), 냉각 기간을 정의하여 전체 공정을 정의할 수 있습니다. 이는 재현성이 매우 중요한 고급 재료 가공 및 과학 연구에 필수적입니다.
절충점 이해하기
강력하긴 하지만 모든 제어 시스템이 동일하게 만들어지지는 않습니다. 차이점을 이해하는 것이 퍼니스를 효과적으로 선택하고 사용하는 데 중요합니다.
컨트롤러 유형: 단순 vs. 프로그래밍 가능
기본적인 퍼니스는 단일 온도 설정점만 허용하는 단순한 디지털 컨트롤러와 함께 제공될 수 있습니다. 이는 건조 또는 재(灰) 처리와 같은 단순한 응용 분야에 완벽하게 적합합니다.
그러나 어닐링, 소결 또는 결정 성장을 포함한 복잡한 공정을 위해서는 수십 또는 수백 개의 프로그래밍 가능한 단계를 가진 프로그래밍 가능한 PID 컨트롤러가 필수적입니다.
자동 튜닝의 중요성
PID 컨트롤러는 그 매개변수(P, I, D 값)가 퍼니스의 특정 열 특성에 맞춰졌을 때 가장 잘 작동합니다. 많은 최신 컨트롤러에서 발견되는 자동 튜닝 기능은 이 프로세스를 자동화합니다.
자동 튜닝을 활성화하면 퍼니스가 설정점 주변에서 사이클을 실행하여 컨트롤러가 가열 및 냉각 속도를 "학습"할 수 있도록 합니다. 그런 다음 해당 특정 장비에 최적인 PID 값을 계산하여 최대 안정성과 최소 온도 오버슈팅을 보장합니다.
데이터 로깅 및 연결성

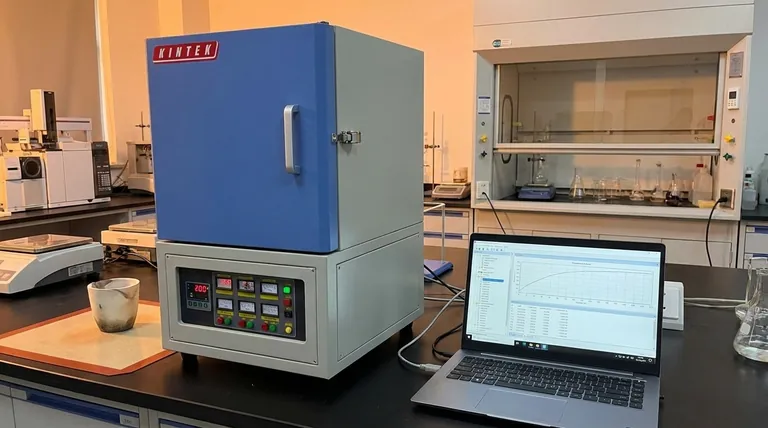

연구 또는 품질 관리 환경에서는 공정이 올바르게 실행되었음을 증명하는 것이 중요합니다. 많은 고급 컨트롤러에는 퍼니스를 컴퓨터에 연결하기 위한 통신 포트(DB9 또는 USB 포트 등)가 포함되어 있습니다.
이를 통해 실시간 모니터링이 가능하며, 더 중요하게는 전체 온도 사이클의 데이터 로깅을 분석 및 기록 보관용으로 사용할 수 있습니다.
귀하의 응용 분야에 맞는 올바른 선택하기
귀하의 특정 목표는 필요한 제어 수준을 결정합니다.
- 단순한 재 처리, 건조 또는 기본 열처리가 주요 초점이라면: 표준 단일 설정점 디지털 컨트롤러가 있는 퍼니스가 효율적이고 비용 효율적입니다.
- 복잡한 재료 합성 또는 반복 가능한 어닐링이 주요 초점이라면: 다단계 기능을 갖춘 프로그래밍 가능한 PID 컨트롤러가 정밀한 열 프로파일을 정의하는 데 필수적입니다.
- 공정 검증 및 데이터 분석이 주요 초점이라면: 자동 튜닝 기능과 데이터 로깅을 위한 통신 포트가 포함된 컨트롤러를 선택해야 합니다.
센서, 컨트롤러, 발열체가 어떻게 함께 작동하는지 이해함으로써, 귀하는 자신 있게 퍼니스를 작동시켜 정밀하고 반복 가능한 열처리 결과를 얻을 수 있습니다.
요약표:
| 구성 요소 | 기능 | 주요 특징 |
|---|---|---|
| 열전대 | 챔버 내부 온도 측정 | 실시간 정확도를 위한 전압 신호 생성 |
| 온도 컨트롤러 | 실제 온도 대 설정 온도 비교 | 정밀도(±1°C)를 위한 PID 제어 사용 |
| 발열체 | 전원 공급 시 열 생성 | 내구성을 위한 니크롬 또는 탄화규소로 제작 |
| 단열된 머플 챔버 | 열 손실 최소화 | 균일한 온도 분포 및 안정성 보장 |
