저항과 저항률은 발열체에 어떻게 적용되나요?핵심 원리 설명

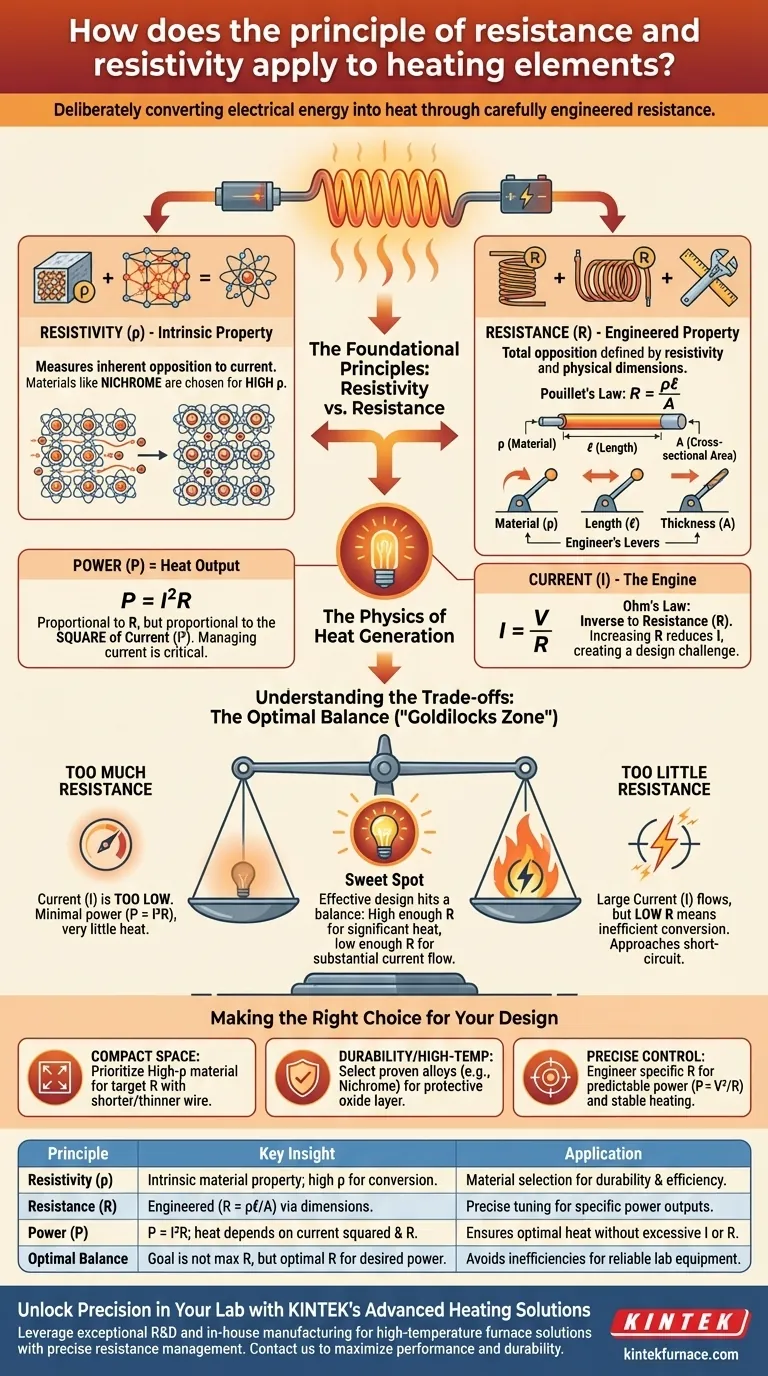

발열체는 전기 저항과 저항률의 원리를 이용해 전기 에너지를 열로 변환합니다.몰리브덴 디실리사이드(MoSi2)와 같이 저항률이 높은 재료는 전류 흐름에 반대하여 줄 가열을 통해 열을 발생시키기 때문에 선택됩니다.발열체의 저항(R)은 푸옐의 법칙(R = ρℓ/A)에 따라 저항률(ρ), 길이(ℓ), 단면적(A)에 의해 결정됩니다.이 저항은 저항이나 전류가 높을수록 열 발생이 증가하는 줄의 제1법칙(P = I²R)에 따라 전력 출력을 결정합니다.ASTM 및 DIN과 같은 표준은 저항 허용 오차를 지정하여 일관된 성능을 보장합니다.발열체는 고온에서 성능 저하 없이 효율적으로 작동하려면 저항, 열 안정성, 기계적 내구성이 균형을 이루어야 합니다.

핵심 사항을 설명합니다:

저항률 및 소재 선택
- 발열체는 열 발생을 극대화하기 위해 전기 저항이 높은 소재(예: MoSi2)를 사용합니다.
- 저항률(ρ)은 본질적인 특성으로, ρ가 높을수록 전류에 대한 저항이 커져 더 많은 열이 발생합니다.
- MoSi2는 안정적인 저항과 내구성으로 인해 극한의 온도(최대 1850°C)에서 선호됩니다.
저항 계산(푸옐의 법칙)
- 저항(R)은 저항률(ρ), 길이(ℓ), 단면적(A)에 따라 달라집니다: R = ρℓ/A .
- 전선이 길거나 가늘면 저항이 증가하고, 짧거나 굵으면 저항이 감소합니다.
- 표준(ASTM/DIN)은 일관성을 보장하기 위해 전선 길이당 저항에 대해 ±5~8%의 허용 오차를 설정합니다.
줄 가열 원리
- 전류가 원자 격자 마찰과 상호작용할 때 열이 발생합니다(줄 가열).
- 전력(P)은 다음을 통해 계산됩니다. P = I²R 또는 P = IV 로 열 출력을 전류 및 저항과 연결합니다.
- 초전도체(제로 저항)는 이 효과를 우회하지만 발열체는 저항성 물질에 의존합니다.
열 및 운영 고려 사항
- MoSi2 소자는 700~1200°C로 노출을 제한하여 \"해충\" 열화를 방지합니다.
- 안정적인 저항으로 인해 빠른 열 순환과 높은 와트 부하를 달성할 수 있습니다.
- IEC 표준은 절연, 연면거리 및 누설 전류를 규제하여 안전성을 보장합니다.
구매자를 위한 설계 시사점
- 목표 온도에 따라 재료를 선택합니다(예: >1200°C의 경우 MoSi2).
- 저항과 전력 요구 사항의 균형을 맞추기 위해 전선 치수(ℓ, A)를 최적화합니다.
- 신뢰성과 안전성을 위해 ASTM/DIN/IEC 표준을 준수하는지 확인합니다.

이러한 원칙을 이해함으로써 구매자는 발열체의 효율, 수명, 특정 애플리케이션에 대한 적합성을 평가할 수 있습니다.

요약 표:

핵심 원칙	설명	애플리케이션
저항률(ρ)	재료의 고유 특성으로, ρ가 높을수록 열 발생량이 커집니다.	극한 온도(최대 1850°C)에 사용되는 MoSi2.
저항(R)	푸옐의 법칙(R = ρℓ/A)을 통해 계산됩니다.전선이 길고 가늘수록 R이 증가합니다.	ASTM/DIN 표준은 일관성을 위해 ±5-8%의 허용 오차를 설정합니다.
줄 가열(P)	P = I²R 또는 P = IV를 통해 생성되는 열.R 또는 I가 높을수록 열 출력이 증가합니다.	초전도체는 이를 우회하지만 발열체는 저항성 소재에 의존합니다.
열 안정성	MoSi2는 700~1200°C로 노출을 제한하여 성능 저하를 방지합니다.	빠른 열 순환과 높은 와트 로딩을 달성할 수 있습니다.
설계 고려 사항	재료 선택, 전선 치수 및 IEC/ASTM 표준 준수.	효율성, 수명, 안전성을 보장합니다.
