본질적으로 어닐링로는 간단한 원리로 작동합니다. 재료를 가열하고, 특정 온도에서 유지한 다음, 제어된 방식으로 냉각하는 것입니다. 이 3단계 과정은 재료를 녹이는 것이 아니라, 재결정 온도 이상으로 충분히 가열하여 내부 구조를 근본적으로 재설정하고 응력을 완화하며 특성을 개선하는 데 있습니다.
어닐링의 진정한 목적은 단순히 금속을 가열하고 냉각하는 것이 아닙니다. 이는 재료의 내부 결정립 구조를 조작하여 경도와 연성을 교환하고 내부 응력을 제거하여 향후 파손을 방지하도록 설계된 정밀한 야금 공정입니다.
어닐링의 세 가지 기본 단계
어닐링로는 신중하게 타이밍이 정해진 열 사이클을 실행합니다. 각 단계는 재료의 미세 구조를 변경하는 데 뚜렷한 목적을 가집니다.
1단계: 가열 단계
공정은 제어된 속도로 재료를 가열하는 것으로 시작됩니다. 목표는 전체 공작물을 재결정점 이상의 목표 온도까지 균일하게 도달시키는 것입니다.
이것은 재료의 내부 격자 내에서 변형이 없는 새로운 결정립이 형성되기 시작하는 온도입니다. 과열이나 불균일한 가열을 피하기 위해 정밀한 온도 제어가 중요합니다.
2단계: 유지(Soaking) 단계
목표 온도에 도달하면 재료를 특정 기간 동안 해당 온도에서 "유지(soak)"합니다. 이 단계의 길이는 재료 유형, 두께 및 원하는 결과에 따라 달라집니다.
유지는 온도가 재료 전체 단면에 걸쳐 균일하게 전달되도록 보장하고 필요한 미세 구조 변화가 완료되도록 합니다.
3단계: 냉각 단계
마지막으로, 재료는 매우 제어된 방식으로 냉각됩니다. 냉각 속도는 재료의 최종 특성을 고정하므로 아마도 가장 중요한 변수일 것입니다.
냉각은 원하는 연성 수준과 결정립 크기에 따라 느리게(로 내부에 공작물을 둔 채 냉각) 또는 더 빠르게(불활성 가스 또는 수냉 시스템 사용) 진행될 수 있습니다.
재료 내부에서는 무슨 일이 일어날까요?
로가 열 프로그램을 실행하는 동안 재료 자체는 미시적 수준에서 변형을 겪습니다.
회복(Recovery): 내부 응력 완화
온도가 처음 상승함에 따라 재료는 회복 단계에 들어갑니다. 이때 결정 격자는 주조, 단조 또는 용접과 같은 이전 작업으로 인해 유도된 내부 응력을 완화하기에 충분한 열 에너지를 얻습니다. 이는 향후 뒤틀림이나 균열을 방지합니다.
재결정(Recrystallization): 새로운 결정립 형성
온도가 재결정점을 지나 계속 상승하면, 새로운 변형이 없는 결정(또는 "결정립")이 핵을 형성하고 성장하기 시작합니다. 이 새로운 결정립은 응력과 전위로 가득 찬 이전의 변형된 결정립을 대체합니다. 이것이 재료를 연화시키고 연성을 복원하는 주요 메커니즘입니다.
결정립 성장(Grain Growth): 최종 특성 개선
재료를 어닐링 온도에서 너무 오래 유지하면 새로운 변형 없는 결정립이 계속 커집니다. 이 결정립 성장을 제어하는 것은 결정립 크기가 강도 및 인성과 같은 기계적 특성에 직접적인 영향을 미치므로 필수적입니다.

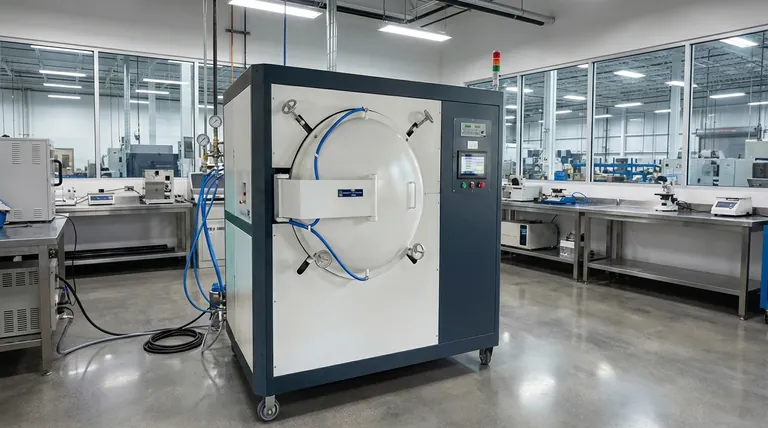

현대식 진공 어닐링로 내부
많은 현대식 어닐링 공정은 외부 대기로부터 재료를 보호하여 우수한 결과를 얻기 위해 진공로를 사용합니다.
로 본체 및 진공 시스템
공정은 밀봉된 진공 밀폐 챔버 내에서 수행됩니다. 기계식 펌프와 확산 펌프 시스템을 사용하여 가열이 시작되기 전에 챔버에서 공기를 제거합니다. 이는 진공을 생성하여 산화를 방지하고 표면 오염을 방지하여 공작물에 깨끗하고 밝은 마감을 제공합니다.
가열 및 제어 시스템
가열 요소는 복사 및 대류를 통해 균일한 열을 제공하도록 배치됩니다. 정교한 제어 시스템은 온도 센서(열전대)를 사용하여 공작물을 실시간으로 모니터링하고, 요소에 공급되는 전력을 조정하여 프로그래밍된 가열 및 유지 프로파일을 정확하게 따릅니다.
냉각 시스템
유지 단계 후, 로는 제어된 냉각 사이클을 시작할 수 있습니다. 진공로에서는 종종 챔버를 아르곤 또는 질소와 같은 고순도 불활성 가스로 다시 채운 다음, 팬으로 순환시켜 자연 냉각보다 빠르게 공작물을 냉각시킵니다.
트레이드오프 이해하기
어닐링은 강력한 도구이지만 명확한 트레이드오프가 수반됩니다. 주요 목표는 거의 항상 다른 바람직한 특성을 얻기 위해 경도를 희생하는 것입니다.
주요 이점: 연성과 가공성
재료를 어닐링하는 가장 일반적인 이유는 재료를 더 부드럽고 연성 있게 만들기 위해서입니다. 이는 가공성을 크게 향상시켜 공구 마모를 줄이고 절단, 성형 또는 인발을 더 쉽게 만듭니다.
핵심 목적: 응력 해소 및 안정성
용접, 단조 또는 냉간 가공된 부품의 경우, 어닐링은 잔류 내부 응력을 제거하는 데 중요합니다. 이는 부품을 안정화시켜 시간이 지남에 따라 또는 후속 공정 중에 발생하는 변형이나 균열을 방지합니다.
내재된 단점: 경도 및 강도 감소
재료를 연화시키는 재결정 과정은 본질적으로 인장 강도와 경도를 감소시킵니다. 어닐링은 본질적으로 퀜칭과 같은 경화 처리와 반대되는 개념입니다.
목표에 맞는 올바른 선택하기
어닐링은 재료의 최종 목표에 따라 전략적으로 적용되어야 합니다.
- 재료를 광범위한 가공을 위해 준비하는 데 중점을 두는 경우: 최종 강도보다 절삭 용이성을 우선시하여 최대의 연성과 연성을 얻기 위해 전체 어닐링(full anneal)을 사용하십시오.
- 복잡한 어셈블리에서 변형을 방지하는 데 중점을 두는 경우: 핵심 기계적 특성을 크게 변경하지 않으면서 내부 응력을 제거하기 위해 더 낮은 온도에서 응력 완화 어닐링(stress-relief anneal)을 사용하십시오.
- 후속 열처리를 위해 재료를 최적화하는 데 중점을 두는 경우: 어닐링을 사용하여 균일하고 개선된 결정립 구조를 만들어 후속 퀜칭 및 템퍼링에 예측 가능하게 반응하도록 하십시오.
궁극적으로 어닐링은 재료의 특성을 재설정할 수 있는 정밀한 제어 기능을 제공하므로 고급 제조를 위한 기본 도구입니다.
요약표:
| 단계 | 목적 | 핵심 조치 |
|---|---|---|
| 가열 | 재결정 온도 도달 | 재료를 재결정 온도 이상으로 균일하게 가열합니다. |
| 유지 | 균일한 미세 구조 변화 | 변형이 완전히 일어나도록 목표 온도에서 유지합니다. |
| 냉각 | 최종 특성 고정 | 제어된 방식으로 냉각하여 재료의 새로운 특성을 설정합니다. |
정밀 어닐링로로 우수한 재료 특성을 얻을 준비가 되셨습니까?
KINTEK의 진공 및 분위기 로를 포함한 고급 고온로 솔루션은 탁월한 제어 및 균일성을 위해 설계되었습니다. 강력한 사내 R&D 및 제조 역량을 활용하여 응력 완화, 가공성 향상 또는 후속 열처리 준비 등 고유한 어닐링 요구 사항을 충족하기 위한 심층적인 맞춤화를 제공합니다.
오늘 저희 전문가에게 문의하여 KINTEK 로가 귀하의 연구소 역량과 제조 결과를 어떻게 향상시킬 수 있는지 논의하십시오.
