진공로는 밀봉된 챔버에서 공기를 체계적으로 제거하여 독특한 작업 환경을 조성합니다. 강력한 진공 펌프를 사용하여 내부 압력을 정상 대기압의 일부로 줄입니다. 이러한 저압 환경은 화학적으로 불활성이며, 처리되는 재료가 산소와 같은 가스와 반응하는 것을 방지하는데, 이는 고순도 열처리 공정에 필수적입니다.
진공로의 근본적인 목적은 단순히 온도를 높이는 것이 아니라, 화학적으로 순수한 공간을 만드는 것입니다. 가스 압력을 극적으로 낮춤으로써, 재료에 영향을 미치는 유일한 변수가 열이며, 주변 대기와의 원치 않는 반응이 아님을 보장합니다.
진공로 사이클의 네 가지 단계
진공로가 어떻게 작동하는지 이해하는 가장 좋은 방법은 네 가지 개별 단계로 나눌 수 있는 작동 사이클을 살펴보는 것입니다. 각 단계는 최종적으로 원하는 재료 특성을 달성하는 데 중요합니다.
1단계: 챔버 적재 및 밀봉
이 과정은 공작물 또는 "장입물"을 용광로 챔버 내부에 배치하는 것으로 시작됩니다.
이 단계에서 가장 중요한 작업은 기밀 밀봉을 만드는 것입니다. 석영 또는 코런덤 튜브와 스테인리스 스틸 플랜지로 구성된 챔버는 진공을 설정하고 유지할 수 있도록 외부 대기로부터 완전히 격리되어야 합니다.
2단계: 진공(진공 생성)
이것이 과정의 결정적인 단계입니다. 일단 밀봉되면, 챔버에서 공기 및 기타 가스를 제거하기 위해 진공 펌프 시스템이 활성화됩니다.
목표는 가스 분자의 밀도를 재료 표면과의 접촉이 최소화되는 지점까지 낮추는 것입니다. 이는 고온에서 공기 존재 시 발생할 수 있는 산화 및 기타 표면 반응을 방지합니다.
3단계: 제어된 가열
진공이 설정되고 안정화되면, 용광로의 발열체가 작동됩니다.
고급 제어 시스템은 온도를 정밀하게 관리하고, 지정된 수준까지 올린 다음 필요한 시간 동안 유지합니다. 진공은 화학적 간섭 없이 열이 균일하게 전달되도록 보장합니다.
4단계: 냉각 및 마무리
가열 사이클이 완료된 후에는 장입물을 제어된 방식으로 냉각해야 합니다.
이는 단순히 히터를 끄고 용광로가 진공 상태에서 자연적으로 냉각되도록 하는 것을 포함할 수 있습니다. 또는 더 빠른 냉각(퀜칭)을 위해 아르곤이나 질소와 같은 불활성 가스가 종종 챔버에 다시 채워져 부품에서 열을 빠르고 균일하게 제거합니다.
핵심 원리 및 구성 요소
진공로의 효율성은 몇 가지 핵심 구성 요소와 원리의 상호 작용에 달려 있습니다. 이를 이해하면 이 기술이 첨단 재료 공정에 왜 그렇게 중요한지 명확해집니다.
진공 펌프 시스템
펌프는 용광로의 엔진입니다. 일반적인 시스템은 먼저 대부분의 공기를 제거하고(러핑 펌프) 최종 저압 상태를 달성하기 위해(고진공 펌프) 여러 펌프를 조합하여 사용합니다. 이 시스템의 무결성은 작업 환경의 순도를 결정합니다.
기밀 챔버
완벽하게 밀봉된 챔버의 중요성은 아무리 강조해도 지나치지 않습니다. 아무리 작은 누출이라도 산소 및 기타 대기 가스가 다시 유입되도록 하여 진공을 손상시키고 용광로의 목적을 무효화합니다.
단열 시스템
현대식 진공로는 고급 다층 단열재를 사용합니다. 이는 두 가지 기능을 수행합니다. 안정적이고 균일한 온도를 보장하기 위해 열 손실을 최소화하고, 전체 에너지 소비를 줄여 운영 비용을 절감합니다.
진공 환경을 선택해야 하는 이유
진공로를 사용할지 여부는 재료의 특정 요구 사항과 원하는 결과에 따라 결정됩니다. 진공로가 만드는 독특한 환경은 여러 가지 일반적인 제조 문제에 대한 해결책입니다.
- 주요 초점이 재료 순도인 경우: 진공은 산화 및 오염을 방지하는데, 이는 티타늄과 같은 반응성 금속이나 의료용 임플란트에 매우 중요합니다.
- 주요 초점이 깨끗한 표면 마감인 경우: 기체상 반응을 제거함으로써 진공로는 용광로에서 직접 밝고 깨끗한 마감을 제공하며, 종종 2차 세척 작업의 필요성을 없앱니다.
- 주요 초점이 공정 반복성인 경우: 정밀하게 제어된 진공 수준과 온도는 모든 사이클이 거의 동일하도록 보장하여 배치마다 매우 일관되고 예측 가능한 결과를 얻을 수 있습니다.
궁극적으로 진공 환경은 용광로를 단순한 오븐에서 재료 변형을 위한 정밀 기기로 변화시킵니다.
요약 표:
| 단계 | 주요 조치 | 목적 |
|---|---|---|
| 1: 적재 및 밀봉 | 공작물 배치 및 기밀 밀봉 생성 | 진공을 가능하게 하기 위해 챔버를 대기로부터 격리 |
| 2: 진공 | 공기를 제거하기 위해 진공 펌프 활성화 | 산화 및 오염 방지를 위해 가스 밀도 감소 |
| 3: 제어된 가열 | 진공 하에서 발열체 작동 | 화학적 간섭 없이 재료 균일하게 가열 |
| 4: 냉각 및 마무리 | 자연 냉각 또는 불활성 가스 재충진을 통한 냉각 | 원하는 재료 특성을 위한 제어된 냉각 달성 |
KINTEK의 고급 진공로 솔루션으로 실험실 역량을 강화하세요! 탁월한 R&D 및 자체 제조 능력을 활용하여 당사는 다양한 연구실에 머플, 튜브, 로터리, 진공 및 대기 용광로, CVD/PECVD 시스템과 같은 고온 용광로를 제공합니다. 당사의 강력한 맞춤형 제작 능력은 순도, 표면 마감 및 반복성에 대한 귀하의 고유한 실험 요구 사항을 정확하게 충족시킵니다. 지금 문의하세요 열처리 공정을 최적화할 수 있는 방법을 논의해 보세요!

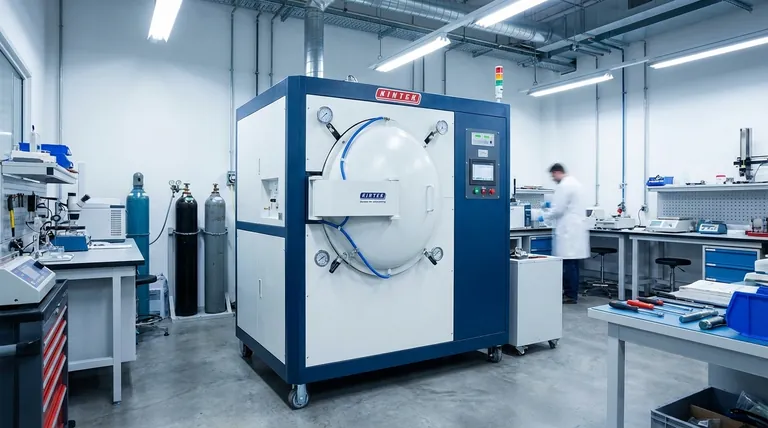

시각적 가이드
