핵심적으로, 머플로는 전기 저항 가열 요소를 사용하여 단열된 챔버 내부에 고온 환경을 조성함으로써 작동합니다. 이 열은 보호 인클로저, 즉 "머플" 내부에 격리된 상태로 처리 중인 재료로 간접적으로 전달되어, 가열원 자체로부터의 오염 위험 없이 균일한 가열을 보장합니다.
머플로의 결정적인 원리는 단순히 열을 생성하는 것이 아니라 제어되고 간접적인 가열입니다. "머플" 챔버는 시료를 원시 가열 요소로부터 분리하는 중요한 장벽 역할을 하여 화학적으로 순수하고 열적으로 균일한 처리 환경을 제공합니다.
간접 가열의 원리
머플로의 작동은 순수하고 고온의 환경을 만드는 것을 중심으로 이루어집니다. 이는 가열원과 처리 대상물을 분리함으로써 달성됩니다.
전기 저항을 이용한 열 생성
머플로는 전기 에너지를 열 에너지로 변환합니다. 전류가 가열 요소를 통과하는데, 이 요소들은 보통 칸탈(Kanthal) 또는 니크롬(nichrome)과 같은 고저항 재질로 만들어집니다. 이 요소들이 전기 흐름에 저항하면서 강렬하게 뜨거워집니다.
머플 챔버의 역할
가열 요소는 시료와 직접 접촉하지 않습니다. 대신, 그들은 더 큰 단열 상자 내부 공간을 가열합니다. 이 상자 내부에는 내열성 세라믹으로 만들어진 별도의 밀봉된 챔버인 머플이 있습니다. 시료는 이 머플 안에 놓입니다.
이러한 설계는 가열 요소나 외부 대기로부터의 어떤 입자도 시료를 오염시키는 것을 방지합니다. 이는 머플로를 단순한 가마나 오븐과 구별 짓는 특징적인 요소입니다.
균일한 온도 보장
요소로부터의 열은 머플의 뜨거운 내부 벽으로부터의 복사와 챔버 내부의 공기가 가열되어 순환함에 따른 대류를 통해 시료로 전달됩니다. 장치 전체를 둘러싼 두꺼운 단열재는 열 손실을 최소화하여 시스템이 안정적이고 고르게 분포된 온도에 도달할 수 있도록 합니다.
머플로의 구조
각 부품의 기능을 이해하면 퍼니스가 어떻게 정밀한 결과를 달성하는지 명확해집니다.
가열 요소 (엔진)
이들은 퍼니스의 핵심 작동 부품으로, 모든 열을 생성하는 역할을 합니다. 이들은 극도로 높은 온도와 반복적인 가열 및 냉각 주기를 견디도록 설계되었습니다.
머플과 단열재 (방패)
머플은 화학적 격리를 제공하며, 두꺼운 세라믹 섬유 또는 내화 벽돌 층은 열 단열을 제공합니다. 이 단열재는 에너지 효율성과 온도 안정성 모두에 매우 중요하며, 열이 실험실로 빠져나가는 것을 방지합니다.
제어 시스템 (두뇌)
현대의 머플로는 디지털 컨트롤러, 종종 PID (비례-적분-미분) 컨트롤러를 사용합니다. 이 시스템은 열전쌍을 사용하여 챔버 온도를 지속적으로 측정하고, 설정된 온도를 최소한의 변동으로 유지하기 위해 가열 요소로 공급되는 전력을 정밀하게 조정합니다.
상충 관계 이해하기
매우 효과적이지만, 머플로의 설계는 고려해야 할 실제적인 사항들을 제시합니다.
에너지 소비
1000°C 이상의 온도를 달성하고 유지하려면 상당한 양의 전기 에너지가 필요합니다. 이는 주요 운영 비용입니다.
느린 가열 및 냉각 속도
퍼니스를 매우 안정적으로 만드는 두꺼운 단열재는 열을 오랫동안 유지한다는 것을 의미하기도 합니다. 가열 및 냉각 주기 모두 길 수 있으며, 이는 작업 흐름 및 일정 계획에 고려되어야 합니다.
분위기 제한
표준 머플로는 공기 중에서 작동합니다. 가열원으로부터의 오염은 방지하지만, 처리 분위기 자체를 제어하지는 않습니다. 불활성 가스(예: 아르곤) 또는 진공이 필요한 응용 분야의 경우, 밀봉된 챔버와 가스 포트가 있는 특수 퍼니스가 필요합니다.
귀하의 응용 분야에 맞는 선택
퍼니스의 작동 방식을 이해하면 특정 목표를 위해 그 강점을 활용하는 데 도움이 됩니다.
- 시료 순도와 정밀도가 주요 초점이라면: 머플로는 가열 요소로부터의 오염이 없음을 보장하는 간접 가열 방식으로 이상적인 선택입니다.
- 일관되고 반복 가능한 열 처리가 주요 초점이라면: 머플로의 우수한 온도 균일성과 정밀한 디지털 제어는 배치마다 신뢰할 수 있는 결과를 제공할 것입니다.
- 처리 속도가 주요 초점이라면: 잘 단열된 퍼니스에 내재된 느린 가열 및 냉각 주기를 계획에 반영할 준비를 해야 합니다.
머플로가 무엇보다도 제어와 순도를 위해 설계되었다는 것을 이해하면, 이를 사용하여 극도로 신뢰할 수 있고 깨끗한 고온 결과를 얻을 수 있습니다.
요약표:
| 구성 요소 | 기능 | 주요 이점 |
|---|---|---|
| 가열 요소 | 전기 저항을 통해 열 생성 | 고온 능력 및 내구성 |
| 머플 챔버 | 시료를 직접 열과 오염 물질로부터 보호 | 화학적 순도 및 균일한 가열 보장 |
| 단열재 | 열 손실 최소화 | 에너지 효율성 및 온도 안정성 향상 |
| 제어 시스템 | PID 컨트롤러를 사용하여 온도 조절 | 정밀하고 반복 가능한 열처리 제공 |
신뢰할 수 있고 오염 없는 솔루션으로 실험실의 열 처리를 향상시킬 준비가 되셨습니까?
KINTEK은 뛰어난 R&D와 사내 제조 역량을 활용하여 다양한 실험실에 맞춰진 고급 고온 퍼니스 솔루션을 제공합니다. 당사의 제품 라인에는 머플로, 튜브, 회전식 퍼니스, 진공 및 분위기 퍼니스, CVD/PECVD 시스템이 포함되며, 모두 귀하의 고유한 실험 요구 사항을 정확하게 충족시키기 위한 강력한 심층 사용자 정의 기능으로 뒷받침됩니다.
지금 연락하여 당사의 퍼니스가 귀하의 특정 응용 분야에서 우수한 성능과 효율성을 제공하는 방법에 대해 논의해 보세요!

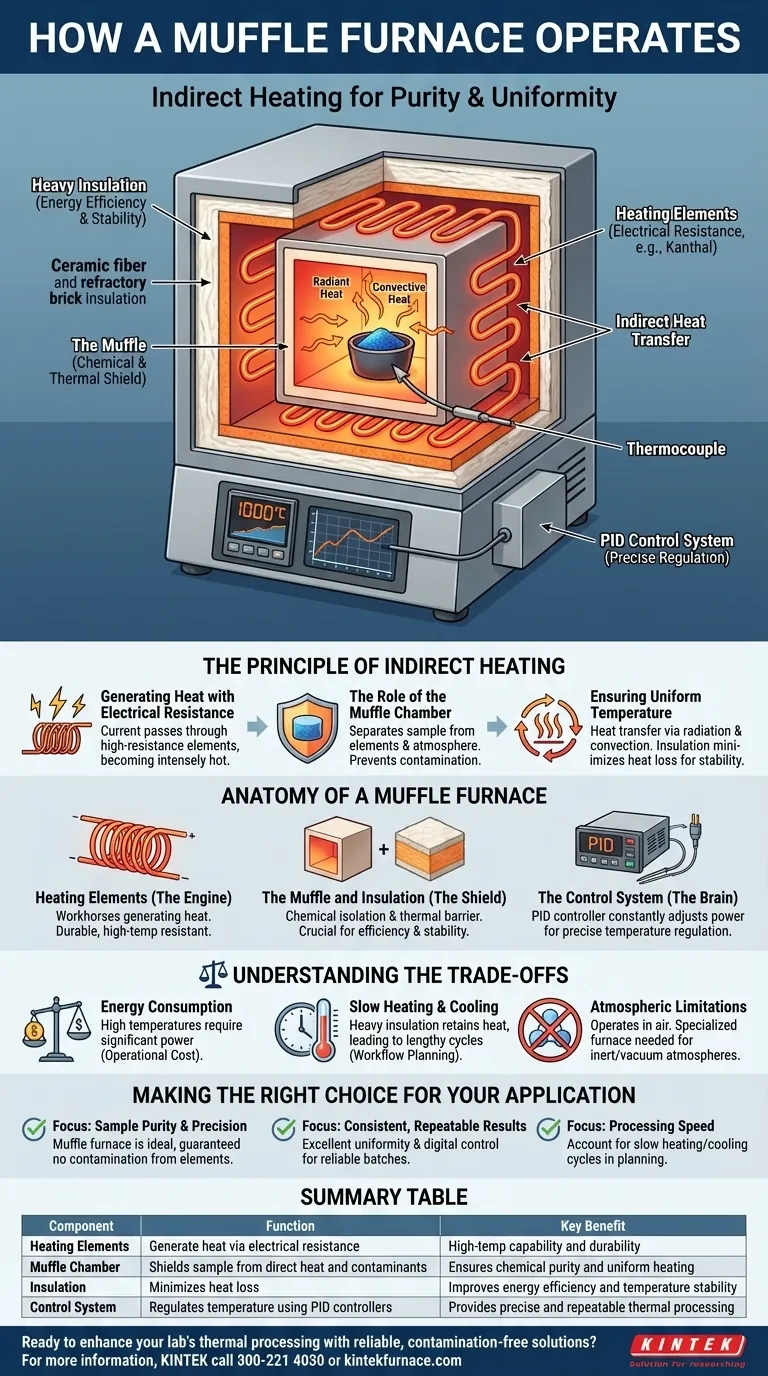

시각적 가이드
