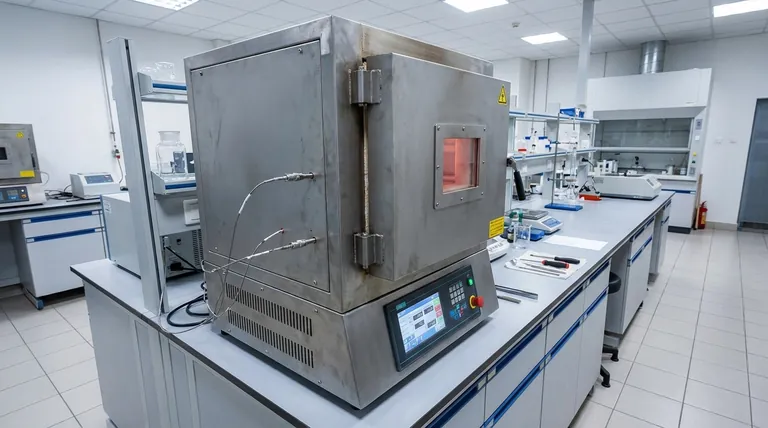

박스형 전기로는 어떻게 작동하나요? 연구실을 위한 정밀 가열 마스터하기

핵심적으로, 박스형 전기로는 특수 가열 요소를 통해 전기 에너지를 열로 변환하여 작동합니다. 저항 가열로 알려진 이 과정은 단열된 챔버 내부의 온도를 균일하게 높여 열 복사 및 전도의 조합을 통해 내부 재료를 가열합니다.

박스형 용광로는 단순히 "뜨거운 상자"가 아닙니다. 용광로 챔버, 단열재 및 정밀 제어 시스템이 조화롭게 작동하여 안정적이고 예측 가능하며 고도로 제어된 열 환경을 조성하는 통합 시스템입니다.

용광로 해부: 핵심 구성 요소

그 기능을 진정으로 이해하려면 성능을 가능하게 하는 핵심 구성 요소를 살펴보아야 합니다. 각 부품은 원하는 온도를 달성하고 효율성을 유지하는 데 중요한 역할을 합니다.

용광로 챔버 및 외피

외부 본체와 내부 챔버는 일반적으로 고온 합금강 또는 스테인리스강으로 제작됩니다. 이는 극심한 열을 견디고 여러 열 주기 동안 변형을 방지하는 데 필요한 구조적 무결성을 제공합니다.

단열층

외부 쉘과 내부 챔버 사이에는 두꺼운 단열층이 샌드위치되어 있습니다. 이는 효율성을 위한 가장 중요한 구성 요소라고 할 수 있습니다. 주변 환경으로의 열 손실을 최소화하여 소비되는 전기 에너지가 방을 가열하는 것이 아니라 내용물을 가열하는 데 사용되도록 합니다.

가열 요소

이것들은 용광로의 심장입니다. 일반적으로 고저항 합금으로 만들어진 이 요소들은 챔버 내부에 전략적으로 배치됩니다. 제어된 전류가 흐르면 자연적인 전기 저항으로 인해 뜨겁게 빛나며, 챔버 전체에 열 에너지를 방출합니다.

작동의 두뇌: 제어 시스템

박스형 용광로의 가치는 정밀도에 있습니다. 이러한 정밀도는 우연히 얻어지는 것이 아니라 용광로의 두뇌 역할을 하는 정교한 전자 제어 시스템에 의해 관리됩니다.

온도 센서

가장 일반적으로 열전쌍인 온도 센서는 용광로 챔버 내부에 배치됩니다. 이 센서는 시스템의 눈 역할을 하며 내부 온도를 지속적으로 측정하고 그 데이터를 컨트롤러로 다시 전송합니다.

PID 컨트롤러

PID(비례-적분-미분) 컨트롤러는 시스템의 지능형 핵심입니다. 온도 센서에서 데이터를 수신하고 이를 원하는 설정값과 비교합니다. 그런 다음 최소한의 오버슈트나 변동으로 해당 온도에 도달하고 유지하기 위해 가열 요소로 전송할 전력의 정확한 양을 계산하고 조절합니다.

사용자 인터페이스

현대식 용광로는 터치스크린 또는 디지털 인터페이스를 사용하여 작업자가 목표 온도, 가열 램프 속도 및 유지 시간과 같은 주요 매개변수를 설정할 수 있도록 합니다. 이는 작동을 단순화하고 복잡한 가열 사이클의 자동화를 가능하게 합니다.

절충 및 장점 이해

매우 효과적이지만 박스형 용광로의 강점과 작동 현실을 이해하려면 객관적으로 볼 필요가 있습니다.

장점: 정밀도 및 반복성

PID 컨트롤러와 전기 가열 요소의 조합은 매우 높은 온도 제어 정확도를 허용합니다. 이는 과학 연구 및 품질 관리 제조에 중요한 프로세스를 매우 반복 가능하게 만듭니다.

장점: 안전 및 분위기 제어

연소 과정이 없으므로, 용광로는 부산물을 챔버에 도입하지 않고 깨끗하게 작동합니다. 이는 특정 제어된 분위기(예: 불활성 가스 또는 진공)가 필요한 공정에 이상적입니다.

제한: 에너지 소비

저항 가열은 효과적이지만 특히 대형 용광로 또는 매우 고온의 경우 에너지 집약적일 수 있습니다. 운영 비용은 전기 가격과 용광로 단열 품질에 직접적인 영향을 받습니다.

함정: 부적절한 로딩

용광로에 과부하를 걸거나 항목을 부적절하게 배치하면 냉점이 생기고 비균일 가열로 이어질 수 있습니다. 공정 품질과 용광로 자체의 수명을 모두 보장하려면 제조업체의 지침을 따르는 것이 중요합니다.

목표에 맞는 올바른 선택

운영의 초점은 용광로의 주요 시스템과 일치해야 합니다. 매번 사용하기 전에 청결 상태, 전원 연결 및 도어 씰을 신속하게 확인하는 것이 기본입니다.

주요 초점이 공정 반복성이라면: 온도 설정값을 확인하고 PID 컨트롤러의 동작을 이해하는 데 주의를 기울여야 합니다.
주요 초점이 운영 효율성이라면: 값비싼 열 손실을 최소화하기 위해 단열재와 도어 씰의 열화 징후가 있는지 꼼꼼히 검사하십시오.
주요 초점이 안전 및 장비 수명이라면: 열 충격을 방지하기 위해 권장 부하 용량 및 가열/냉각 속도를 엄격하게 준수하십시오.

이러한 핵심 원리를 이해함으로써 용광로는 단순한 도구에서 작업의 예측 가능하고 강력한 자산으로 변모합니다.

요약표:

구성 요소/기능	기능
가열 요소	저항을 통해 전기를 열로 변환하여 에너지를 복사하기 위해 뜨겁게 빛남
단열층	열 손실을 최소화하여 효율성 및 온도 안정성 향상
PID 컨트롤러	최소한의 변동으로 설정 온도를 유지하기 위해 전력을 정밀하게 조절
온도 센서	내부 온도를 모니터링하고 컨트롤러에 데이터를 제공
주요 장점	높은 정밀도, 반복성, 연소 없는 안전성, 분위기 제어
제한 사항	에너지 집약적, 냉점을 피하기 위해 적절한 로딩 필요
