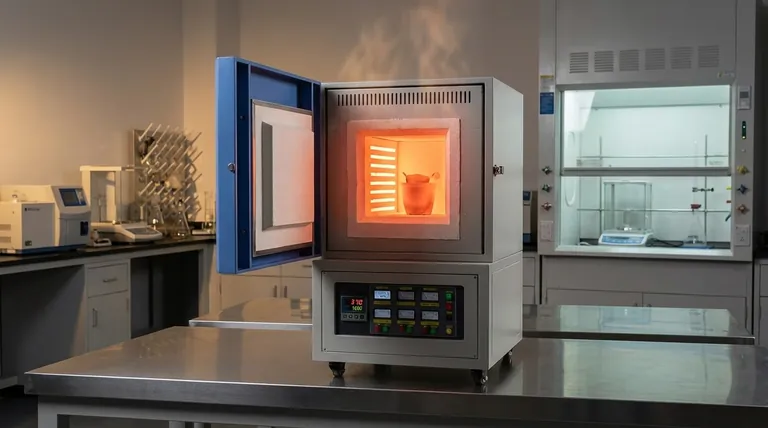

머플로가 온도 균일성을 보장하는 방법은 무엇일까요? 정밀 가열을 위한 핵심 설계 원칙을 알아보세요

요약하자면, 머플로는 다각적인 설계 접근 방식을 통해 온도 균일성을 보장합니다. 여기에는 챔버의 여러 면에 발열체를 전략적으로 배치하고, 복사 및 대류 열전달을 결합하여 사용하며, 안정적인 열 환경을 유지하기 위해 전력 출력을 지속적으로 조절하는 정밀 디지털 컨트롤러가 포함됩니다.

핵심 원칙은 단일 기능이 아니라 완전한 시스템 설계입니다. 잘 설계된 머플로는 열이 모든 방향에서 생성되고 균일하게 분배되어 전체 샘플이 동일한 처리 온도를 경험하도록 보장하는 매우 단열되고 안정적인 열 환경을 만듭니다.

균일한 가열의 핵심 원칙

균일성이 어떻게 달성되는지 이해하려면로의 기본적인 설계 구조를 살펴봐야 합니다. 이는 열 발생, 전달 및 보존이 모두 협력하여 작동하는 시스템입니다.

발열체의 전략적 배치

가장 중요한 요소는 단일 열원을 피하는 것입니다. 고품질로는 내부 챔버의 여러 면(종종 상단, 하단 및 측면)에 발열체를 분산 배치합니다.

이러한 다방향 가열은 샘플이 한 방향에서만 가열되는 것을 방지합니다. 이는 에너지가 감싸는 장을 생성하여 그렇지 않으면 형성될 수 있는 핫 스팟과 콜드 스팟을 최소화합니다.

복사와 대류의 이중 역할

머플로는 두 가지 유형의 열전달을 동시에 활용합니다.

첫째, 발열체는 머플(내부 챔버 벽)을 가열하고, 이어서 모든 표면에서 샘플을 향해 열 에너지를 복사합니다. 둘째, 챔버 내부의 공기 또는 불활성 가스가 가열되어 대류를 통해 열을 전달하며 순환합니다. 이 조합은 어느 한 방법만 사용하는 것보다 훨씬 효과적으로 균일한 온도를 달성합니다.

고품질 단열재 및 챔버 설계

로의 열 보존 능력은 열 생성 능력만큼이나 중요합니다. 최신 로는 열이 빠져나가는 것을 방지하기 위해 고급 다층 단열재를 사용합니다.

이는 챔버 전체 부피에 걸쳐 온도가 균등화될 수 있는 안정적인 열 환경을 만듭니다. 밀폐된 밀봉 설계는 또한 외풍이나 외부 요인으로 인한 온도 변동을 방지합니다.

머플로가 온도 균일성을 보장하는 방법은 무엇일까요? 정밀 가열을 위한 핵심 설계 원칙을 알아보세요

정밀도와 안정성을 위한 고급 제어

물리적 구조 외에도 최신 전자 장치는 진정한 균일성에 필요한 미세 조정을 제공합니다.

프로그램 가능 컨트롤러의 역할

최신 디지털 컨트롤러는 단순히 열을 켜고 끄는 것 이상의 기능을 수행합니다. 이들은 정교한 알고리즘(PID 루프 등)을 사용하여 열전대를 통해 챔버 온도를 지속적으로 모니터링하고 발열체로 보내지는 전력에 미세 조정을 가합니다.

이는 온도 초과 및 미달을 방지하고 설정값을 놀라운 안정성으로 유지하여 균일한 환경의 기반이 됩니다.

대형로에서의 구역 가열

더 큰 산업용 로에서는 자연적인 온도 구배가 형성될 수 있으며, 문 근처 영역이 약간 더 차가워지는 경향이 있습니다. 이를 방지하기 위해 일부 모델은 구역 가열(zone heating)을 채택합니다.

로 챔버는 여러 개의 "구역"으로 나뉘며, 각 구역에는 자체 열전대와 독립적인 전력 제어가 있습니다. 그런 다음 컨트롤러는 필요에 따라 더 차가운 구역에 더 많은 에너지를 공급하여 전체 부피가 균일한 온도로 강제되도록 할 수 있습니다.

강제 대류 및 분위기 제어

최고 수준의 균일성을 위해 일부 로(종종 분위기로라고 불림)는 가스 순환 시스템을 통합합니다.

이러한 시스템은 팬 또는 제어된 가스 입/출구 포트를 사용하여 챔버 내부의 분위기를 능동적으로 순환시킵니다. 이 강제 대류는 공기 또는 가스를 물리적으로 혼합하여 정체된 층을 제거하고 구석진 곳에서도 온도가 일관되도록 보장합니다.

절충점 및 한계 이해하기

어떤 시스템도 완벽하지 않으며, 한계를 이해하는 것이 신뢰할 수 있는 결과를 얻는 열쇠입니다.

내재된 온도 구배

최고의 로에서도 완벽한 균일성은 이론적인 이상입니다. 특히 문 개구부, 열전대 센서 및 환기구 근처에서는 항상 약간의 온도 구배가 존재합니다. 제조업체는 종종 챔버 내부의 특정 부피에 대한 균일성 사양(예: ±5°C)을 제공합니다.

제어 정확도 대 온도 균일성

제어 정확도와 온도 균일성을 구별하는 것이 중요합니다. 정확도(예: ±1°C)는 단일 열전대 지점의 온도가 설정값과 얼마나 밀접하게 일치하는지를 나타냅니다. 균일성은 전체 챔버 내의 서로 다른 지점 간에 온도가 얼마나 변하는지를 설명합니다. 로는 한 지점에서 매우 정확할 수 있지만 전체 균일성은 나쁠 수 있습니다.

샘플 적재의 영향

샘플을 적재하는 방식은 균일성에 크게 영향을 미칩니다. 매우 크거나 밀도가 높은 샘플은 국부적인 콜드 스팟을 만들고 대류열의 자연스러운 흐름을 방해할 수 있습니다. 최상의 결과를 얻으려면 샘플을 챔버 중앙에 배치하고 주변에 공기 흐름이 있도록 하세요.

목표에 맞는 올바른 선택하기

귀하의 공정이 요구하는 정밀도에 따라 올바른 장비를 선택하는 것이 결정됩니다.

주요 초점이 일반적인 회분 제거 또는 단순 열처리인 경우: 최소한 세 면에 발열체가 있고 안정적인 디지털 컨트롤러가 있는 표준 박스형 로가 충분합니다.
주요 초점이 민감한 재료 과학 또는 공정 검증인 경우: 게시된 온도 균일성 사양이 있는 로를 찾고 구역 가열 또는 강제 가스 순환 기능이 있는 모델을 고려하십시오.
주요 초점이 크거나 밀도가 높은 작업물 처리인 경우: 구역 가열 기능이 있는 로를 우선시하고 샘플의 모든 부분에 열이 도달할 수 있도록 적재 지침에 세심한 주의를 기울이십시오.

이러한 설계 원칙을 이해하면 올바른 도구를 자신 있게 선택하고 일관되고 신뢰할 수 있으며 반복 가능한 결과를 산출하는 프로세스를 구현할 수 있습니다.

요약표:

원칙	주요 특징	균일성에 미치는 영향
발열체 배치	상단, 하단 및 측면에 요소 배치	열로 샘플을 둘러싸 불균일한 온도 영역 감소
열전달 방법	복사 및 대류 결합	모든 방향에서 균일한 열 분배 보장
단열재 및 챔버 설계	다층 단열재, 밀봉된 챔버	안정적인 열 환경 유지 및 열 손실 방지
제어 시스템	PID 컨트롤러, 구역 가열	온도 변동 방지 및 구배에 대한 조정
강제 대류	분위기로의 가스 순환 팬	정체된 영역 제거로 높은 균일성 달성
샘플 적재	적절한 배치 및 공기 흐름 고려 사항	콜드 스팟 방지 및 일관된 가열 보장
