로(Tube) 가열로 선택 시로 내부 작동 조건이 어떤 영향을 미치는가? 성능 및 비용 최적화

궁극적으로, 챔버 내부의 작동 조건은 올바른 로 가열로를 선택하는 데 가장 중요한 요소입니다. 최대 온도, 공정 분위기, 진공도에 대한 특정 요구 사항이 가열로의 구조 설계, 재료 구성 및 전반적인 비용을 직접적으로 결정합니다. 이러한 조건을 올바르게 일치시키지 못하면 공정 실패 또는 불필요하게 비싼 장비를 얻게 됩니다.

로 가열로를 선택하는 것은 "최고의" 모델을 찾는 것이 아니라 가열로의 기능을 특정 응용 분야에 정확하게 맞추는 것입니다. 이 결정은 도달해야 할 온도, 유지해야 할 분위기, 균일하게 가열해야 하는 시료 크기의 세 가지 핵심 요소에 달려 있습니다.

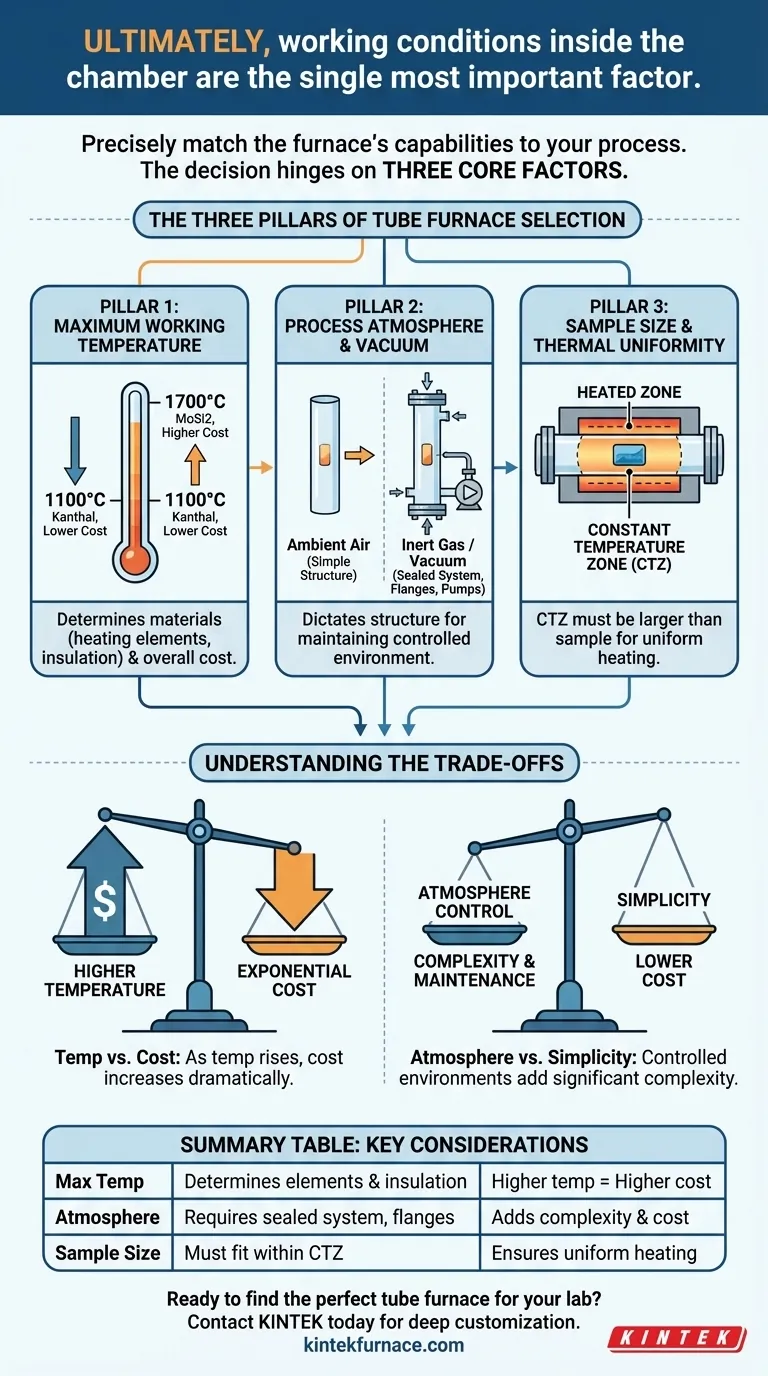

로 가열로 선택의 세 가지 기둥

로 가열로는 시료가 들어 있는 별도의 작업 튜브(work tube)를 가열하여 작동합니다. 가열로의 설계는 해당 튜브 내부에 생성하는 조건을 지원할 수 있어야 합니다. 이 선택은 세 가지 근본적인 기둥에 기초합니다.

기둥 1: 최대 작동 온도

선택 과정에서 첫 번째이자 가장 중요한 필터는 온도입니다. 이는 요구되는 온도 범위가 가열로의 가장 중요하고 비용이 많이 드는 부품에 사용되는 재료를 결정하기 때문입니다.

가열로는 일반적으로 다른 발열체와 단열재를 사용하는 온도 성능에 따라 분류됩니다. 예를 들어, 1100°C로 정격인 가열로는 1700°C에 도달하도록 설계된 가열로보다 덜 비싼 부품을 사용합니다.

사용하는 재료가 요구하는 실제 공정 온도를 알아야 합니다. 필요한 것보다 훨씬 높은 온도 범위의 가열로를 선택하면 가격이 기하급수적으로 불필요하게 상승합니다.

기둥 2: 공정 분위기 및 진공

시료 주변의 분위기는 다음으로 중요한 고려 사항입니다. 공정에는 불활성 기체, 특정 반응성 기체 또는 진공이 필요할 수 있습니다.

이 요구 사항은 가열로 구조에 직접적인 영향을 미칩니다. 제어된 분위기나 진공을 유지하려면 가열로 시스템에 특수 진공 플랜지와 가스 유입/유출 및 압력 게이지용 포트가 있는 밀봉된 작업 튜브가 포함되어야 합니다.

주변 공기 중에서 가열만 하는 단순한 가열로에는 이러한 기능이 없습니다. 시료를 산화로부터 보호하거나 공정 가스를 주입하는 작업을 수행하는 경우, 분위기 제어를 위해 설계된 가열로 시스템은 필수적입니다.

기둥 3: 시료 크기 및 열 균일성

시료의 물리적 크기는 가열로 가열 챔버의 필요한 크기를 결정합니다. 그러나 중요한 치수는 전체 챔버 길이가 아니라 일정한 온도 영역(constant temperature zone)입니다.

이것은 가열로 내에서 안정적이고 균일한 온도를 유지하는 영역입니다. 이 영역은 챔버의 총 가열 길이보다 항상 작습니다.

공정이 성공하려면 일정한 온도 영역이 시료보다 커야 합니다. 이렇게 해야 시료 전체가 고르게 가열되어 불일치한 결과를 방지할 수 있습니다. 선택하기 전에 항상 이 영역의 지정된 길이를 확인하십시오.

절충 사항 이해하기

모든 가열로 사양에는 절충 사항이 포함되며, 대부분은 성능과 비용 사이의 절충 사항입니다. 이러한 균형을 이해하는 것이 건전한 투자를 하는 데 중요합니다.

온도 대 비용

이것이 가장 큰 절충 사항입니다. 최대 작동 온도가 증가함에 따라 비용은 기하급수적으로 증가합니다.

최대 1200°C용 가열로는 견고하지만 비교적 일반적인 Kanthal (FeCrAl) 발열체를 사용할 수 있습니다. 그러나 1700°C용 가열로는 이국적이고 깨지기 쉬운 이황화몰리브덴(MoSi2) 발열체와 더 높은 등급의 단열재가 필요하여 가격이 크게 상승합니다.

분위기 제어 대 단순성

공기 중에서 가열만 하는 기본 가열로는 단순하고 비용이 저렴합니다. 진공 및 제어된 가스 흐름 기능을 추가하면 상당한 복잡성이 발생합니다.

이를 위해서는 진공 밀폐 씰, 플랜지, 펌프 및 질량 유량 제어기가 필요합니다. 많은 고급 재료 공정에 필수적이지만, 이러한 구성 요소는 비용과 유지 관리 요구 사항을 증가시킵니다.

작업 튜브 재료의 한계

작업 튜브 자체는 소모품이며 한계가 있습니다. 석영(Quartz) 튜브는 일반적이고 비용 효율적이지만 일반적으로 약 1100-1200°C로 제한되며 특정 조건에서 반응할 수 있습니다.

더 높은 온도 또는 더 까다로운 화학 환경의 경우, 더 비싼 알루미나(alumina) 또는 기타 세라믹 튜브가 필요하며, 이는 운영 예산에도 영향을 미칩니다.

목표에 맞는 올바른 선택하기

올바른 가열로를 선택하려면 먼저 주요 응용 분야를 명확하게 정의하는 것부터 시작하십시오.

주요 초점이 고온 합성(>1200°C)인 경우: 적절한 고온 발열체(SiC 또는 MoSi2 등)가 있는 가열로를 선택하고 고순도 알루미나 작업 튜브를 사용해야 합니다.
주요 초점이 제어된 분위기 어닐링인 경우: 진공 플랜지, 가스 혼합 시스템 및 고품질 씰 설계가 함께 제공되는 가열로 시스템을 우선적으로 고려해야 합니다.
주요 초점이 대형 시료의 균일한 가열인 경우: 일정한 온도 영역의 길이를 확인하고 시료 또는 공작물보다 상당히 커야 하는지 확인하십시오.
주요 초점이 예산 내에서 범용 가열인 경우: 복잡한 분위기 제어 기능이 없는 단순하고 낮은 온도(≤1200°C) 가열로가 가장 비용 효율적인 옵션입니다.

먼저 운영 요구 사항을 명확하게 정의함으로써, 비용 초과 없이 안정적인 결과를 제공하는 가열로를 자신 있게 선택할 수 있습니다.

요약표:

요소	핵심 고려 사항	선택에 미치는 영향
최대 온도	발열체 및 단열재 결정	온도가 높을수록 비용 증가; 실제 필요에 맞춤
공정 분위기	밀봉된 튜브, 진공 플랜지, 가스 제어 필요	복잡성과 비용 증가; 불활성/반응성 기체에 필수
시료 크기	일정한 온도 영역 내에 맞아야 함	균일한 가열 보장; 일관성을 위해 영역 길이 확인
