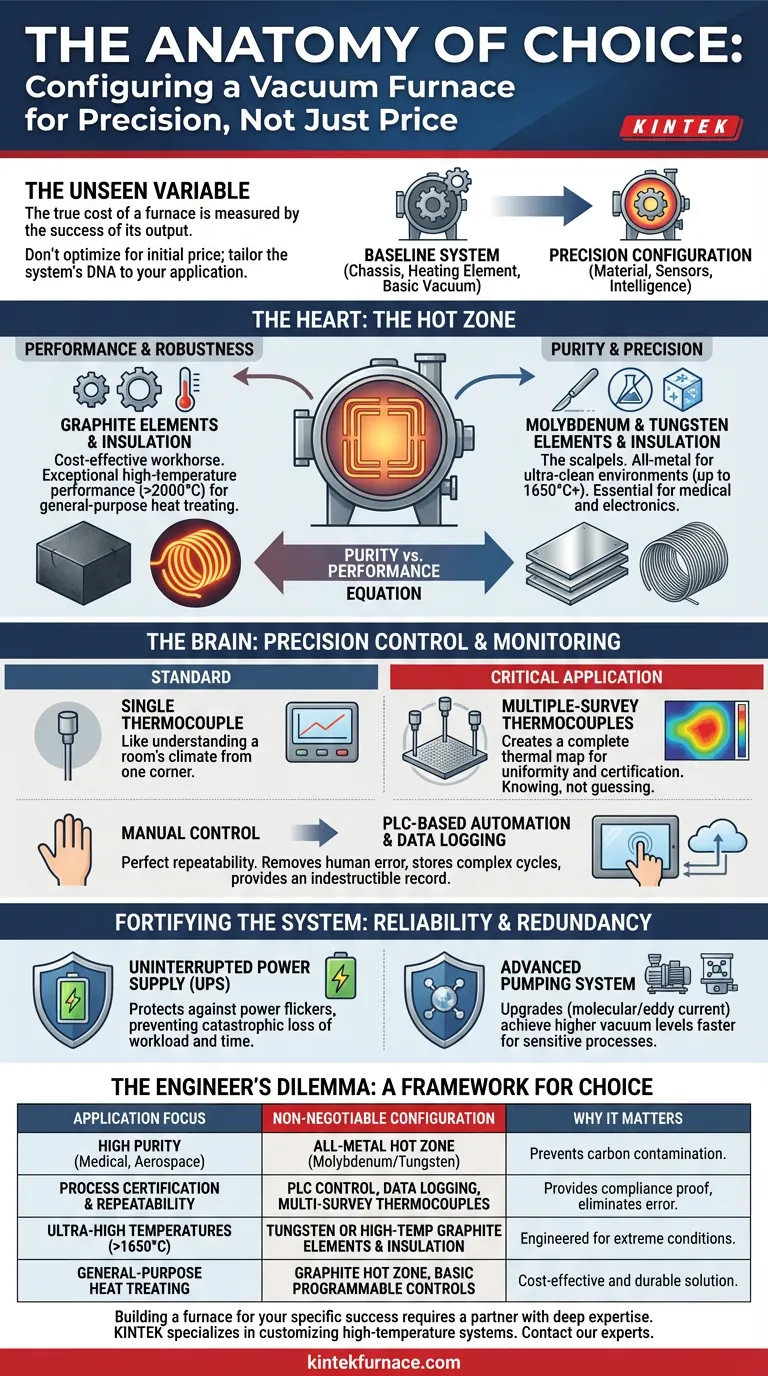

선택의 해부학: 가격뿐만 아니라 정밀도를 위한 진공로 구성

보이지 않는 변수

항공우주 부품이 인증 감사에 실패합니다. 한 배치 의료 임플란트에서 미세한 표면 오염이 나타납니다. 연구 실험에서 일관성 없는 결과가 나옵니다. 원인은 종종 공정 실패가 아니라 몇 달 전에 내려진 선택, 즉 사용된 도구의 아키텍처, 즉 진공로에 대한 결정으로 거슬러 올라갑니다.

진공로에 대한 올바른 옵션을 선택하는 것은 자동차에 액세서리를 추가하는 것과 같지 않습니다. 이는 근본적인 엔지니어링 결정의 연속입니다. 이는 시스템의 DNA, 즉 열 구역, 제어 장치, 진공 펌프를 애플리케이션의 정확한 요구 사항에 맞게 조정하는 것입니다. 여기서의 심리학은 간단합니다. 우리는 종종 초기 가격에 최적화하고, 실제 비용은 결과물의 성공 또는 실패로 측정된다는 사실을 잊어버립니다.

기계 해체: 핵심 대 구성

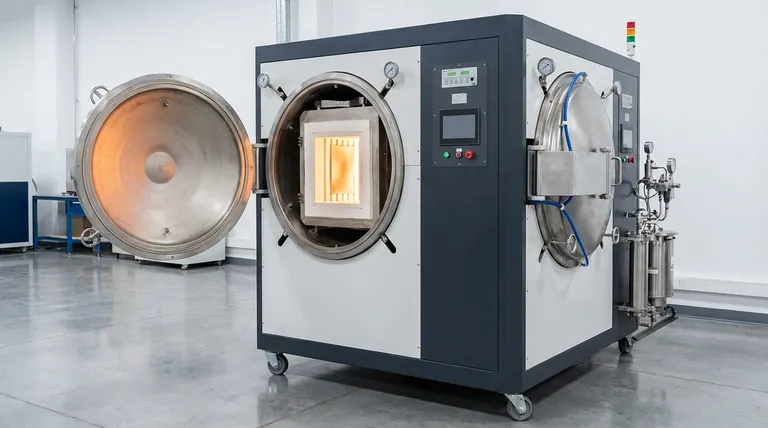

모든 진공로는 공통된 섀시를 공유합니다. 밀폐된 챔버, 발열체, 기본 진공 시스템 및 온도 컨트롤러입니다. 이것이 기준선입니다. 그러나 "기준선" 시스템으로 심각한 작업은 수행되지 않습니다.

전체 시스템의 성능은 이러한 핵심 구성 요소의 *구성*에 달려 있습니다. 발열체의 재질, 센서의 수와 배치, 컨트롤러의 지능은 추가 기능이 아닙니다. 이는 로의 기능을 정의하는 변수입니다.

로의 심장: 열 구역

"열 구역" — 발열체와 단열재 — 가장 중요한 결정이 내려지는 곳입니다. 로의 최고 온도, 화학적 환경 및 순도를 결정합니다.

발열체: 순도 대 성능 방정식

요소 재료의 선택은 작업을 도구에 맞추는 완벽한 예입니다.

흑연: 견고하고 비용 효율적인 주력 제품입니다. 일반적인 열처리 및 탄소 존재가 무해한 응용 분야의 경우 흑연은 탁월한 고온 성능(종종 2000°C 이상)을 안정적으로 제공합니다.
몰리브덴 및 텅스텐: 이것들은 메스입니다. 모든 금속 열 구역은 순도가 가장 중요한 공정에 필수적입니다. 티타늄 의료 임플란트 또는 민감한 전자 부품을 제조할 때 탄소는 불순물이 아니라 오염 물질입니다. 몰리브덴은 최대 1650°C의 초청정 환경에 대한 표준이며, 텅스텐은 더 높은 온도로 올라갑니다.

단열재: 불을 담기

올바른 단열재는 요소와 함께 작동합니다. 예를 들어, 몰리브덴 단열재 패키지는 균일성과 효율성을 위해 열을 가두는 것뿐만 아니라 모든 금속 열 구역이 만든 깨끗하고 오염이 적은 환경을 유지합니다.

작업의 두뇌: 정밀 제어 및 모니터링

제어 없는 열은 그냥 불일 뿐입니다. 진공로의 정밀도는 신경계, 즉 센서와 이를 관리하는 컨트롤러에서 나옵니다.

단일 지점에서 전체 열 지도까지

표준 로에는 열전대 하나가 있을 수 있습니다. 이것은 방 한쪽 구석의 온도를 측정하여 방의 기후를 이해하려고 하는 것과 같습니다.

중요한 응용 분야의 경우 다중 조사 열전대가 필수적입니다. 이는 작업물의 전체 열 지도를 생성하여 항공 우주 또는 의료 기기 인증의 엄격한 요구 사항을 충족하기 위한 온도 균일성을 확인합니다. 추측하는 것과 아는 것의 차이입니다.

자동화: 수동 운전에서 자동 조종까지

기본 컨트롤러는 간단한 작업을 실행할 수 있습니다. 터치 패널이 있는 PLC 기반 제어 시스템은 훨씬 더 가치 있는 것, 즉 완벽한 반복성을 제공합니다.

이를 통해 복잡한 열 사이클을 설계, 저장 및 자동으로 실행할 수 있습니다. 이는 인적 오류의 변수를 제거하여 모든 배치가 이전 배치와 정확히 동일하게 실행되도록 합니다. 데이터 로깅과 함께 사용하면 로의 "블랙박스"가 됩니다. 모든 중요한 매개변수에 대한 파괴 불가능한 기록으로, 품질 관리, 문제 해결 및 공정 검증에 필수적입니다.

시스템 강화: 신뢰성 및 이중화

로 가동은 시간, 에너지 및 고부가가치 재료에 대한 몇 시간 또는 며칠의 투자를 나타낼 수 있습니다. 그 투자를 보호하는 것은 사치가 아닙니다.

무정전 전원 공급 장치(UPS): 짧은 정전은 치명적일 수 있으며, 몇 시간 동안 지속되는 사이클을 망치고 전체 로드를 폐기할 수 있습니다. UPS는 제어 장치 및 중요 시스템에 백업 전원을 제공하여 제어된 종료를 허용하거나 정전 시에도 작동할 수 있도록 합니다. 간단하고 효과적인 보험입니다.
펌핑 시스템: 진공의 깊이와 속도는 펌프 구성에 따라 결정됩니다. 기본 기계식 펌프에서 분자 또는 에디 전류 펌프를 포함하도록 업그레이드하면 더 높은 진공 수준에 더 빠르게 도달할 수 있으며, 이는 대기에 민감한 공정에 중요합니다.

엔지니어의 딜레마: 선택을 위한 프레임워크

올바른 구성을 선택하는 것은 특정 목표에 따라 올바른 질문을 하는 것입니다. 단 하나의 "최고의" 로는 없으며, 오직 귀하의 공정에 가장 적합한 로만 있을 뿐입니다.

애플리케이션 초점	필수 구성	중요한 이유
고순도(의료, 항공 우주)	모든 금속 열 구역(몰리브덴/텅스텐)	흑연 요소로 인한 탄소 오염 가능성을 방지합니다.
공정 인증 및 반복성	PLC 제어, 데이터 로깅, 다중 조사 열전대	공정 준수에 대한 증거를 제공하고 일관성을 위해 인적 오류를 제거합니다.
초고온(>1650°C)	텅스텐 또는 고온 흑연 요소 및 단열재	이 재료는 극한의 열 조건에서 견디고 성능을 발휘하도록 설계되었습니다.
일반 열처리	흑연 열 구역, 기본 프로그래밍 가능 제어	다양한 일반 작업에 대한 비용 효율적이고 매우 내구성 있는 솔루션입니다.

이러한 심층적인 공정 요구 사항과 완벽하게 일치하는 로를 구축하려면 카탈로그 옵션 이상이 필요합니다. 심층적인 R&D 및 사내 제조 전문 지식을 갖춘 파트너가 필요합니다. KINTEK에서는 머플 및 튜브 로부터 고급 CVD 플랫폼에 이르기까지 고온 시스템을 맞춤화하여 목적에 맞는 정밀도 철학을 구현하는 데 특화되어 있습니다.

표준 카탈로그를 넘어 특정 성공 정의에 맞게 설계된 시스템을 구축할 준비가 되었다면, 전문가에게 문의하세요.
