공간의 환상
수평 진공로를 보면 가장 먼저 눈에 띄는 것은 챔버, 즉 광활하고 텅 빈 공간입니다. 단순히 크고 뜨거운 상자로 보는 심리적 함정에 빠지기 쉽습니다. 주요 과제는 단순히 부품을 내부에 맞추는 것처럼 보입니다.
이것은 근본적인 오해입니다.
로의 진정한 유연성과 정밀도는 내부 부피에서 나오는 것이 아닙니다. 그것은 그 부피 내부에 들어가는 것의 지능적인 엔지니어링에서 비롯됩니다. 최종 부품 품질을 결정하는 실제 작업, 즉 예술과 과학은 문이 닫히기 훨씬 전에 이루어집니다. 그것은 로딩의 안무에 있습니다.
로딩의 안무: 두 부품의 이야기
다양한 부품을 처리할 수 있는 능력은 열 구역 내에서 부품을 고정하고 배치하기 위해 설계된 시스템에 전적으로 달려 있습니다. 그것은 부품의 형상과 수량에 맞춰진 체계적인 과정입니다.
군집: 소형 부품 처리
한 번에 수천 개의 작고 중요한 부품, 즉 볼 베어링, 의료용 나사 또는 터빈 블레이드 패스너를 열처리하는 과제를 고려해 보십시오. 목표는 단순히 처리하는 것이 아니라 처리량입니다.
여기서 해결책은 밀도와 질서입니다. 이 부품들은 일반적으로 흑연 또는 몰리브덴 합금으로 만들어진 쌓을 수 있는 바구니에 로딩됩니다. 이 바구니들을 하나의 베이스에 쌓음으로써 작업자는 사이클당 부품 수를 최대화하는 밀집되고 다층적인 로드를 만들어 잠재적인 물류 악몽을 효율성의 모델로 바꿉니다.
거인: 대형 구조물 수용
이제 반대를 상상해 보십시오. 단일의 거대한 다이 캐스팅 금형 또는 길고 가느다란 항공 우주 샤프트입니다. 여기서 과제는 넓은 표면적에 걸쳐 안정성과 절대적인 균일성입니다.
이 거인들은 맞춤 설계된 그리드, 트레이 또는 특수 고정 장치 위에 놓입니다. 로의 수평 방향은 긴 부품을 평평하게 놓을 수 있게 해주는 뚜렷한 이점입니다. 이것은 강렬한 열 사이클 동안 발생할 수 있는 처짐이나 왜곡을 방지하는 일관된 지지를 제공합니다.
다리: 로딩의 숨겨진 영웅

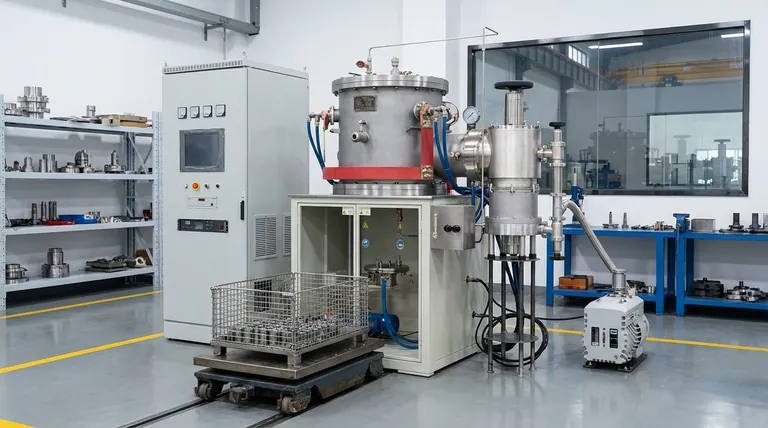

준비 구역과 로 챔버를 연결하는 것은 로딩 카트입니다. 그것은 단순한 트롤리 그 이상입니다. 그것은 가득 찬 로드의 엄청난 무게를 처리하고 로 입구와 완벽하게 정렬하도록 설계된 견고한 정밀 기계입니다.
이 카트를 통해 작업자는 전체 배열을 열 구역으로 부드럽고 안전하게 옮길 수 있습니다. 그것은 이 신중하게 계획된 안무가 사이클마다 완벽하게 반복될 수 있도록 보장합니다. 그것은 인간 세계와 내부의 극한 환경 사이의 신뢰할 수 있는 다리입니다.
"왜"의 물리학: 단순히 맞추는 것 이상
부품을 로에 넣는 것은 첫 번째 단계입니다. 올바르게 배열하는 것, 즉 고정 장치의 기술은 성공과 값비싼 고철 덩어리를 구별하는 것입니다.
열의 그림자에서 벗어나기
진공에서 열은 주로 복사를 통해 이동합니다. 적절한 고정 장치는 각 중요 표면에 대한 가열 요소로부터의 시야를 확보합니다. 또한 부품이 서로 접촉하여 열 싱크, 즉 "차가운 지점"을 생성하는 것을 방지합니다.
일반적인 인지 편향은 무엇보다도 패킹 밀도를 우선시하는 것입니다. 그러나 부품이 복사열로부터 서로를 차폐하면 균일성을 희생하면서 밀도를 얻게 되어 만들고자 했던 야금 특성을 손상시킵니다.
담금질의 폭정
급속 냉각 단계 동안 고압 가스의 흐름이 모든 것입니다. 부적절한 고정 장치 설계 또는 과도하게 밀집된 패킹은 "가스 그림자", 즉 담금질 가스가 차단되거나 우회되는 영역을 생성합니다.
시냇물의 바위처럼, 잘못 배치된 부품은 난류를 생성하여 하류 표면에서 필요한 냉각을 박탈합니다. 이것은 느리거나 불균일한 담금질로 이어져 연한 지점, 일관성 없는 경도 및 왜곡을 초래합니다. 그것은 부품을 쓸모없게 만드는 치명적인 실패입니다.
필요한 제약 조건 인정
진공로는 매우 다재다능한 도구이지만, 엄격한 규칙 하에서 작동합니다. 도구를 마스터하는 것은 그 한계를 마스터하는 것을 의미합니다.
- 물리적 경계: 열 구역의 사용 가능한 치수(길이, 너비, 높이)는 절대적입니다. 모든 부품과 고정 장치는 가열 요소로부터 적절한 여유 공간을 두고 이 봉투 내에 맞아야 합니다.
- 중력의 법칙: 모든 로에는 최대 로 중량 용량이 있습니다. 이것은 단순히 부품의 무게가 아니라 부품과 그것들을 지지하는 무거운 흑연 또는 합금 고정 장치의 결합된 질량입니다. 과부하는 노 바닥과 로딩 메커니즘을 손상시키는 빠른 경로입니다.
- 열 딜레마: 동일한 사이클에서 작고 가벼운 부품과 함께 거대한 부품을 처리하는 것은 매우 어렵습니다. 그들의 매우 다른 열 질량은 다른 속도로 가열 및 냉각된다는 것을 의미하며, 둘 다에 대해 최적의 특성을 동시에 달성하는 것은 거의 불가능합니다.
전략에서 맞춤형 솔루션으로
이러한 원리를 이해하면 로를 단순한 가전제품에서 정밀 기기로 전환할 수 있습니다. 핵심은 로딩 전략을 생산 현실에 맞추는 것입니다. 대량 부품 제조업체는 특수 항공 우주 작업장과는 다른 고정 장치 시스템이 필요합니다.
이것이 설계 및 제조 모두에 대한 전문 지식이 중요해지는 곳입니다. 로는 뜨거워지는 단순한 챔버 그 이상입니다. 그것은 내부 고정 장치가 가열 요소와 진공 펌프만큼 중요한 통합 시스템입니다.
KINTEK에서는 숙련된 R&D 및 사내 제조를 활용하여 완전한 열 처리 솔루션을 구축합니다. 머플, 튜브, 진공 또는 CVD 로가 필요하든, 우리는 진정한 성능이 종종 간과되는 로딩 전략을 포함한 전체 시스템을 고유한 부품과 목표에 맞게 조정하는 것에서 나온다는 것을 이해합니다. 당사의 심층적인 맞춤화 기능은 장비가 애플리케이션에 완벽하게 맞도록 보장합니다.
"상자"를 넘어서 진정한 공정 제어를 달성할 준비가 되었다면, 전문가에게 문의하십시오

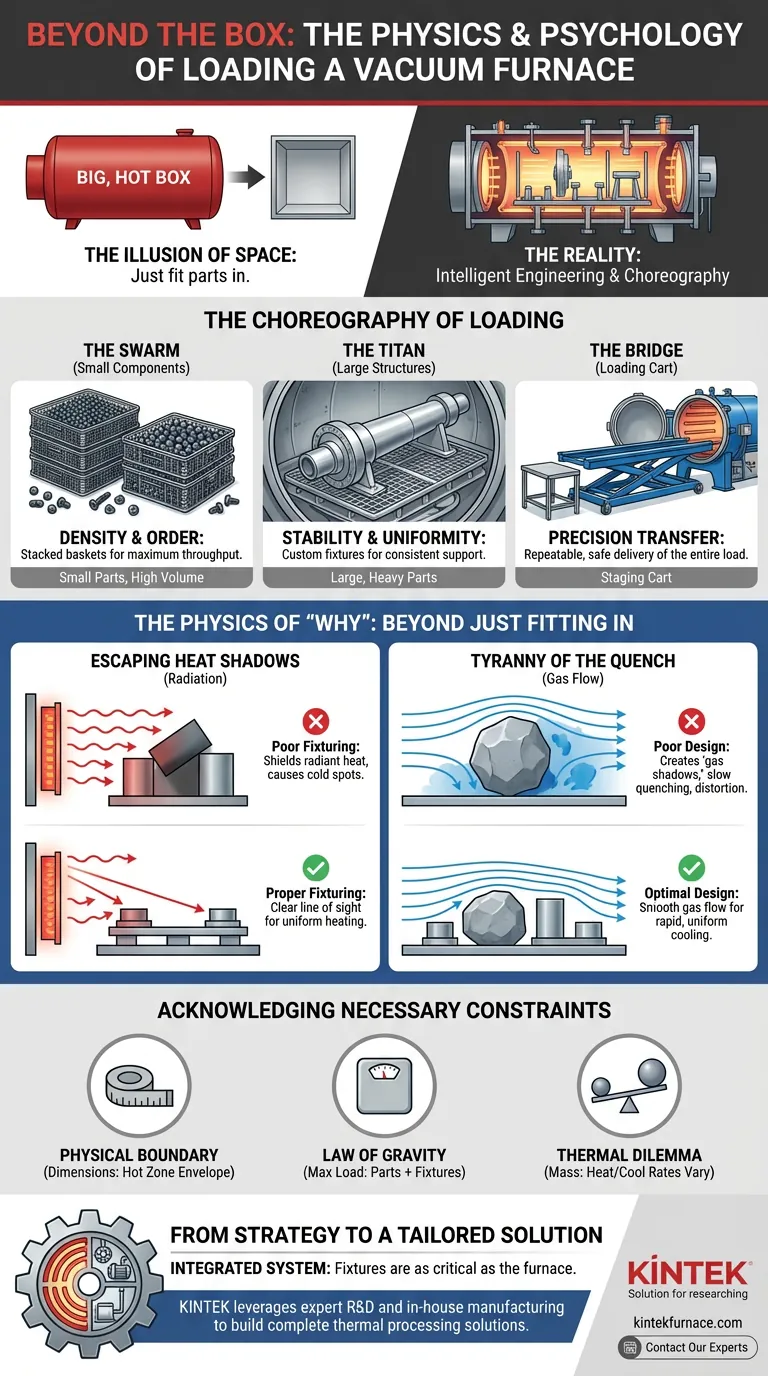

시각적 가이드
