중대한 연구 및 제조에서 목표는 단순히 무언가를 뜨겁게 만드는 것이 아닙니다. 목표는 제어입니다.
누구나 열을 발생시키기 위해 무력을 사용할 수 있습니다. 진정한 도전—표준 장비와 정밀 기기를 구분하는 것—은 3차원 물체 전체에 걸쳐 완벽하고 예측 가능하며 균일한 온도를 달성하는 것입니다.
이것은 열적 혼돈과의 싸움입니다. 항공우주 분야에서 열처리가 고르지 않은 터빈 블레이드는 실패입니다. 반도체 제조에서 약간의 온도 구배는 전체 웨이퍼를 쓸모없게 만들 수 있습니다. 이 수준의 제어에 대한 심리적 추진력은 완벽주의에 관한 것이 아니라 반복성과 신뢰성에 관한 것입니다.
기계의 두뇌: 열 과잉 방지
현대 진공로의 핵심에는 정교한 두뇌, 즉 PID(비례-적분-미분) 컨트롤러가 있습니다.
간단한 온도 조절기를 생각해 보세요. 너무 추우면 열을 켜고 너무 더우면 끕니다. 이것은 목표 온도를 끊임없이 초과하거나 미달하는 조악한 온도 변동 파동을 만듭니다. 이는 민감한 공정에는 용납될 수 없습니다.
PID 컨트롤러는 다릅니다. 단순히 반응하는 것이 아니라 예측합니다.
- 비례(Proportional): 설정점에서 온도 편차에 따라 응답을 조정합니다.
- 적분(Integral): 과거의 누적 오류를 수정하여 정상 상태 편차를 제거합니다.
- 미분(Derivative): 온도 변화율을 살펴봄으로써 미래의 변화를 예측하여 과잉을 방지합니다.
이 끊임없는 고속 균형 잡기는 숙련된 운전자가 액셀러레이터를 부드럽게 조작하여 풀 스로틀과 브레이크 사이를 급격하게 오가는 대신 완벽한 속도를 유지하는 것과 같습니다. 이것이 바로 퍼니스의 지능이며 안정성을 보장합니다.
균일성의 해부학: 냉점과의 싸움
퍼니스 챔버는 열적으로 단일한 공간이 아닙니다. 문 근처 영역은 항상 조금 더 시원할 것입니다. 모서리는 중앙보다 열을 다르게 잃습니다.
이를 극복하기 위해 맞춤형 퍼니스는 하나의 거대한 히터로 만들어지지 않습니다. 여러 개의 독립적으로 관리되는 가열 구역으로 나뉩니다.
각 구역에는 중앙 PID 컨트롤러가 명령하는 자체 전원 공급 장치가 있습니다. 시스템은 챔버 전체의 온도를 측정하고 더 시원한 구역에는 더 많은 에너지를, 더 뜨거운 구역에는 더 적은 에너지를 보냅니다. 챔버를 단일 방이 아닌 미기후의 모자이크로 취급하여 작업물이 놀랍도록 일관된 열 환경을 경험하도록 보장하며, 종종 ±1°C 이내입니다.
보이지 않는 파트너: 진공이 질서를 만드는 방법
진공 자체는 제어를 위한 기본적인 도구입니다. 공기를 제거함으로써 열적 예측 불가능성의 주요 원인인 대류를 제거합니다.
정상 대기에서는 열 전달이 뜨거운 공기가 상승하고 차가운 공기가 하강하는 혼란스러운 소용돌이입니다. 진공에서는 그 혼란이 사라집니다. 열 전달은 훨씬 더 예측 가능한 두 가지 메커니즘으로 단순화됩니다.
- 복사(Radiation): 히터에서 작업물로 직접 열이 복사됩니다.
- 전도(Conduction): 직접적인 물리적 접촉을 통해 열이 전달됩니다.
대기를 제거하는 것은 산화 및 오염을 방지할 뿐만 아니라 열역학의 규칙을 유리하게 변경하여 제어 시스템이 외과적 정밀도로 작동할 수 있도록 합니다.
재료의 심장: 올바른 요소 선택
발열체 선택은 특정 과학적 목표에 따라 결정되는 전략적 결정입니다. 이는 만능 부품이 아닙니다.
| 발열체 | 주요 특징 | 일반적인 최대 온도 |
|---|---|---|
| 흑연(Graphite) | 다용도, 비용 효율적, 많은 응용 분야에 일반적 | ~2200°C |
| 몰리브덴(Molybdenum) | 고진공, 청정 응용 분야에 탁월 | ~1800°C |
| 텅스텐(Tungsten) | 가장 극한의 온도 요구 사항에 사용 | ~2400°C |
재료는 목표 온도에 도달할 뿐만 아니라 처리되는 재료에 화학적으로 불활성이어야 합니다. 이 선택은 퍼니스 설계의 기본 부분이며, 기기가 임무에 완벽하게 맞춰지도록 보장합니다.
이론에서 응용으로: 목표를 위한 설계
진정한 열 정밀도를 달성하는 것은 시스템 수준의 과제입니다. 제어 시스템, 가열 구역 설계, 요소 재료 및 진공 품질이 조화롭게 작동하는 전체적인 접근 방식이 필요합니다. 이것이 바로 기성품 솔루션이 최첨단 응용 분야에 종종 부족한 이유입니다.
KINTEK에서는 모든 연구 목표가 고유하다는 것을 이해합니다. R&D 및 제조에 대한 당사의 전문성을 통해 특정 공정 요구 사항에 맞춰진 맞춤형 머플, 튜브, 진공 및 CVD 퍼니스 시스템을 설계할 수 있습니다. 항공우주 부품의 절대적인 균일성이 우선 순위이든, 재료 합성을 위한 초고온 환경이 우선 순위이든, 당사는 귀하의 목표에 맞춰 시스템을 설계합니다.
온도를 마스터할 수 있는 퍼니스를 구축하는 것은 부품 이상의 것입니다. 그것은 물리학과 공학 간의 상호 작용에 대한 깊은 이해에 관한 것입니다. 진정으로 반복 가능한 결과를 얻으려면 이러한 복잡성을 함께 탐색할 수 있는 파트너가 필요합니다.
이러한 수준의 정밀도를 귀하의 작업에 적용할 준비가 되셨습니까? 전문가에게 문의하세요

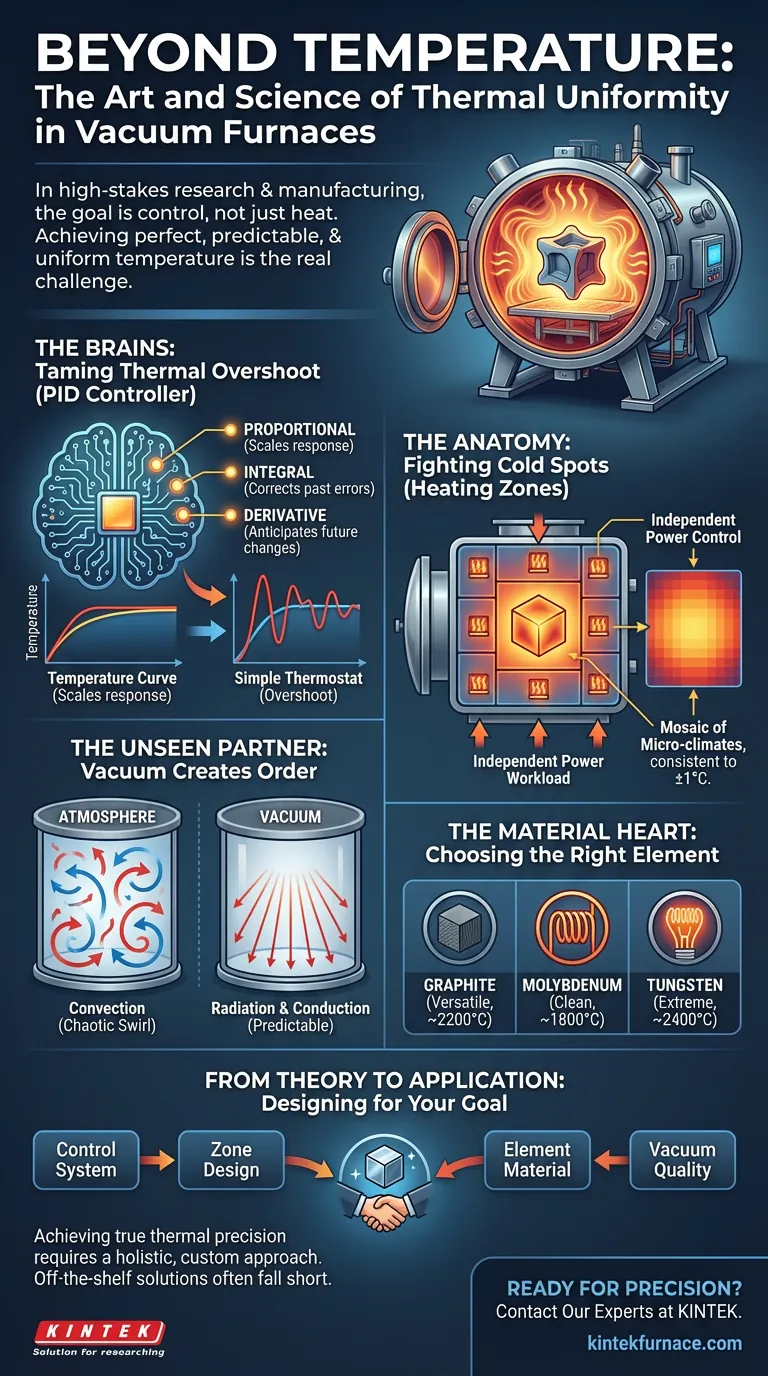

시각적 가이드
