정밀 온도 제어 시스템은 리그닌의 안정화와 셀룰로오스의 분해를 분리하기 때문에 필수적입니다. 220°C까지 특정하고 낮은 가열 속도(약 0.3°C/min)를 유지함으로써 시스템은 리그닌이 가교 결합하여 목재 구조를 강화할 수 있도록 합니다. 이러한 내부 강화는 셀룰로오스가 결국 더 높은 온도에서 분해될 때 상당한 수축과 뒤틀림을 방지하여 최종 탄소 부품이 원래 모양을 유지하도록 합니다.
핵심 통찰: 형상 충실도의 비결은 타이밍에 있습니다. 느린 가열은 주요 목재 구조가 분해되기 전에 보호 리그닌 골격을 생성합니다. 이러한 정밀한 열 안정화 없이는 빠른 분해가 막대한 수축과 구조적 왜곡을 유발합니다.
열 안정화의 메커니즘
사전 산화의 역할
높은 치수 정확도를 달성하려면 목재는 즉각적인 탄화보다는 "사전 산화" 단계를 거쳐야 합니다.
이는 약 220°C에서 발생합니다. 정밀 제어 시스템은 재료가 필요한 화학적 변화에 중요한 과도하지 않고 정확하게 이 온도에 도달하고 유지하도록 보장합니다.
구조적 강화제로서의 리그닌
이 특정 온도와 가열 속도에서 목재 내의 리그닌 입자는 부분적인 흑연화 또는 가교 결합 과정을 거칩니다.
이 변환은 리그닌을 효과적으로 단단한 코팅으로 만듭니다. 이 코팅은 주변 재료의 안정화제로 작용합니다.
셀룰로오스 분해 타이밍
0.3°C/min의 특정 가열 속도의 주된 이유는 리그닌이 셀룰로오스 골격이 분해되기 전에 안정화되도록 보장하기 위함입니다.
온도가 너무 빨리 올라가면 리그닌이 보호 네트워크를 형성하기 전에 셀룰로오스가 분해됩니다.
리그닌 가교 결합을 먼저 우선시함으로써 목재는 탄화의 더 파괴적인 단계 동안 재료를 함께 유지하는 내부 골격을 개발합니다.
수축 및 치수 정확도 관리
방사형 및 접선 방향 수축 감소
목재는 일반적으로 가열 시 이방성(다른 방향으로 다르게)으로 수축하며, 이는 일반적으로 뒤틀림으로 이어집니다.
안정화된 리그닌 코팅은 방사형 및 접선 방향 수축을 모두 크게 제한합니다. 이러한 균일성은 최종 제품이 원래 목재의 기하학적 구조와 일치하도록 하는 것입니다.
초검정 탄소 부품 달성
이 공정의 궁극적인 목표는 종종 초검정 탄소 부품을 만드는 것입니다.
이러한 부품은 올바르게 작동하기 위해 정밀한 표면 충실도가 필요합니다. 정밀 가열 프로파일은 최종 탄화 구조가 검정색일 뿐만 아니라 원래 설계에 기하학적으로 충실하도록 보장합니다.
절충점 이해
처리 시간의 비용
이 방법의 주요 절충점은 상당한 시간 투자가 필요하다는 것입니다.
0.3°C/min의 가열 속도는 매우 느립니다. 이는 표준 산업 탄화 방법에 비해 생산 주기를 상당히 연장합니다.
장비 민감도
이러한 특정의 낮은 램프 속도를 달성하려면 정교한 열 제어기가 필요합니다.
표준 오븐은 안정화 단계를 망칠 수 있는 열 스파이크를 방지하기 위해 일관된 0.3°C/min 상승을 유지하기에는 변동이 너무 큽니다. 따라서 특수 장비가 필요합니다.
목표에 맞는 올바른 선택
이러한 원칙을 효과적으로 적용하려면 특정 제조 우선 순위를 고려하십시오.
- 주요 초점이 형상 충실도인 경우: 셀룰로오스 분해 전에 리그닌 골격이 완전히 형성되도록 220°C까지 0.3°C/min의 가열 속도를 엄격하게 준수하십시오.
- 주요 초점이 생산 속도인 경우: 가열 속도를 높이면 안정화 단계를 건너뛰게 되어 예측할 수 없는 수축과 뒤틀린 부품이 발생한다는 점을 인지하십시오.
정밀 제어는 단순히 온도가 아니라 재료의 구조적 무결성을 보존하기 위해 화학 반응을 동기화하는 것입니다.
요약 표:
| 공정 매개변수 | 목표 값 | 탄화에서의 중요 역할 |
|---|---|---|
| 가열 속도 | 0.3°C/min | 리그닌 안정화와 셀룰로오스 분해 분리 |
| 사전 산화 온도 | ~220°C | 단단한 내부 골격을 형성하기 위한 리그닌 가교 결합 활성화 |
| 재료 반응 | 안정화 | 높은 충실도를 위한 방사형 및 접선 방향 수축 제한 |
| 장비 필요 | 정밀 제어기 | 구조적 왜곡을 유발하는 열 스파이크 방지 |
KINTEK 정밀 로에서 치수 정확도 극대화
예측할 수 없는 수축으로 인해 고충실도 탄소 부품이 망가지지 않도록 하십시오. KINTEK은 전문적인 R&D 및 제조를 기반으로 목재 안정화 및 탄화 성공에 필수적인 초저 램프 속도(0.3°C/min)를 유지하도록 설계된 특수 머플, 튜브 및 진공 시스템을 제공합니다. 표준 설정이든 완전 맞춤형 고온 로이든 당사 팀은 귀하의 실험실이 우수성을 갖추도록 보장합니다. 고유한 열 처리 요구 사항에 대해 논의하려면 지금 KINTEK에 문의하십시오!

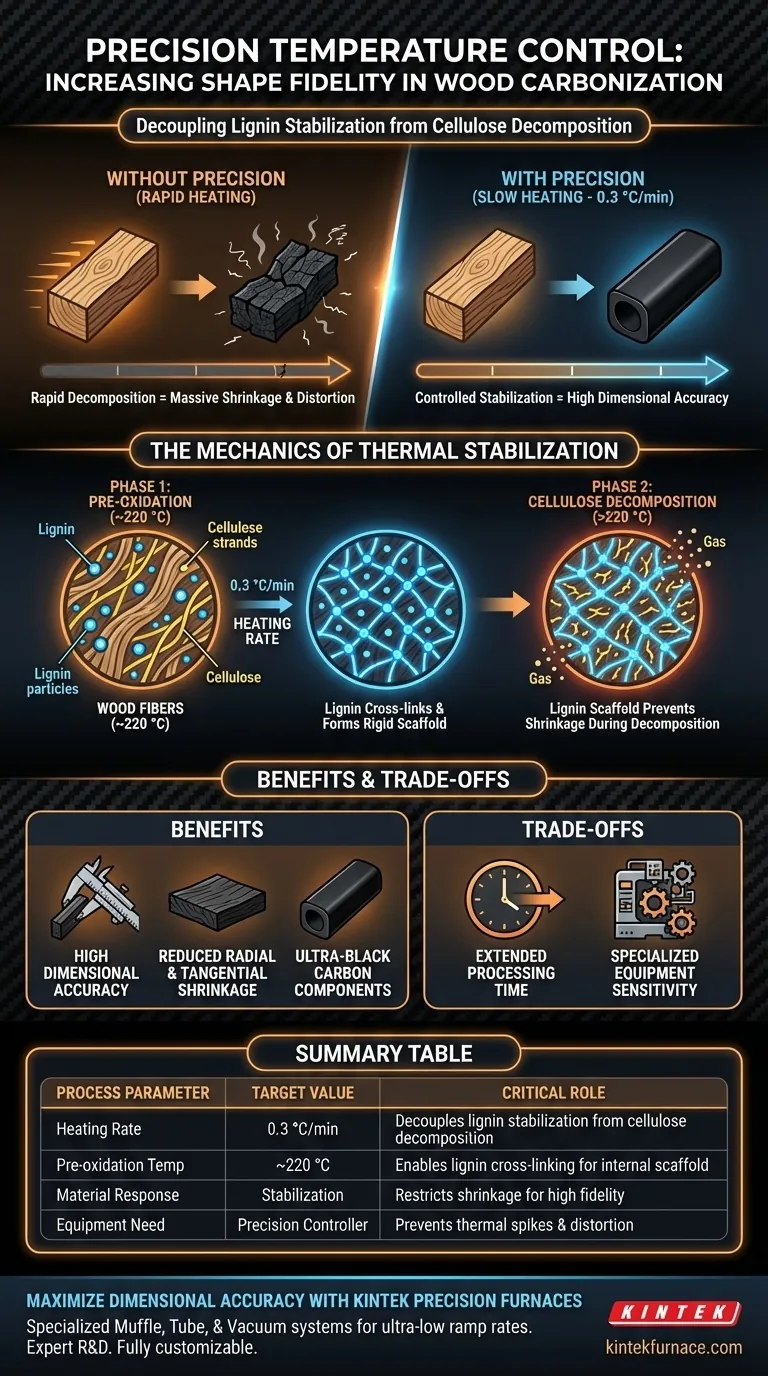

시각적 가이드
참고문헌
- Bin Zhao, Bruno D. Mattos. Wood Reconfiguration Enables Broadband Blackbody in Large‐Area, Modular, Optically Welded Carbon Constructs. DOI: 10.1002/adfm.202506820
이 문서는 다음의 기술 정보도 기반으로 합니다 Kintek Furnace 지식 베이스 .
관련 제품
- 실험실용 1700℃ 고온 머플 오븐 용광로
- 실험실 디바인딩 및 사전 소결용 고온 머플 오븐로
- 실험실용 1800℃ 고온 머플 오븐 용광로
- 석영 또는 알루미나 튜브가 있는 1700℃ 고온 실험실 튜브 용광로
- 바닥 리프팅 기능이 있는 실험실 머플 오븐 용광로
사람들이 자주 묻는 질문
- 세라믹-사파이어 복합재 생산에서 소결로의 정밀한 온도 상승 속도 제어가 필수적인 이유는 무엇입니까?
- 고온 실험실용 퍼니스는 질화규소 세라믹의 압력 없는 소결(PLS)을 어떻게 촉진합니까?
- 고온 어닐링로에서 냉간 압연 강철을 어떻게 조절합니까? 망간강 성능 최적화
- 금속 분말에 초음파 분무 열분해를 사용하는 것의 장점은 무엇인가요? 높은 순도 및 구형도 달성
- 소결로의 주요 유형은 무엇인가요? 귀하의 재료에 가장 적합한 솔루션을 찾아보세요
- 단조 후 42CrMo/Cr5 복합 롤러에 650°C 어닐링로를 사용하는 것의 중요성은 무엇입니까?
- VO2@AlF3 건조 시 진공 오븐 사용의 장점은 무엇인가요? 민감한 코어-쉘 나노 구조를 보호하세요.
- 대나무 열분해 시 정확한 가열 속도 제어가 필요한 이유는 무엇인가요? Au-NPs/BC 나노복합체 품질 최적화
