고온 응용 분야에서 발열체는 일반적인 도체로 만들어지지 않고 극한의 열과 응력을 견디도록 설계된 특수 재료로 만들어집니다. 이러한 재료는 주로 니크롬 및 칸탈과 같은 금속 저항 합금, 탄화규소와 같은 첨단 세라믹, 텅스텐과 같은 내화 금속의 세 가지 범주로 나뉘며, 각각 내열성, 내구성 및 환경 안정성의 고유한 조합을 위해 선택됩니다.
발열체 재료의 선택은 단 하나의 "최고의" 옵션을 찾는 것이 아닙니다. 이는 요구되는 최대 온도와 작동 분위기, 수명 및 전체 시스템 비용 사이의 균형을 맞추는 정밀한 엔지니어링 결정입니다.
주력 재료: 금속 저항 합금
금속 합금은 약 1250°C(2280°F)까지의 산업 및 상업용 가열에 가장 일반적으로 사용되는 선택입니다. 이들은 성능, 가공성 및 비용의 우수한 균형을 제공합니다.
니켈-크롬 (니크롬)
일반적으로 니켈 80%, 크롬 20% 합금인 니크롬은 종종 업계 표준으로 간주됩니다. 주요 강점은 가열 시 보호성이 있는 부착성 외부 크롬 산화물 층을 형성한다는 것입니다.
이 산화물 층은 아래쪽 재료가 추가로 산화되는 것을 방지하여 공기 중에서 니크롬이 우수한 성능과 긴 수명을 갖도록 합니다. 또한 연성이 뛰어나 코일 형태로 만들기 쉽습니다.
철-크롬-알루미늄 (칸탈)
칸탈(Fe-Cr-Al 합금의 상표명)은 니크롬의 주요 대안으로, 최대 1400°C(2550°F)에 이르는 더 높은 온도에 도달할 수 있습니다.
Fe-Cr-Al은 크롬 산화물 층 대신 산화알루미늄(알루미나) 층을 형성합니다. 이 층은 더 높은 온도에서 우수한 보호 기능을 제공하지만 니크롬에 비해 열 순환 후 재료를 더 부서지게 만들 수 있습니다.
한계 돌파: 세라믹 및 서멧 소자
금속 합금의 능력을 넘어서는 온도에는 세라믹 기반 소자가 필요합니다. 이러한 재료는 최고의 합금조차도 실패하는 온도에서 공기 중에서 안정적으로 작동할 수 있습니다.
이붕화몰리브덴 (MoSi₂)
MoSi₂는 가장 까다로운 고온 공기 가열로에 사용되는 세라믹-금속 복합재(서멧)로, 1800°C(3270°F) 이상에서 작동할 수 있습니다.
가열되면 표면에 보호용 석영 유리(이산화규소) 층이 형성됩니다. 이 층은 자가 치유 기능이 있습니다. 균열이 생기면 아래쪽 재료가 다시 산화되어 틈을 밀봉하여 탁월한 소자 수명을 제공합니다.
탄화규소 (SiC)
탄화규소 소자는 높은 구조적 강성과 화학적 불활성으로 유명하여 다양한 공정에서 제품을 오염시키지 않고 사용할 수 있습니다.
매우 높은 온도(최대 1625°C / 2957°F)에서 작동할 수 있으며 열전도율이 높아 빠른 가열이 가능합니다. 그러나 전기 저항은 시간이 지남에 따라 증가하는 경향이 있으므로 전원 공급 장치 설계 시 이를 고려해야 합니다.
특수 환경을 위한 특수 재료
일부 응용 분야에는 산소 부재 또는 극도의 순도 요구 사항과 같은 고유한 제약 조건이 있어 또 다른 종류의 재료가 필요합니다.
내화 금속 (텅스텐 및 몰리브덴)
텅스텐과 몰리브덴은 녹는점이 매우 높지만 공기 중에서 가열되면 거의 즉시 산화되어 고장납니다.
따라서 이들의 사용은 진공로 또는 제어된 불활성 분위기(아르곤 또는 질소와 같은)의로로 엄격하게 제한됩니다. 이러한 환경에서 이들은 안정적이고 신뢰할 수 있는 고온 가열을 제공합니다.
귀금속 (백금 및 로듐)
백금과 로듐과의 합금은 유리 산업 또는 실험실 연구와 같은 매우 특수한 응용 분야에서 사용됩니다.
주요 장점은 극도의 내화학성과 안정성으로 가열되는 재료의 오염을 방지합니다. 이러한 성능은 훨씬 더 높은 비용을 수반하므로 순도가 가장 중요한 응용 분야로 사용이 제한됩니다.
상충 관계 이해
잘못된 재료를 선택하는 것은 흔하고 비용이 많이 드는 실수입니다. 결정은 분위기, 온도 및 비용이라는 세 가지 요소에 달려 있습니다.
분위기의 결정적인 역할
이것이 가장 중요한 요소입니다. 텅스텐과 같은 재료를 공기 가열로에서 사용하면 즉시 고장이 발생합니다.
니크롬, 칸탈, SiC, MoSi₂와 같은 공기 내성 재료는 보호 산화물 층을 형성하도록 설계되었습니다. 텅스텐 및 몰리브덴과 같은 진공/불활성 가스 재료는 이러한 능력이 부족하므로 산소로부터 보호해야 합니다.
온도 대 수명 균형
모든 발열체에는 최대 권장 작동 온도가 있습니다. 그러나 소자를 최대 온도에서 지속적으로 작동시키면 서비스 수명이 극적으로 단축됩니다.
최적의 수명과 신뢰성을 위해서는 의도한 작동 온도보다 최대 온도가 훨씬 높은 재료를 선택하는 것이 가장 좋습니다.
비용-성능 방정식
비용이 최종 선택을 결정하는 경우가 많습니다. 니크롬과 칸탈은 1250°C 미만 범위에서 비용 대비 최고의 성능을 제공합니다.
SiC 및 MoSi₂와 같은 세라믹 소자는 초기 투자 비용이 더 높지만 공기 중에서 더 높은 온도에 도달하기 위해 필요합니다. 귀금속 및 내화 금속은 고유한 특성이 필수적인 응용 분야를 위해 보류됩니다.
응용 분야에 적합한 재료 선택
선택을 안내하는 주요 목표를 사용하십시오.
- 주요 초점이 공기 중에서 1200°C까지의 일반적인 가열인 경우: 니크롬 또는 칸탈 합금이 가장 안정적이고 비용 효율적인 선택입니다.
- 주요 초점이 공기 가열로에서 극한 온도(1600-1800°C)에 도달하는 것인 경우: 이붕화몰리브덴(MoSi₂)은 자가 치유 특성으로 인해 우수한 재료입니다.
- 주요 초점이 진공 또는 불활성 가스 환경에서의 가열인 경우: 산화 고장을 방지하기 위해 텅스텐 또는 몰리브덴과 같은 내화 금속이 필요합니다.
- 주요 초점이 유리 가공과 같이 화학적 순도가 필요한 특수 응용 분야인 경우: 백금 기반 합금이 높은 비용에도 불구하고 표준입니다.
궁극적으로 성공적인 고온 시스템은 작동 환경 및 성능 목표와 완벽하게 일치하는 발열체 재료를 선택함으로써 정의됩니다.
요약표:
| 재료 유형 | 주요 재료 | 최대 온도 (°C) | 주요 특성 |
|---|---|---|---|
| 금속 합금 | 니크롬, 칸탈 | 최대 1400 | 우수한 내산화성, 비용 효율적, 연성 |
| 세라믹/서멧 | SiC, MoSi₂ | 최대 1800 | 공기 중에서 고온, 자가 치유, 단단함 |
| 내화 금속 | 텅스텐, 몰리브덴 | 매우 높음 | 진공/불활성 가스용, 높은 녹는점 |
| 귀금속 | 백금, 로듐 | 높음 | 극도의 순도, 내화학성 |
고온 공정을 최적화할 준비가 되셨습니까? KINTEK은 뛰어난 R&D 및 사내 제조를 활용하여 머플로, 튜브로, 회전로, 진공 및 분위기 가열로, CVD/PECVD 시스템과 같은 첨단 솔루션을 제공합니다. 강력한 심층 맞춤화 기능을 통해 다양한 실험실의 고유한 요구 사항을 정확하게 충족합니다. 지금 문의하여 당사의 발열체가 효율성과 신뢰성을 어떻게 향상시킬 수 있는지 논의하십시오!

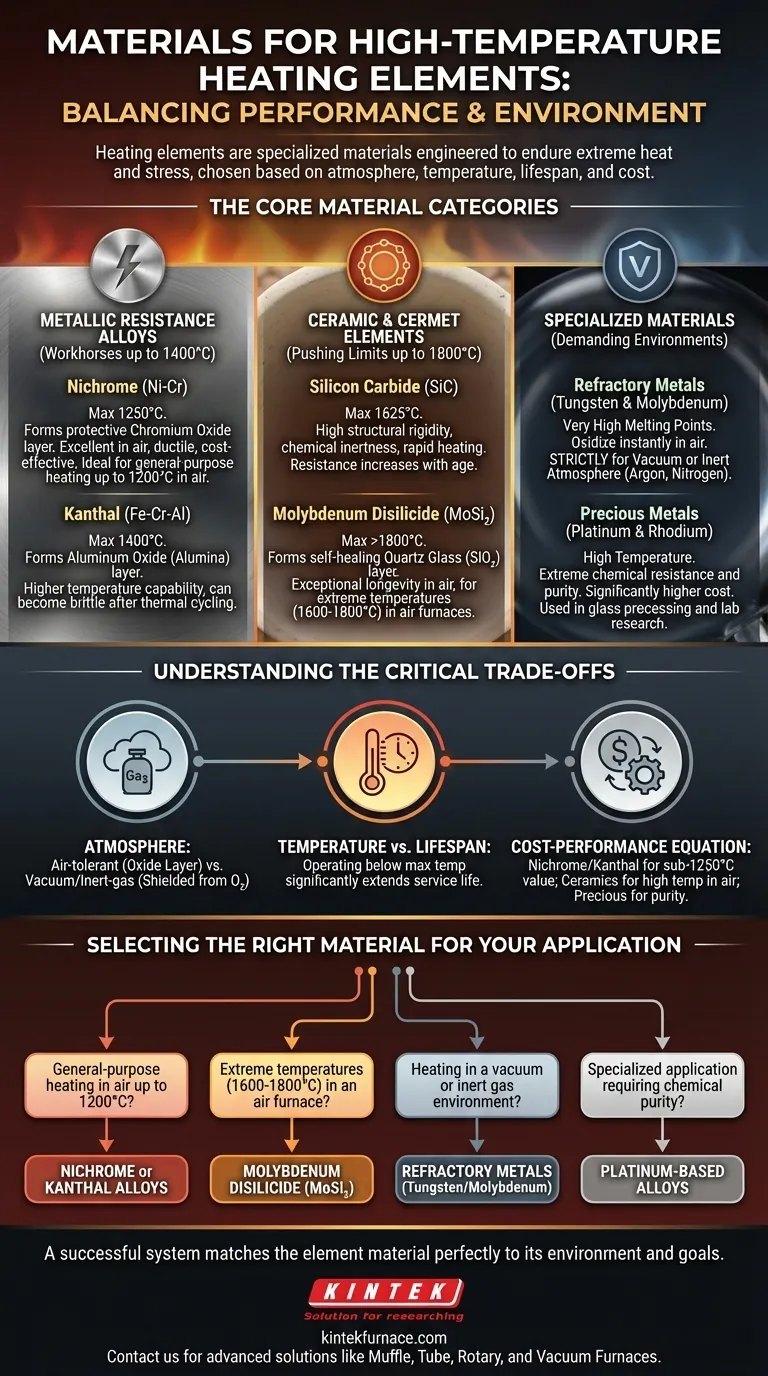

시각적 가이드
