석영관을 열 전달 경계 조건으로 정의하는 것은 내부 공정을 외부 변수로부터 분리하는 전략적 모델링 결정입니다. 내부 벽의 온도 분포를 해결해야 할 변수가 아닌 알려진 입력으로 취급함으로써 외부 발열체와 내부 반응 구역 간의 복잡한 물리 현상을 분리합니다. 이렇게 하면 발열체와 석영관 간의 복사열 교환을 계산할 필요가 없어 수학적 모델이 크게 단순화됩니다.
핵심 요점: 석영관의 내부 벽 온도를 고정된 경계 조건으로 취급하면 계산 복잡성이 크게 줄어듭니다. 이를 통해 외부 복사 계산을 건너뛰고 테이프와 흐르는 산소 간의 중요한 열 전달에만 집중할 수 있어 용광로 길이의 정밀한 최적화가 가능합니다.
계산 전략
복사열 계산 단순화
복사열 전달은 비선형성과 기하학적 복잡성으로 인해 계산 비용이 많이 듭니다.
전체 용광로 모델에서는 일반적으로 발열체가 석영관으로 에너지를 복사하는 방식을 계산합니다. 그러나 석영관 내부 벽의 실제 온도 분포를 측정하여 경계 조건으로 적용하면 이러한 복잡한 계산을 완전히 건너뛸 수 있습니다.
반응 구역 분리
석영관은 열 교환을 중재하는 "중앙 용기" 역할을 합니다.
내부 표면을 경계로 정의하면 시뮬레이션의 초점이 이동합니다. 모델은 더 이상 석영관이 어떻게 뜨거워지는지 신경 쓰지 않고, 단지 석영관이 내부 부품으로 열을 어떻게 전달하는지에만 신경 씁니다. 이를 통해 샘플 테이프 주변 환경에 대한 집중적인 분석이 가능해집니다.
설계 최적화를 위한 시사점
테이프와 산소 상호 작용에 집중
경계가 설정되면 모델은 내부 물리학에 리소스를 할당할 수 있습니다.
샘플 테이프와 흐르는 산소 간의 열 전달 동작을 명시적으로 분석할 수 있습니다. 이를 통해 가스 흐름 내에서 온도 구배가 어떻게 발생하는지, 그리고 열이 테이프 표면에 얼마나 효과적으로 전달되는지를 알 수 있습니다.
용광로 길이 최적화
이 모델링 접근 방식의 궁극적인 실용적인 이점은 기하학적 최적화입니다.
석영관 벽, 산소 및 테이프 간의 특정 열 전달 속도를 이해함으로써 테이프가 뜨거운 구역에 얼마나 오래 머물러야 하는지 정확하게 결정할 수 있습니다. 이는 적절한 열 처리를 보장하는 데 필요한 용광로 설계 길이에 직접적인 정보를 제공합니다.
절충점 이해
경험적 데이터에 대한 의존
이 방법은 "순수한" 시뮬레이션이 아니라 하이브리드 접근 방식입니다.
석영관 내부 벽의 정확하고 사전 측정된 온도 분포가 필요합니다. 입력 측정값이 부정확하거나 해상도가 낮으면 시뮬레이션 결과도 마찬가지로 잘못됩니다.
발열체 성능과의 분리
이 접근 방식은 발열체가 정의된 벽 온도를 유지할 수 있다고 가정합니다.
외부 복사를 단순화하기 때문에 이 모델은 발열체가 과도한 열 부하에서 필요한 온도 프로파일을 실제로 유지할 수 있는지 예측할 수 없습니다. 경계 조건이 절대적이라고 가정합니다.
전략적 모델링 선택
열 시뮬레이션 구조를 결정할 때 특정 엔지니어링 목표를 고려하십시오.
- 주요 초점이 내부 공정 품질인 경우: 이 경계 조건을 사용하여 테이프의 정확한 열 이력과 흐르는 산소와의 상호 작용을 분석하십시오.
- 주요 초점이 장비 크기 조정인 경우: 단순화된 계산 속도를 활용하여 공정에 필요한 최적의 용광로 길이에 대해 빠르게 반복하십시오.
이 경계 조건을 올바르게 정의하면 석영관을 변수에서 상수로 변환하여 복잡한 물리 문제을 관리 가능한 설계 도구로 바꿀 수 있습니다.
요약 표:
| 전략적 측면 | 시뮬레이션에 미치는 영향 | 엔지니어링 혜택 |
|---|---|---|
| 복사열 복잡성 | 비선형 발열체-석영관 계산 제거 | 계산 비용 및 시간 감소 |
| 모델 초점 | 외부 발열과 내부 반응 분리 | 테이프-산소 상호 작용의 정밀 분석 가능 |
| 설계 출력 | 명확한 온도 구배 제공 | 처리를 위한 최적의 용광로 길이 결정 |
| 접근 방식 유형 | 하이브리드 (경험적 입력 데이터 사용) | 내부 열 이력의 정확도 향상 |
연구 및 생산을 위한 정밀 열 처리
KINTEK을 통해 열 실험의 잠재력을 최대한 발휘하십시오. 복잡한 열 전달을 모델링하거나 생산을 확장하든 관계없이 당사의 고성능 시스템은 데이터가 요구하는 일관성을 제공합니다.
전문적인 R&D 및 제조를 기반으로 KINTEK은 머플, 튜브, 로터리, 진공 및 CVD 시스템을 포함한 포괄적인 실험실 장비 범위를 제공합니다. 당사의 모든 고온 용광로는 고유한 경계 조건 및 처리 요구 사항을 충족하도록 완전히 사용자 정의할 수 있습니다.
열 결과 최적화할 준비가 되셨습니까? 지금 바로 기술 전문가에게 문의하여 실험실에 맞는 완벽한 맞춤형 용광로 솔루션을 찾으십시오. 지금 기술 전문가에게 문의하십시오.

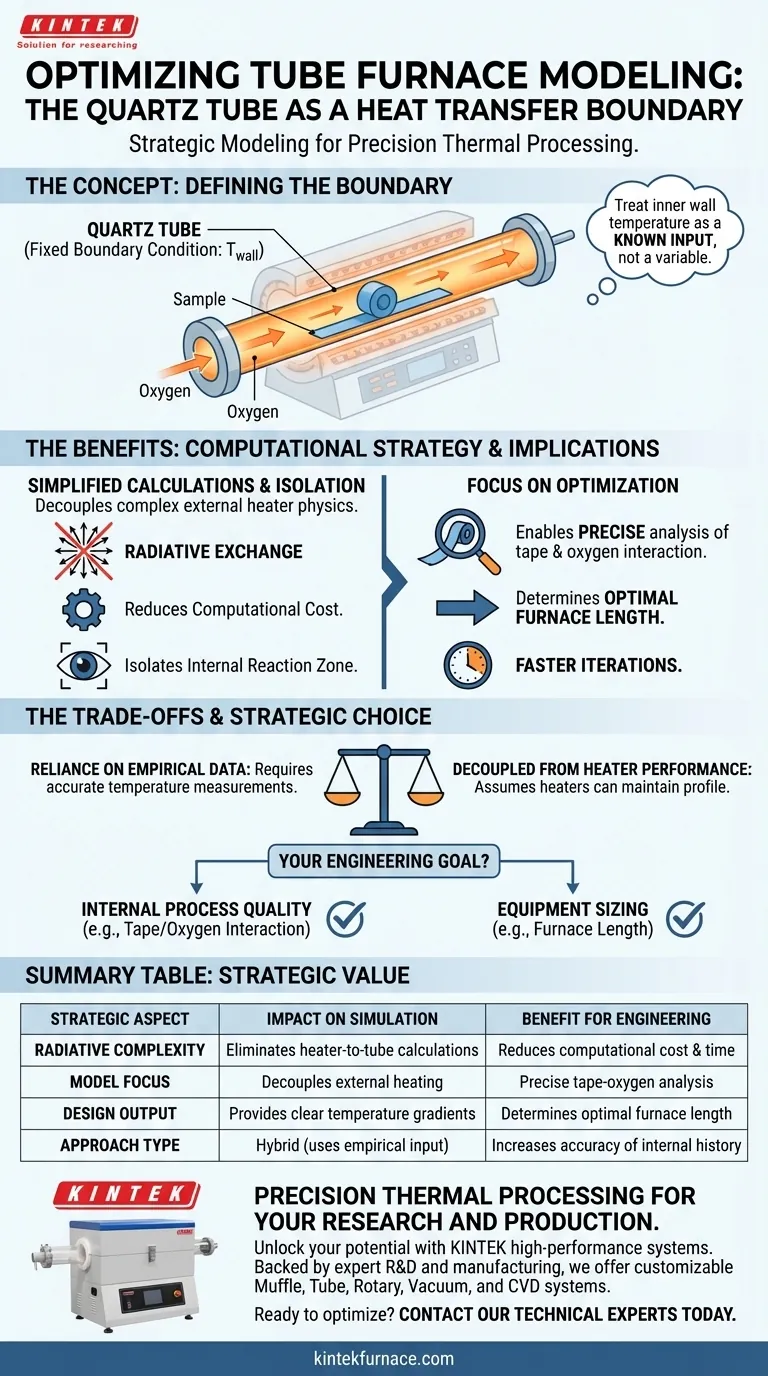

시각적 가이드
