고온 관상로의 경우, 달성 가능한 최대 온도는 일반적으로 1700°C (3100°F)입니다. 그러나 이 수치는 보편적이지 않으며, 특정 한계는 로의 설계, 가열 요소 및 공정 튜브 자체의 재료에 크게 좌우됩니다. 다른 모델은 의도된 응용 분야에 따라 일반적으로 최대 1550°C 또는 1600°C로 정격됩니다.
로의 최대 온도는 단일 사양이 아니라 엔지니어링된 시스템의 결과입니다. 진정한 질문은 "얼마나 뜨거워질 수 있는가"가 아니라 "어떤 구성 요소가 그 온도를 가능하게 하며, 내 공정에 적합한가"입니다.
관상로의 최대 온도를 결정하는 요소는 무엇입니까?
관상로의 최종 온도 정격은 세 가지 중요한 구성 요소인 가열 요소, 공정 튜브 및 전체 구조 간의 균형입니다.
가열 요소의 역할
로의 엔진은 가열 요소이며, 재료마다 열 한계가 다릅니다.
- 칸탈(Kanthal, FeCrAl) 요소는 일반적이고 비용 효율적이지만, 일반적으로 1200-1300°C에서 최대에 도달합니다.
- 탄화규소(SiC) 요소는 한 단계 더 나아가 최대 1600°C까지 안정적으로 온도를 유지할 수 있어 많은 고온 합성 응용 분야에 적합합니다.
- 규화몰리브덴(MoSi2) 요소는 가장 높은 온도 범위에 사용되며, 1700°C에서 연속 작동이 가능하며 일부 설계에서는 1800°C에 도달할 수도 있습니다.
공정 튜브의 중요성
가열되는 재료는 극한의 온도와 원하는 분위기를 견뎌야 하는 튜브 내부에 배치됩니다.
- 석영 튜브는 순도 및 진공 생성에 탁월하지만, 연화점이 상대적으로 낮아 약 1100°C로 사용이 제한됩니다.
- 알루미나 세라믹 튜브는 고온 작업의 표준입니다. 고순도 알루미나는 1700°C 이상의 온도를 견딜 수 있어 SiC 또는 MoSi2 요소가 있는 로의 기본 선택입니다.
로 유형 및 응용 분야
로의 물리적 설계는 특정 공정에 맞춰져 있으며, 이는 또한 온도 범위에 영향을 미칩니다.
표준 사양에 명시된 바와 같이, 수평 또는 수직 관상로는 어닐링 또는 소결과 같은 공정을 위해 최대 1600°C에서 1700°C에 도달하는 최대 열을 위해 설계되는 경우가 많습니다.
대조적으로, 연속적인 분말 처리 및 혼합을 위해 설계된 회전 관상로는 기계적 복잡성으로 인해 최대 온도가 약간 낮을 수 있습니다(예: 1550°C).
길이를 따라 정밀한 온도 프로파일을 생성하는 경사 관상로는 절대 최대 열보다 제어를 우선시할 수 있는 특정 목적을 위해 제작됩니다.
절충점 및 한계 이해
최대 온도만을 기준으로 로를 선택하면 작동상의 문제와 조기 고장으로 이어질 수 있습니다.
온도 대 수명
어떤 로든 정격 최대 온도에서 장기간 작동하면 가열 요소와 공정 튜브의 수명이 극적으로 단축됩니다. 수명을 위해 필요한 작동 온도보다 최소 100°C 높은 최대 온도를 가진 로를 선택하는 것이 가장 좋습니다.
분위기 호환성
튜브 내부에 사용되는 가스 유형(예: 불활성 아르곤, 환원성 수소)은 고온에서 가열 요소와 반응할 수 있습니다. 부식 및 고장을 방지하려면 선택한 가열 요소가 공정 분위기와 호환되는지 확인해야 합니다. 이것이 많은 로가 불활성 또는 환원성 분위기에 대해 지정되는 이유입니다.
다른 로 유형과의 차별화
세라믹 관상로를 다른 초고온 장비와 혼동하지 않는 것이 중요합니다. 예를 들어, 흑연 요소를 사용하는 일부 진공로는 2600°C 이상에 도달할 수 있지만, 이들은 탄소 기반의 무산소 환경을 위해 설계된 완전히 다른 시스템이며 세라믹 튜브를 사용하지 않습니다.
응용 분야에 적합한 로 선택
선택은 가장 높은 숫자를 추구하는 것이 아니라 특정 재료 처리 요구 사항에 따라 결정되어야 합니다.
- 주요 초점이 일반 실험실 가열 또는 1200°C 미만의 처리인 경우: 칸탈 요소와 석영 튜브가 있는 표준 로가 가장 비용 효율적이고 실용적인 선택인 경우가 많습니다.
- 주요 초점이 고온 재료 합성(1200°C - 1600°C)인 경우: 탄화규소(SiC) 요소와 고순도 알루미나 공정 튜브가 장착된 로가 필요합니다.
- 주요 초점이 극한 온도 처리(1600°C 이상)인 경우: 규화몰리브덴(MoSi2) 요소가 있는 로가 필요하며, 이는 기존 세라믹 관상로의 상한선을 나타냅니다.
궁극적으로 열 한계를 결정하는 구성 요소를 이해하는 것이 과학적 또는 산업적 목표를 안정적으로 달성하는 로를 선택하는 핵심입니다.
요약표:
| 구성 요소 | 일반적인 유형 | 일반적인 최대 온도 | 주요 고려 사항 |
|---|---|---|---|
| 가열 요소 | 칸탈(FeCrAl) | 1200-1300°C | 저온에 비용 효율적 |
| 탄화규소(SiC) | 최대 1600°C | 합성에 안정적 | |
| 규화몰리브덴(MoSi2) | 최대 1700°C+ | 극한 온도용 | |
| 공정 튜브 | 석영 | ~1100°C | 탁월한 순도, 고온에서 연화 |
| 알루미나 세라믹 | 1700°C+ | 고온 작업의 표준 | |
| 로 유형 | 수평/수직 | 최대 1700°C | 어닐링, 소결용 |
| 회전 | ~1550°C | 연속 분말 처리용 |
귀하의 특정 공정에 완벽한 고온로를 찾을 준비가 되셨습니까?
귀하의 응용 분야 성공은 로의 구성 요소(가열 요소, 공정 튜브 및 설계)를 귀하의 정확한 온도 및 분위기 요구 사항과 일치시키는 데 달려 있습니다.
탁월한 R&D 및 사내 제조를 활용하여 KINTEK은 다양한 실험실에 고급 고온로 솔루션을 제공합니다. 관상로, 머플로, 회전로, 진공 및 분위기로를 포함한 당사의 제품 라인은 고유한 실험 요구 사항을 정확하게 충족하는 강력한 심층 맞춤화 기능으로 보완됩니다.
저희는 귀하의 연구 또는 생산 목표에 대한 신뢰성, 수명 및 최적의 성능을 보장하는 시스템을 선택하거나 맞춤 제작하는 데 도움을 드릴 수 있습니다.
오늘 전문가에게 문의하여 맞춤형 상담을 받으십시오!

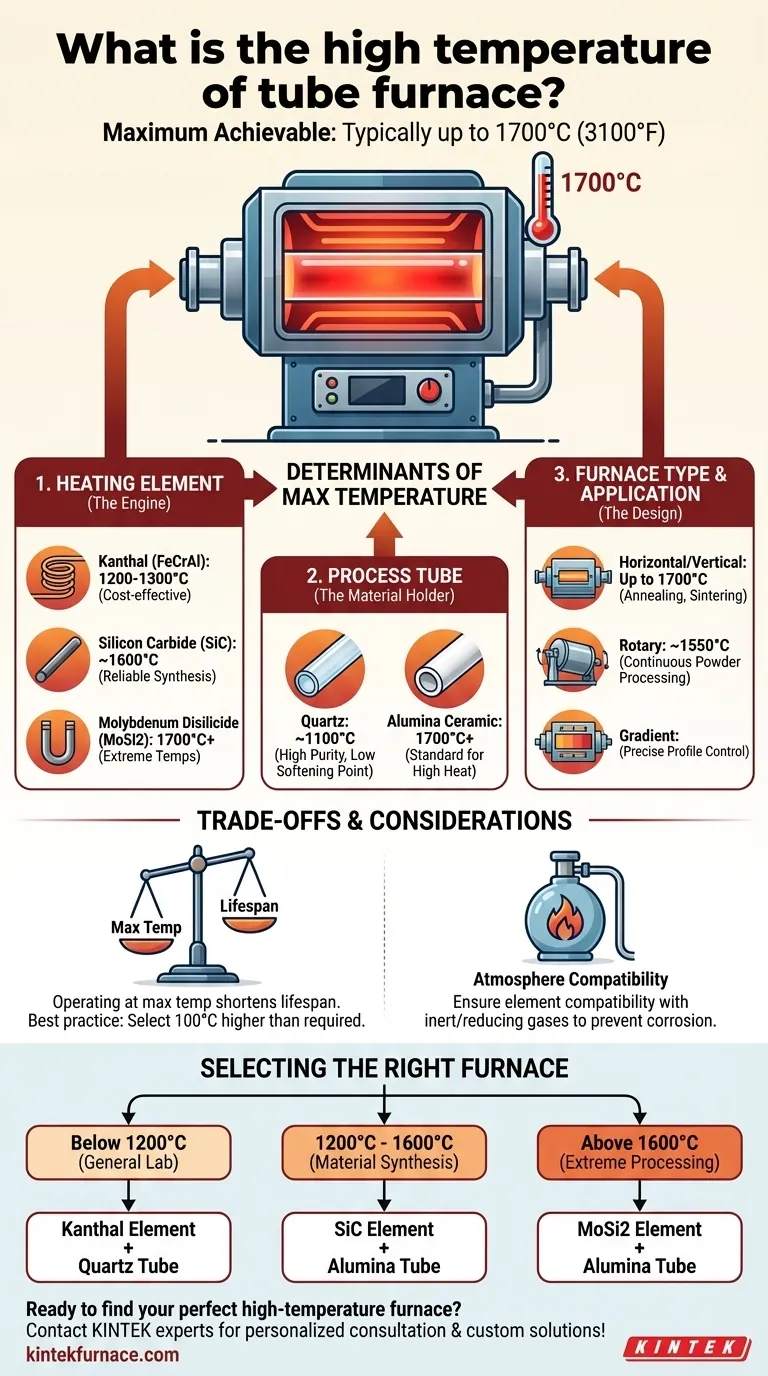

시각적 가이드
