본질적으로 진공 성형기는 가열된 플라스틱 시트를 금형 위에서 성형하는 데 사용됩니다. 진공을 생성함으로써 기계는 부드러워진 플라스틱을 금형의 윤곽에 단단히 밀착시켜 특정 모양을 만듭니다. 이 공정은 단순한 포장재부터 복잡한 자동차 부품에 이르기까지 수많은 일상용품 제조의 기본이 됩니다.
진공 성형은 단순하고 속이 비어 있거나 쉘 형태의 플라스틱 부품을 생산하는 데 매우 효율적이고 비용 효율적인 방법입니다. 그 가치는 사출 성형과 같은 더 복잡한 공정에 비해 낮은 공구 비용과 빠른 생산 주기에 있습니다.
진공 성형 공정의 작동 방식
응용 분야를 이해하려면 먼저 핵심 메커니즘을 이해해야 합니다. 이 공정은 가열, 성형 및 마감의 간단한 순서입니다.
1단계: 클램핑 및 가열
열가소성 수지 시트를 프레임에 고정합니다. 그런 다음 이 시트를 가열 스테이션으로 이동시켜 복사열 히터가 특정 성형 온도에 도달할 때까지 부드럽고 유연해질 때까지 가열합니다.
2단계: 성형 및 흡입
부드러워진 플라스틱 시트를 금형 위로 내리거나 금형 안으로 올립니다. 그런 다음 강력한 진공 펌프를 작동시켜 시트와 금형 사이의 공기를 빠르게 배출합니다. 대기압이 유연한 플라스틱을 아래로 밀어 금형의 정확한 모양에 맞도록 강제합니다.
3단계: 냉각 및 방출
플라스틱이 금형 모양을 잡으면 단단하고 견고해지도록 냉각해야 합니다. 이 과정은 냉각 팬이나 미스트 스프레이로 가속화되는 경우가 많습니다. 냉각 후 공기를 다시 불어넣어 부품이 금형에서 쉽게 분리되도록 돕습니다.
4단계: 트리밍 및 마감
새로 성형된 부품은 여전히 원래의 플라스틱 시트에 부착되어 있습니다. 마지막 단계는 이 과도한 재료를 잘라내는 것으로, "디플래싱(deflashing)"이라고 합니다. 이 작업은 수동으로 수행하거나 더 높은 정밀도를 위해 자동화된 CNC 라우팅으로 수행할 수 있습니다.
진공 성형이 뛰어난 분야: 일반적인 응용 분야
이 공정의 고유한 특성으로 인해 덮개, 용기 또는 패널과 같은 광범위한 제품에 이상적인 선택이 됩니다.
포장 및 트레이
이것이 가장 눈에 띄는 응용 분야입니다. 전자 제품 및 의약품용 블리스터 팩, 일회용 컵과 뚜껑, 식품용 플라스틱 트레이는 모두 진공 성형 제품의 전형적인 예입니다.
제품 하우징 및 인클로저
진공 성형은 가볍고 내구성이 뛰어난 쉘을 만드는 데 탁월합니다. 여기에는 의료 기기용 인클로저, 산업용 기계 덮개, 내부 부품이 별도로 장착되는 전자 장비용 하우징이 포함됩니다.
자동차 및 운송 부품
차량 내부와 외부에 있는 많은 부품이 진공 성형됩니다. 여기에는 내부 도어 패널, 대시보드, 트럭 베드 라이너 및 골프 카트나 ATV와 같은 소형 차량의 외부 차체 패널이 포함됩니다.
의료 및 산업 장비
이 공정은 수술 도구를 멸균하고 정리하기 위한 트레이와 대형 진단 기계용 하우징을 만드는 데 사용됩니다. 부드럽고 청소하기 쉬운 표면을 만들 수 있는 능력은 주요 이점입니다.
중요한 구분: 진공 성형 대 진공 열간 프레스
진공을 사용하는 다른 산업 공정, 예를 들어 진공 열간 프레스(vacuum hot pressing)와 진공 성형을 혼동하지 않는 것이 중요합니다. 참조 자료에 언급되어 있으며 그 차이점은 중요합니다.
- 진공 성형 얇은 사전 제작된 플라스틱 시트를 금형 위에서 속이 빈 부품으로 성형합니다.
- 진공 열간 프레스 분말 또는 복합 재료 층을 열, 압력 및 진공 하에서 단단하고 밀도가 높은 블록으로 융합합니다. 이는 고성능 세라믹 또는 복합 빌렛과 같은 고급 재료를 만드는 데 사용되며 얇은 시트를 성형하는 데 사용되지 않습니다.
절충점 이해하기
모든 제조 공정과 마찬가지로 진공 성형에는 이상적인 사용 사례를 정의하는 뚜렷한 장점과 한계가 있습니다.
장점: 낮은 공구 비용
진공 성형용 금형은 일반적으로 알루미늄이나 심지어 목재로 만들어지며 높은 압력을 견딜 필요가 없습니다. 이로 인해 초기 공구 투자가 사출 성형과 같이 경화된 강철 금형이 필요한 공정에 비해 훨씬 낮아집니다.
장점: 빠른 프로토타이핑 및 생산
공정과 공구의 단순성 덕분에 매우 빠른 처리 시간을 제공합니다. 이는 프로토타입 제작, 설계 테스트 및 저용량에서 중간 용량 생산 실행에 탁월한 선택입니다.
제한 사항: 벽 두께의 불균일성
플라스틱 시트가 금형 위로 늘어나면서 깊은 드로잉과 날카로운 모서리에서 특히 얇아집니다. 최종 부품은 완벽하게 균일한 벽 두께를 갖지 않으므로 구조적 응용 분야에서는 제약이 될 수 있습니다.
제한 사항: 기하학적 단순성
진공 성형은 언더컷이나 복잡한 내부 특징이 없는 개방적이고 단순한 형상을 만드는 데 가장 적합합니다. 부품의 한쪽 면만 금형과 접촉하므로 금형 반대쪽의 디테일이 제한됩니다.
귀하의 프로젝트에 진공 성형이 적합합니까?
제조 공정의 선택은 항상 제품 요구 사항 및 비즈니스 목표와 일치해야 합니다.
- 비용 효율적인 프로토타이핑 또는 저용량에서 중간 용량 생산에 중점을 두는 경우: 진공 성형은 낮은 초기 공구 비용과 빠른 처리 시간 덕분에 이상적인 선택입니다.
- 프로젝트에 덮개, 트레이 또는 인클로저와 같은 단순하고 속이 빈 모양이 필요한 경우: 이 기술은 업계 표준이며 이러한 유형의 부품을 효율적으로 생산하는 데 탁월합니다.
- 균일한 벽 두께나 복잡한 내부 특징을 가진 복잡한 부품이 필요한 경우: 사출 성형 또는 회전 성형과 같은 다른 공정을 조사해야 합니다.
- 세라믹 분말 또는 탄소 섬유 층과 같은 고급 원자재를 다루는 경우: 재료 통합을 위한 근본적으로 다른 공정인 진공 열간 프레스를 찾고 있을 가능성이 높습니다.
이러한 핵심 원칙을 이해하면 특정 목표에 맞는 올바른 제조 공정을 선택할 수 있습니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 주요 용도 | 진공 흡입을 사용하여 가열된 플라스틱 시트를 금형 위에서 성형합니다. |
| 주요 장점 | 프로토타입 및 중간 용량에 대한 낮은 공구 비용 및 빠른 생산. |
| 이상적인 용도 | 포장, 트레이, 인클로저 및 패널과 같은 단순하고 속이 빈 부품. |
| 사용 재료 | 열가소성 시트(예: ABS, PVC, PETG). |
| 구분 | 재료 통합을 위한 진공 열간 프레스와 혼동해서는 안 됩니다. |
맞춤형 진공 성형 솔루션이 필요하십니까?
뛰어난 R&D와 사내 제조 능력을 활용하는 KINTEK은 다양한 산업 분야에 첨단 진공 성형 솔루션을 제공합니다. 표준 및 맞춤형 제작 기계를 포함한 당사의 제품 라인은 신속한 프로토타이핑 또는 효율적인 중간 용량 실행을 위해 고유한 생산 요구 사항을 정확하게 충족하기 위한 강력한 심층 사용자 정의 기능으로 보완됩니다.
아이디어를 현실로 만들어 봅시다. 오늘 전문가에게 문의하여 플라스틱 부품 제조를 최적화하는 방법을 논의하십시오!

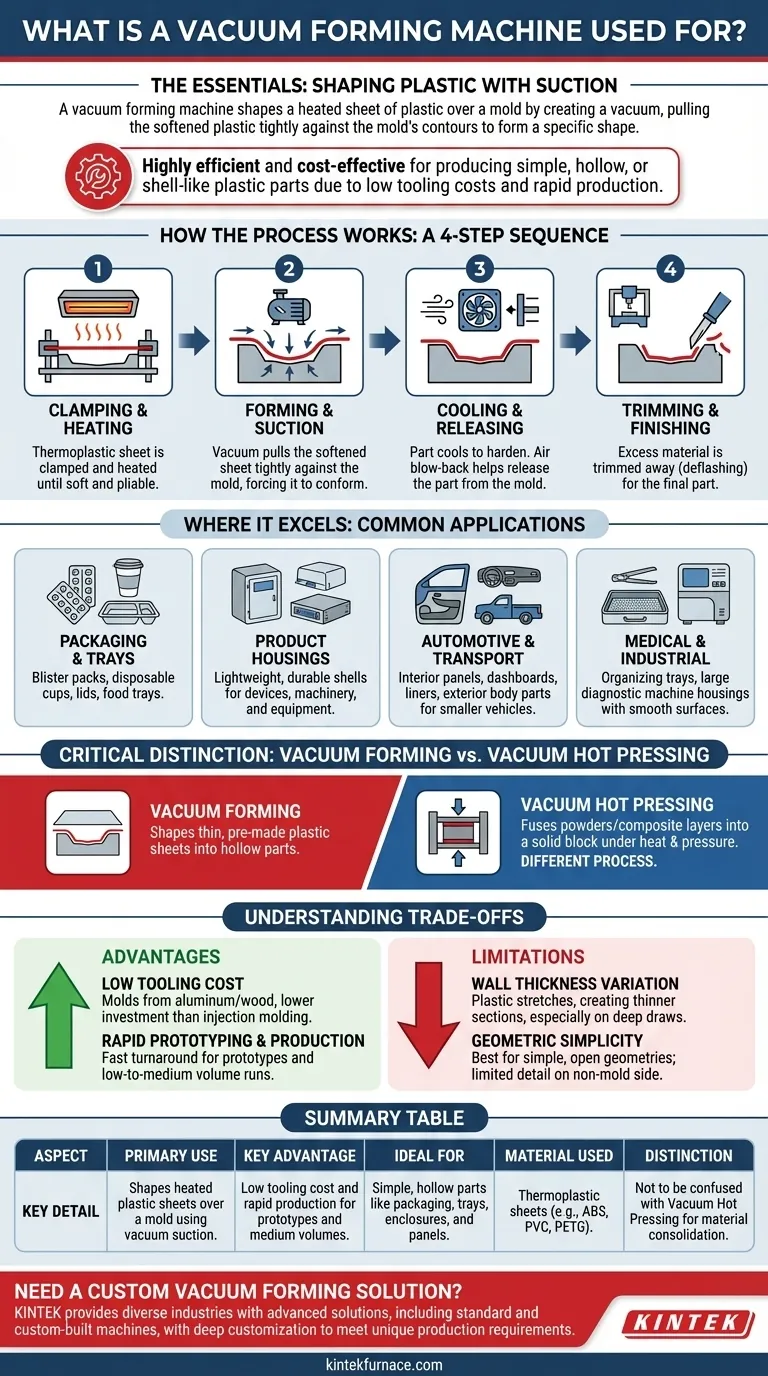

시각적 가이드
